Инструкция по эксплуатации Husqvarna TR530
Страница 23
23
3

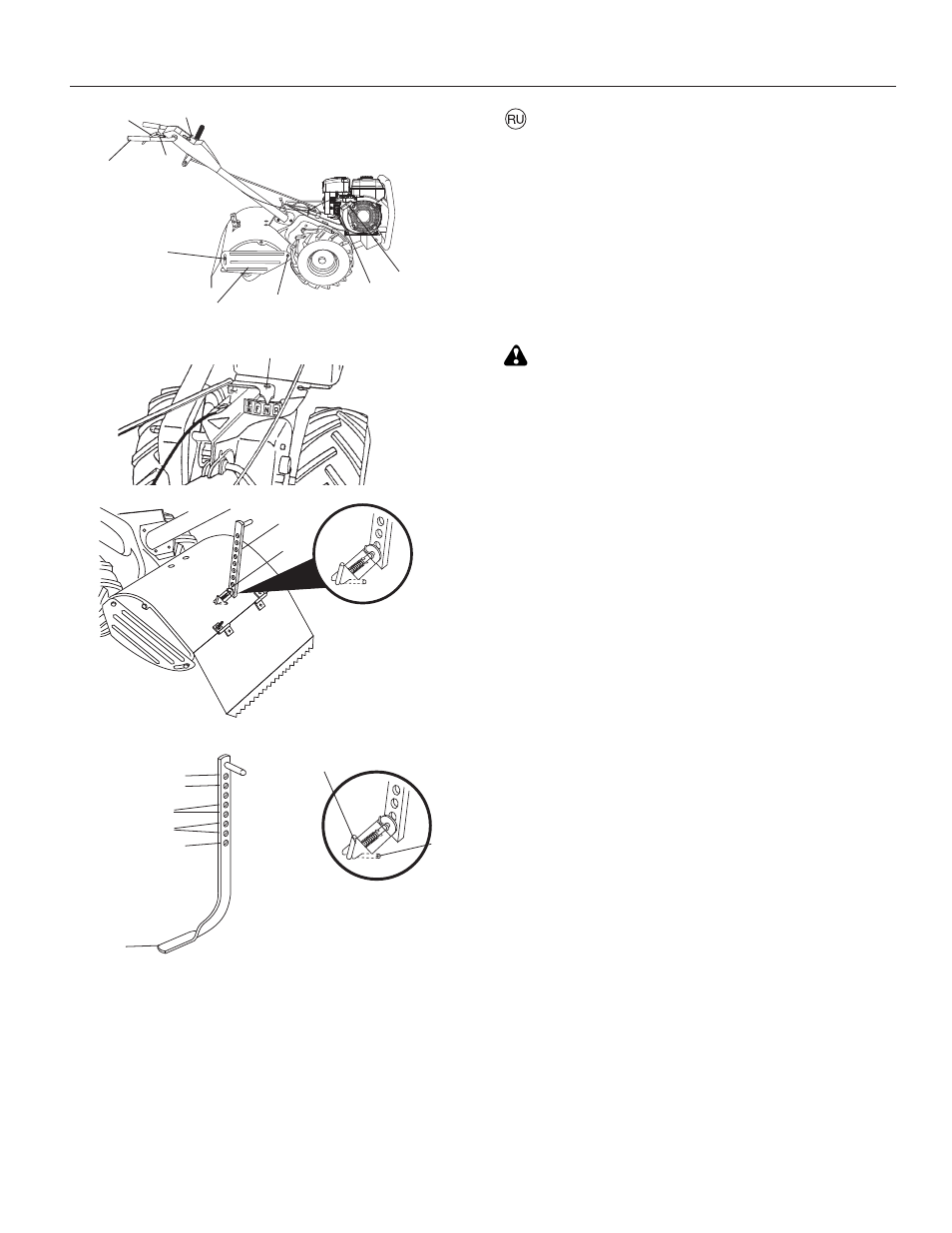

Вкладка A
Рисунок 9
Рисунок 10
Вкладка B
Вкладка C
1. Боковой защитный
щиток
2. Гайка “A”
3. Гайка “B”
4. Рычаг управления
приводом
5. Рукоятка отпускания
у п р а в л е н и я
приводом
6. Рукоятка
7. Регулятор
дросселя
8. Топливный вентиль
Задний ход
a. Отпустите рычаг управления приводом (рис. 9).
b. Установите регулятор дросселя (рис. 9) в положение
“SLOW” (медленно)
c. Поместите указатель рычага переключения передач
(рис. 10) в положение “R” (задний ход).
d. Не стойте с задней стороны мотокультиватора
слишком близко.
e. Для приведения почвообрабатывающего орудия
в движение переведите вниз рукоятку отпускания
управления приводом и возьмитесь за рычаг
управления приводом (рис. 9). Лапы культиватора
поворачиваться не будут.
ПРЕДУПРЕЖДЕНИЕ!
Будьте осторожны, чтобы не натолкнуться на твердые
препятствия, такие как деревья, заборы и т.д.
Остановка фрез и двигателя
a. При отпускании рукояти (рис. 9) культиватор и зубья
остановятся.
b. Установите рычаг переключения скоростей (рис. 10А)
в положение "N" (нейтральное).
c. Чтобы остановить двигатель, установите ручку
управления дроссельной заслонкой (рис. 9) в
положение “SLOW” и дайте двигателю поработать на
малых оборотах в течение 1- 2 минут, затем переведите
эту ручку в положение “STOP”.
d. Закройте топливный вентиль (рис. 9).
e. Медленно потяните за ручку стартера (рис. 9) и
верните ее в исходное положение, когда почувствуете
сопротивление. Эта операция необходима для
предотвращения попадания влажного воздуха в
камеру сгорания.
Поворот
a. Отпустите рычаг управления приводом (рис. 9).
b. Установите регулятор дросселя (рис. 9) в положение
“SLOW”.
c. Установите указатель рычага переключения передач
(рис. 10 - вкладка A) в положение “F” (вперед). Фрезы
не будут вращаться.
d. Поднимите рукоятки для того, чтобы приподнять фрезы
от земли (рис. 9)
e. Поверните рукоятки в направлении противоположном
повороту, уделяя внимание тому, чтобы ноги не
находились рядом с фрезами.
После завершения разворота опустите рукоятку.
Переведите индикатор рычага переключения передач
в ПОЛОЖЕНИЕ (F) (обработка почвы) и установите
регулятор положения дроссельной заслонки на нужную
скорость. Для начала пахоты переведите вниз рукоятку
отпускания управления приводом и удерживайте рычаг
управления приводом прижатым к рукоятке .
Боковые защитные щитки
В задней части боковых защитных щитков (рис. 9)
имеются прорези, позволяющие поднять щитки при
глубоком вспахивании и опустить их при поверхностном
вспахивании для того, чтобы не засыпать землей
невысокие растения. Ослабьте гайку “A” в прорези и гайку
“B”. Переместите защитные щитки в нужное положение
(с обоих сторон). Вновь затяните гайки.
9. Ручка стартера
10. Ук а з ат ел ь р ы ч а га
п е р е к л ю ч е н и я
скоростей
11. Рейка глубины
12. Болт рейки глубины
13. П о л о ж е н и е д л я
транспортировки
14. С а м а я м е л к а я
вспашка
15. Мелкая вспашка
16. Глубокая вспашка
17. С а м а я г л у б о к а я
вспашка
18. Рейка глубины
19. Положение “свободно
20. П о л о ж е н и е
акреплено”
10
20
19
depth_sta
ke_
2
18
17
13
14
15
16
1
2
9
6
4
5
3
7
8
depth_stak
e_
1
11
12
