Пример 3.
Один комплект 2-полосных акустических систем подклю-
чается с активным кроссовером. Используются внутрен-
ние фильтры усилителя.
Подключение одного сабвуфера к каналу CH5
Установка фильтров каналов CH1 – CH2
Установка фильтров каналов CH3 – CH4
HP-filter (фильтр ВЧ): в положении OUT усилитель воспро-
изводит весь диапазон частот. Если по каким-либо причинам
вы захотите ограничить воспроизведение низких частот, то
установите переключатель HP-filter в положение IN. Типич-
ная установка соответствует частоте 60 – 80 Гц.
LP-filter (фильтр НЧ) = IN, установка 400 Гц (х10 = 4 кГц)
Переключатель низкочастотного фильтра на нижней
панели: положение х10
Эта установка обеспечивает частоту кроссовера 4 кГц (вы
можете использовать свои собственные установки).
HP-filter (фильтр ВЧ): в положение IN, установка 80 Гц (х50
= 4 кГц)
Переключатель высокочастотного фильтра на нижней
панели: положение х50
Эта установка обеспечивает частоту кроссовера 4 кГц (вы
можете использовать свои собственные установки).
Установка фильтров канала CH5
Примечание:
Минимальная нагрузка канала сабвуфера составляет 2 Ом,
поэтому можно подключить два 4-омных сабвуфера, соеди-
ненных параллельно.
LP-filter (фильтр НЧ): 60 – 80 Гц
Инфразвуковой фильтр: положение IN
Описание регулировки уровня и фазы низких частот см. на
странице 8.
Твитеры
Среднечастотные
динамики

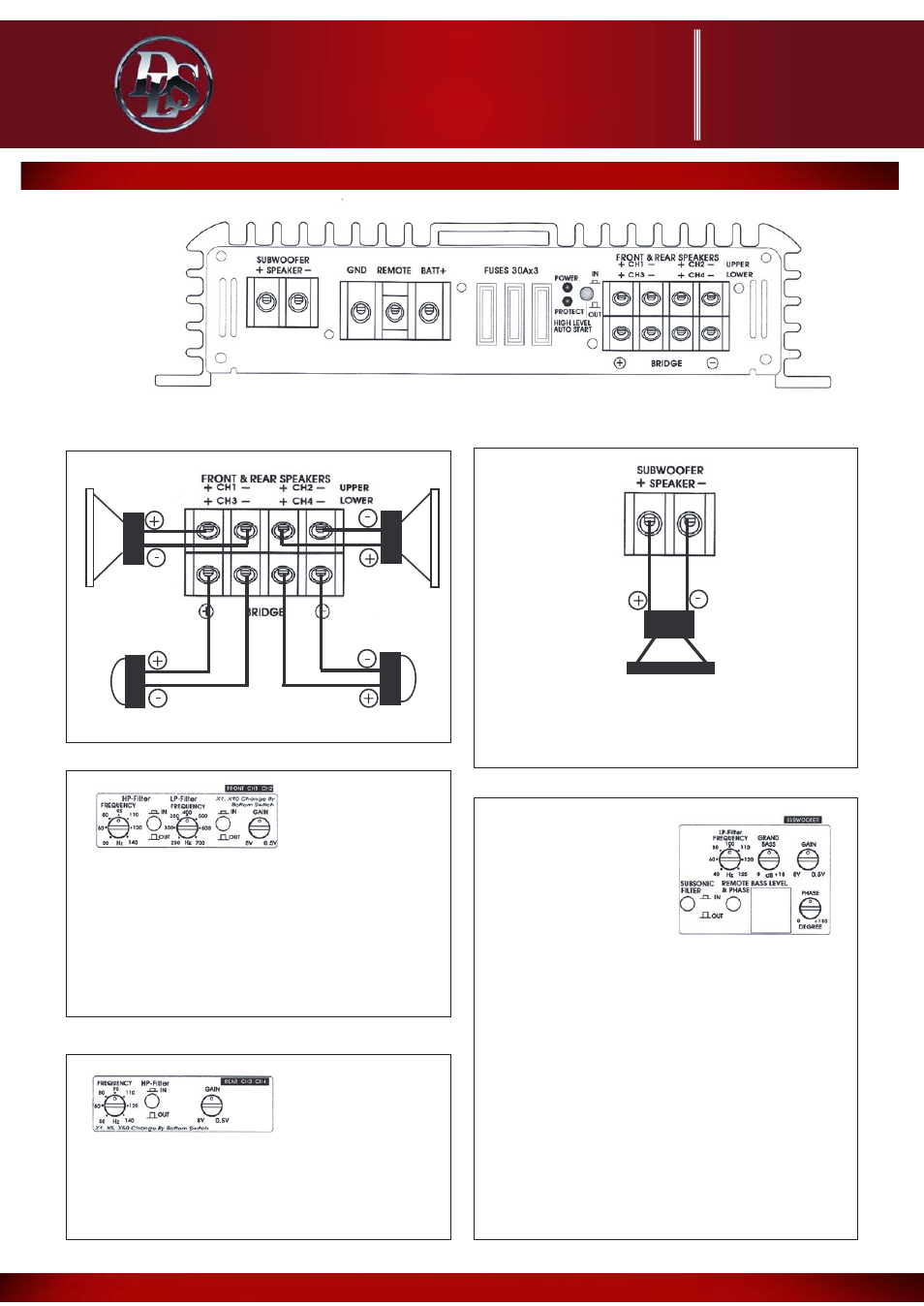

Подключение акустических систем к усилителю RA50
RA50

УСИЛИТЕЛЬ СЕРИИ
REFERENCE
