Страница 8
-
+
+
+
-
-

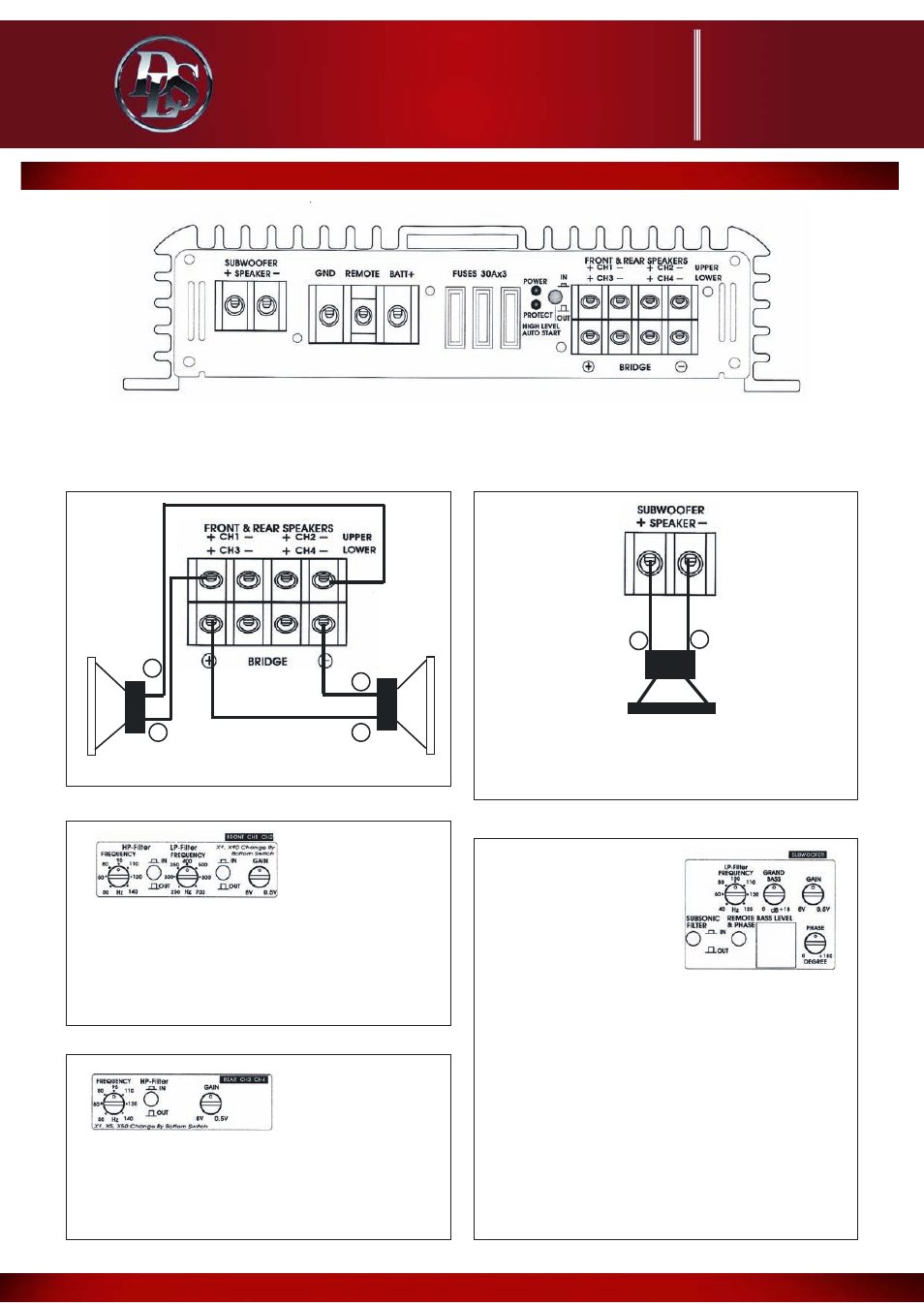

Пример 2.
Две широкополосные акустические системы подключают-
ся в стереофоническом мостовом режиме для фронтовых
и тыловых каналов (CH1 – CH2 и CH3 – CH4)
Подключение одного сабвуфера к каналу CH5
Установка фильтров каналов CH1 – CH2
Установка фильтров каналов CH3 – CH4
-
+
+
+
-
-
-
+
+
+
-
-
HP-filter (фильтр ВЧ): в положении OUT усилитель воспро-
изводит весь диапазон частот. Если по каким-либо причинам
вы захотите ограничить воспроизведение низких частот, то
установите переключатель HP-filter в положение IN. Типич-
ная установка соответствует частоте 60 – 80 Гц.
LP-filter (фильтр НЧ) = OUT
Переключатель на нижней панели: положение х1
-
+
+
+
-
HP-filter (фильтр ВЧ): в положении OUT усилитель воспро-
изводит весь диапазон частот. Если по каким-либо причинам
вы захотите ограничить воспроизведение низких частот, то
установите переключатель HP-filter в положение IN. Типич-
ная установка соответствует частоте 60 – 80 Гц.
Переключатель на нижней панели: положение х1
Установка фильтров канала CH5
-
+
+
+
-
-
Примечание:
Минимальная нагрузка канала сабвуфера составляет 2 Ом,
поэтому можно подключить два 4-омных сабвуфера, соеди-
ненных параллельно.
-
+
+
+
-
-
LP-filter (фильтр НЧ): 60 – 80 Гц
Инфразвуковой фильтр: положение IN
Описание регулировки уровня и фазы низких частот см. на
странице 8.
Пара фронтальных акустических систем
включается в мостовом режиме
RA50
УСИЛИТЕЛЬ СЕРИИ
REFERENCE
Подключение акустических систем к усилителю RA50
