DLS RA50 - Инструкция (Страница 7)

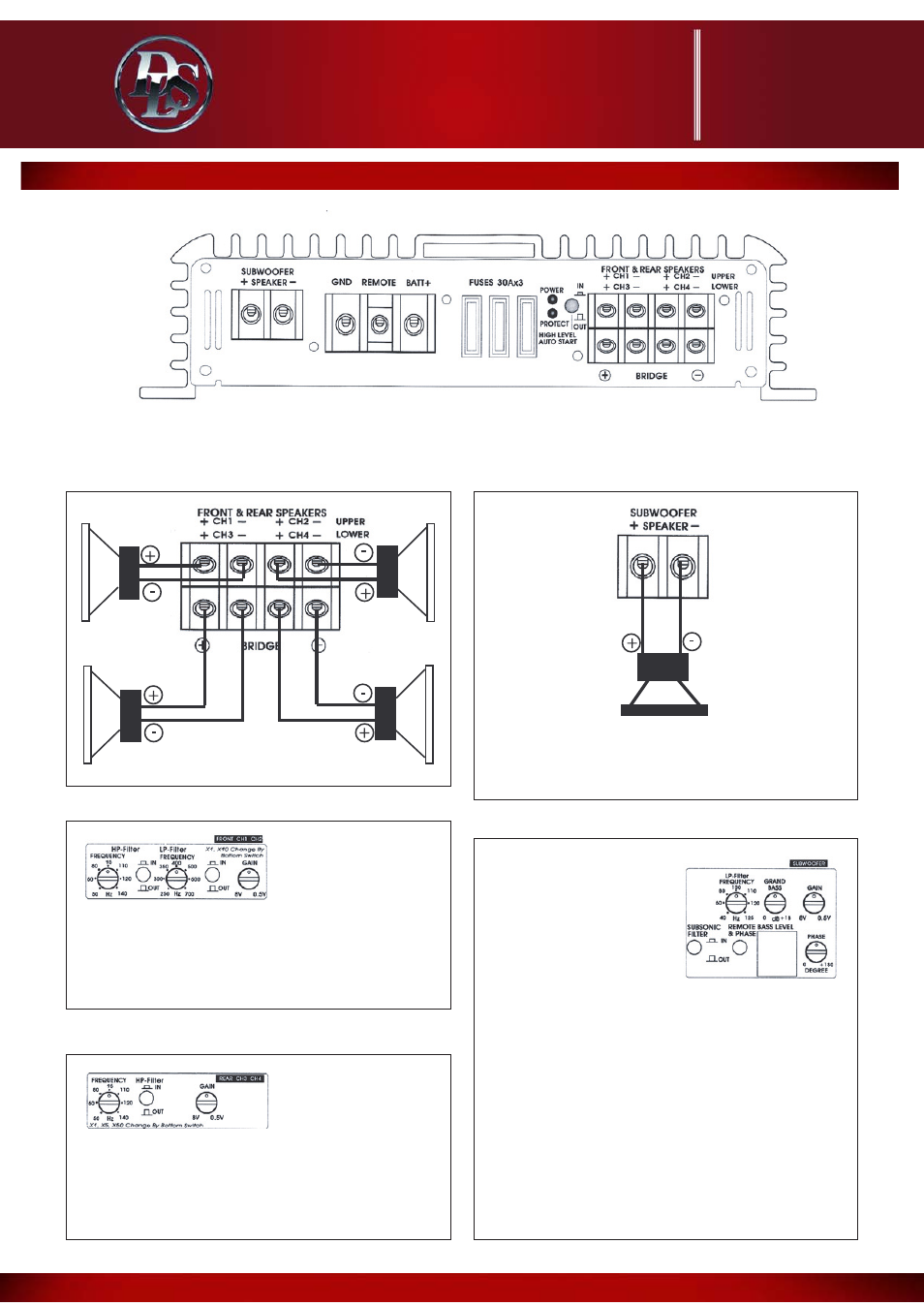

Пример 1.
Четыре широкополосных акустических системы, вклю-
чаемых в стереофоническом режиме для фронтальных и
тыловых каналов (CH1 – CH4)
Подключение одного сабвуфера к каналу CH5
Установка фильтров каналов CH1 – CH2
Установка фильтров каналов CH3 – CH4
HP-filter (фильтр ВЧ): в положении OUT усилитель воспро-
изводит весь диапазон частот. Если по каким-либо причинам
вы захотите ограничить воспроизведение низких частот, то
установите переключатель HP-filter в положение IN.
LP-filter (фильтр НЧ) = OUT
Переключатель на нижней панели: положение х1
HP-filter (фильтр ВЧ): в положении OUT усилитель воспро-
изводит весь диапазон частот. Если по каким-либо причинам
вы захотите ограничить воспроизведение низких частот, то
установите переключатель HP-filter в положение IN. Типич-
ная установка соответствует частоте 60 – 80 Гц.
Переключатель на нижней панели: положение х1
Установка фильтров канала CH5
Примечание:
Минимальная нагрузка канала сабвуфера составляет 2 Ом,
поэтому можно подключить два 4-омных сабвуфера, соеди-
ненных параллельно.
LP-filter (фильтр НЧ): 60 – 80 Гц
Инфразвуковой фильтр: положение IN
Описание регулировки уровня и фазы низких частот см. на
странице 8.
Пара фронтальных
акустических систем
Пара тыловых акустических систем
RA50

УСИЛИТЕЛЬ СЕРИИ
REFERENCE
Подключение акустических систем к усилителю RA50
