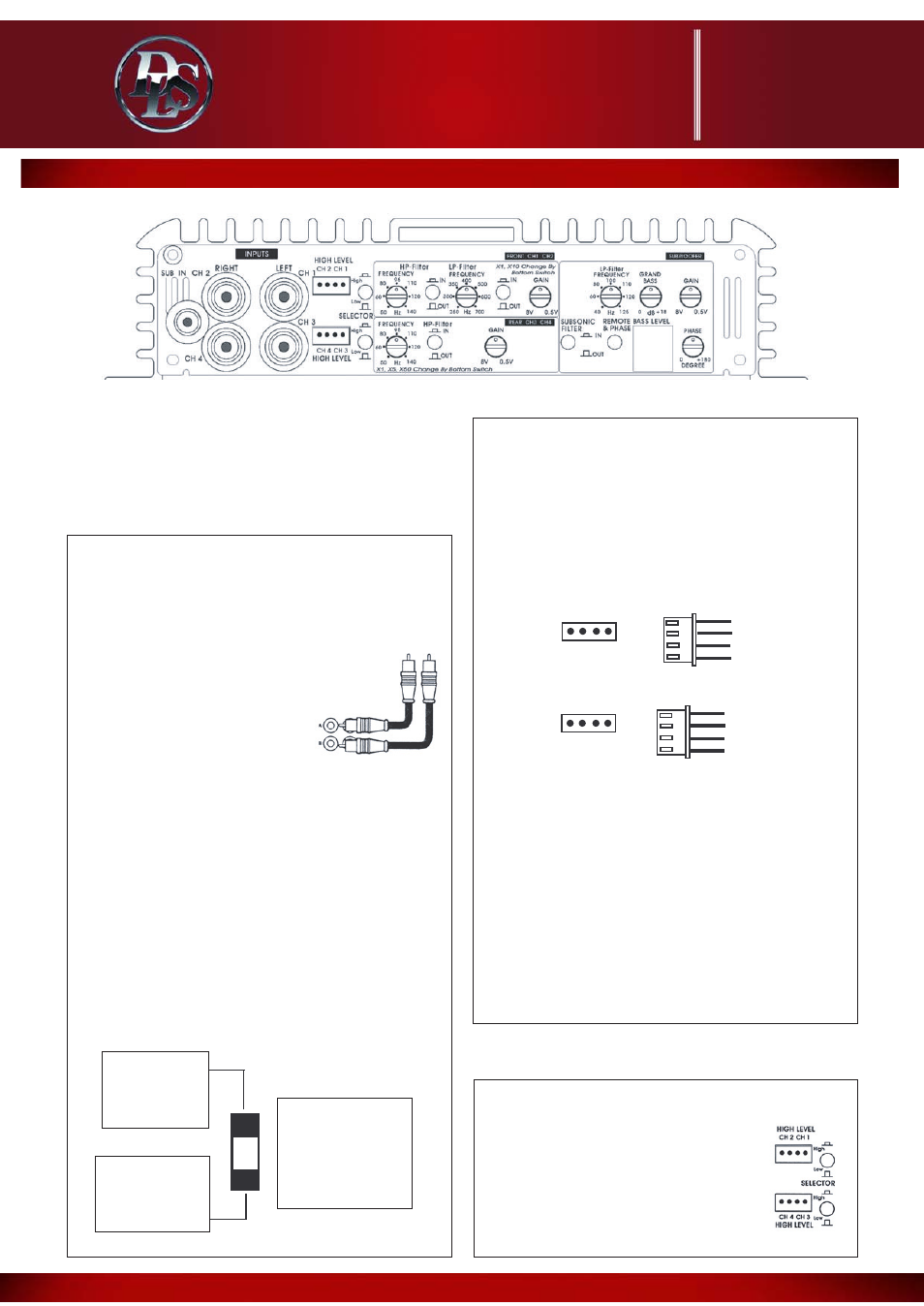

Подключение входа
Вход может быть низкоуровневым, сигнал на который подается
с RCA выхода автомобильной стереосистемы, или высокоу-
ровневым, сигнал на который подается с выхода головного
устройства (для подключения акустической системы). Для
получения более высокого качества звучания предпочтительнее
использование сигнала низкого уровня (RCA).
Автоматическое включение усилителя
от высокоуровневого входа
Низкоуровневый вход
Используйте пару экранированных стереофонических ау-
диокабелей с RCA штекерами. В большинстве случаев, при
установке усилителя в багажнике, необходимы RCA кабели
длиной 5 – 6 м. При установке усилителя под сиденьем
понадобятся RCA кабели длиной 2 – 3 м. Избегайте проклад-
ки RCA кабелей рядом с проводами
акустических систем, силовыми кабе-
лями или с проводом дистанционного
управления. Подключите кабель к
входным RCA гнездам усилителя.
Переключатель входа установите
в положение «Low level» [Низкий
уровень].
Переключатель SUB INPUT на нижней панели
Усилитель имеет отдельный вход для канала сабвуфера
(CH5). Сигнал на канал сабвуфера можно подать либо с вхо-
да каналов CH1 и CH2, либо отдельно через RCA разъем SUB
IN [Вход канала сабвуфера]. На нижней панели усилителя
имеется переключатель. Если этот переключатель находится
в верхнем положении, сигнал на канал сабвуфера поступает
с входов CH1 и CH2. Если переключатель находится в ниж-
нем положении, сигнал на канал сабвуфера (CH5) подается с
отдельного входа SUB.
Это удобно в тех случаях, когда вы предпочитаете использо-
вать отдельный сабвуферный выход от нескольких основных
блоков. Если ваше головное устройство имеет выход с пред-
варительного усилителя только RCA типа, то устанавливайте
этот переключатель в верхнее положение.
Переключатель режима входа
Высокоуровневый вход каналов 1, 2, 3 и 4
Подключите провода от правой и левой акустических систем
к высокоуровневому входу, как показано на рисунке. Необхо-
димо подключать оба провода, плюс и минус, поскольку
входы являются балансными, и подключение только одного
провода приведет к снижению уровня сигнала и ухудшению
качества звука. Изменив полярность положительного и от-
рицательного проводов, вы можете изменить фазу сигнала.
Входной сигнал на канал сабвуфера (CH5) также пода-
ется с высокоуровневых входов, если переключатель
SUB INPUT находится в верхнем положении.
Высокоуровневые входные разъемы
Автоматическое включение усилителя при использова -
нии высокоуровневого входа
При установке переключателя «Input selector switch» в
положение «High level», а переключателя «High level Auto
Start» в положение IN, усилитель включается автоматически
по высокоуровневому входу. При этом нет необходимости
подключать отдельный провод дистанционного управления
от основной системы.
Если вы хотите использовать высокоуровневый вход, но
при этом использовать провод дистанционного включения,
просто установите переключатель «High level Auto Start» в
положение OUT. С дополнительной информацией можно
ознакомиться на следующей странице.
Для обеспечения максимально качественной работы усили-
теля выберите необходимое положение этого переключа-
теля.
Использование высокоуровневого входа:
Установите кнопку в положение «High Level»
Использование низкоуровневого входа:
Установите кнопку в положение «Low Level»
Примечание:
Чтобы при использова-
нии высокоуровневого
входа подавать сигнал
на канал сабвуфера,
переключатель должен
быть установлен в вер-
хнее положение.
Канал 1 (CH1) от входа 1
Канал 2 (CH2) от входа 2
Канал 3 (CH3) от входа 3
Канал 4 (CH4) от входа 4
Канал сабвуфера (CH5) от
входа SUB INPUT
Канал 1 (CH1) от входа 1
Канал 2 (CH2) от входа 2
Канал 3 (CH3) от входа 3
Канал 4 (CH4) от входа 4
Канал сабвуфера (CH5) от
входов 1 и 2
Канал 2 Канал 1
Гнездо высокоуровневого
входа на усилителе Штекер высокоуровневого
входа
Зеленый: Левый +
Черный: Левый –
Черный: Правый –
Серый: Правый +
Канал 4 Канал 3
Гнездо высокоуровневого
входа на усилителе
Штекер высокоуровневого
входа
Зеленый: Левый +
Черный: Левый –
Черный: Правый –
Серый: Правый +
RA50

УСИЛИТЕЛЬ СЕРИИ
REFERENCE
ВХОД И ОРГАНЫ УПРАВЛЕНИЯ
