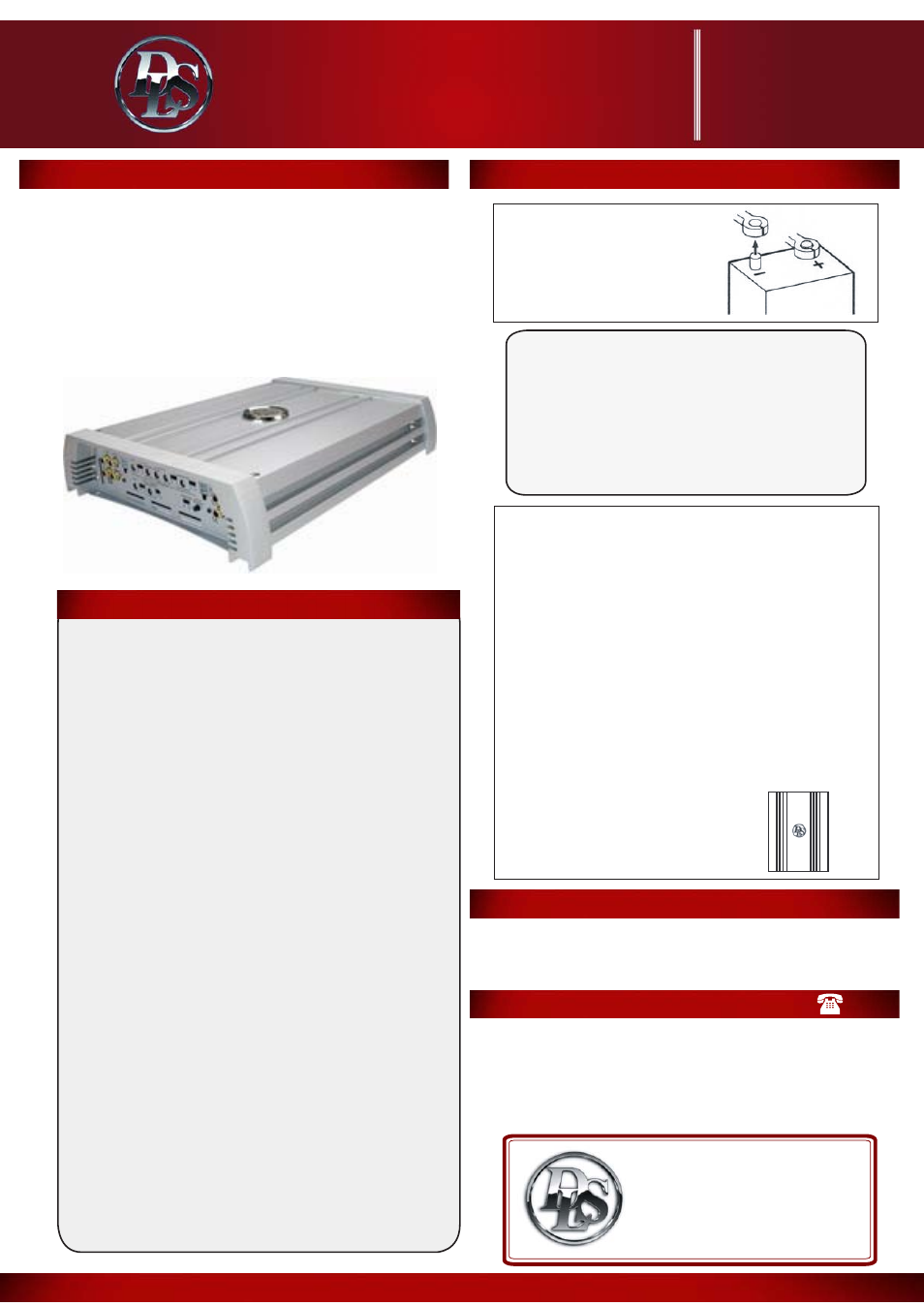

Инструкция по эксплуатации DLS MА51
Ресиверы и усилители DLS
УСИЛИТЕЛИ СЕРИИ
Данное руководство написано на простом языке. В нем ис-
пользуется большое количество рисунков для упрощения
установки и использования представленных выше усили-
телей.
Для обеспечения нормальной работы ваш DLS усилитель
должен быть правильно установлен. Данное руководство
поможет Вам сделать это профессионально. Пожалуйста,
полностью прочтите руководство перед началом установки.
Если вы уверены, что правильно поняли наши инструкции и
имеете необходимый набор инструментов, устанавливайте
усилитель самостоятельно. Однако если вы чувствуете не-
уверенность, доверьте работы по установке тем, кто сдела-
ет это лучше.
ПРИВЕТСТВУЕМ ВАС!
Отключите аккумулятор
Перед началом установки
усилителя обязательно отключите
отрицательную клемму от
аккумулятора.
УСТАНОВКА
Место установки усилителя
Усилители DLS имеют очень компактную
конструкцию, которая обеспечивают большую гибкость при
установке. Вы можете установить усилитель под сиденьем
или в багажнике.
При выборе места помните, что усилитель выделяет много
тепла.
Для установки усилителя выбирайте такое место, где вокруг
него будет обеспечена свободная циркуляция воздуха. Не
накрывайте усилитель ковриком и не устанавливайте его
под фальшпанелями.
Не устанавливайте усилитель на боку или «вверх ногами».
Тщательно изучите возможные места установки, прежде чем
вырезать какие-либо отверстия, сверлить или производить
подключения.
На рисунке справа показана
оптимальная ориентация установ-
ки усилителя, обеспечивающая
наилучшие условия охлаждения.
Если имеются установочные комплекты с различными
проводами, то выбирайте комплект с самыми толстыми
проводами – это улучшит качество звука и позволит
подключить к проводам питания несколько усилителей.
Используйте провод не тоньше 4 AWG (сечение 21 мм
2
).
Указанное сечение относится к проводу длиной не более
5 метров.
Провод заземления должен иметь такое же сечение,
что и провод, подключаемый к положительному полюсу
аккумулятора.
MATADOR
MА22, MА23
MА31, MА41
MА51
Содержание
Отличительные особенности ..............................................................2
Установка ........................................................................................1
Необходимые инструменты и материалы ............................................3
Набор деталей для установки усилителя ............................................3
Прокладка проводов..........................................................................3
Проводные соединения
Питание и выходы ............................................................................4
Входы и регуляторы ..........................................................................5
Регулятор уровня входа ....................................................................6
Подъем басов, кроссоверы ................................................................6
Кроссоверы в МА31, МA41 и МА51 ....................................................7
Подключение динамиков к МА22 и МА23:
Фронтальные динамики ....................................................................8
Сабвуфер ........................................................................................8
Подключение динамиков к МА31:
Фронтальные динамики ....................................................................9
Сабвуфер ........................................................................................9
Подключение динамиков к МА41:
Четыре динамика ............................................................................10
Два динамика + сабвуфер с мостовым подключением .....................10
2-полосная акустическая система с активным кроссовером ..............11
Подключение динамиков к МА51
Четыре динамика ............................................................................12
Сабвуфер ......................................................................................12
Проверки........................................................................................13
Поиск и устранение неисправностей ................................................13
Советы профессионала....................................................................14
Технические характеристики ............................................................15
MА41
ТЕХНИЧЕСКАЯ ПОДДЕРЖКА
Для получения контактных телефонов и адресов службы технической по-
мощи обратитесь в торговую организацию, в которой вы приобрели изде-
лие, или к дистрибьютору в вашей стране.
Вы всегда можете позвонить в представительство компании DLS в России
по телефону 8 (495) 234-0654 или послать письмо по электронной почте
по адресу [email protected]. Вы также можете найти полезную для вас инфор-
мацию на наших web-сайтах www.dls.ru и www.dls.se.
На данный усилитель распространяется гарантия,
зависящая от страны, в которой он продается. При отправке
усилителя в ремонт прикладывайте, пожалуйста, ориги-
нальный товарный чек, на котором указана дата продажи.
ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Тел.: +7(495)234-0654
www.dls.ru
Представительство в России:
E-mail:
