Ra50, Reference, Усилитель серии – Инструкция по эксплуатации DLS RA50
Страница 11: Технические параметры dls ra50 примечание
Прежде, чем вы закончите установку усилителя, необходимо
произвести ряд проверок, чтобы убедиться в том, что все
соединения выполнены правильно и все работает, как и должно.
Восстановите подключение к аккумулятору
Проверка силовой проводки
Усилитель не включается
1. Проверьте с помощью мультиметра провода питания,
заземления и дистанционного управления.
2. Проверьте подключения к клеммам аккумулятора.
3. Проверьте предохранитель или контактор, установленный в
разрыве провода питания. Если предохранитель при смене
снова горит, проверьте провода питания на отсутствие
коротких замыканий.
4. Проверьте защитные предохранители усилителя. Если они
сгорели, то замените их новыми такого же номинала. Если
короткое замыкание устранить не удалось, то обратитесь к
дилеру продукции DLS. Возможно, неисправность возникла
в усилителе.
5. Для включения усилителя необходимо напряжение
дистанционного управления порядка 9 – 15 В. Проверьте
мультиметром наличие этого напряжения.
Защитный предохранитель усилителя сгорает
при низком уровне громкости
Возможно, одна или несколько акустических систем имеют
короткое замыкание. Проверьте изоляцию с помощью
мультиметра. Кабели не должны иметь короткого замыкания
на землю.
Усилитель выключается через 10 – 30 минут
работы
Усилитель перегревается из-за плохой вентиляции. Проверьте
место установки усилителя и убедитесь в том, что вентиляции
ничего не мешает.
Выполните следующее:
1. Передвиньте усилитель в место, обеспечивающее лучшие
условия вентиляции.
2. Убедитесь в том, что внутренний вентилятор работает и что
усилитель установлен таким образом, что внешний воздух
может беспрепятственно попадать внутрь усилителя.
3. Перегрев усилителя может быть вызван подключением
нагрузки с сопротивлением меньше допустимого.

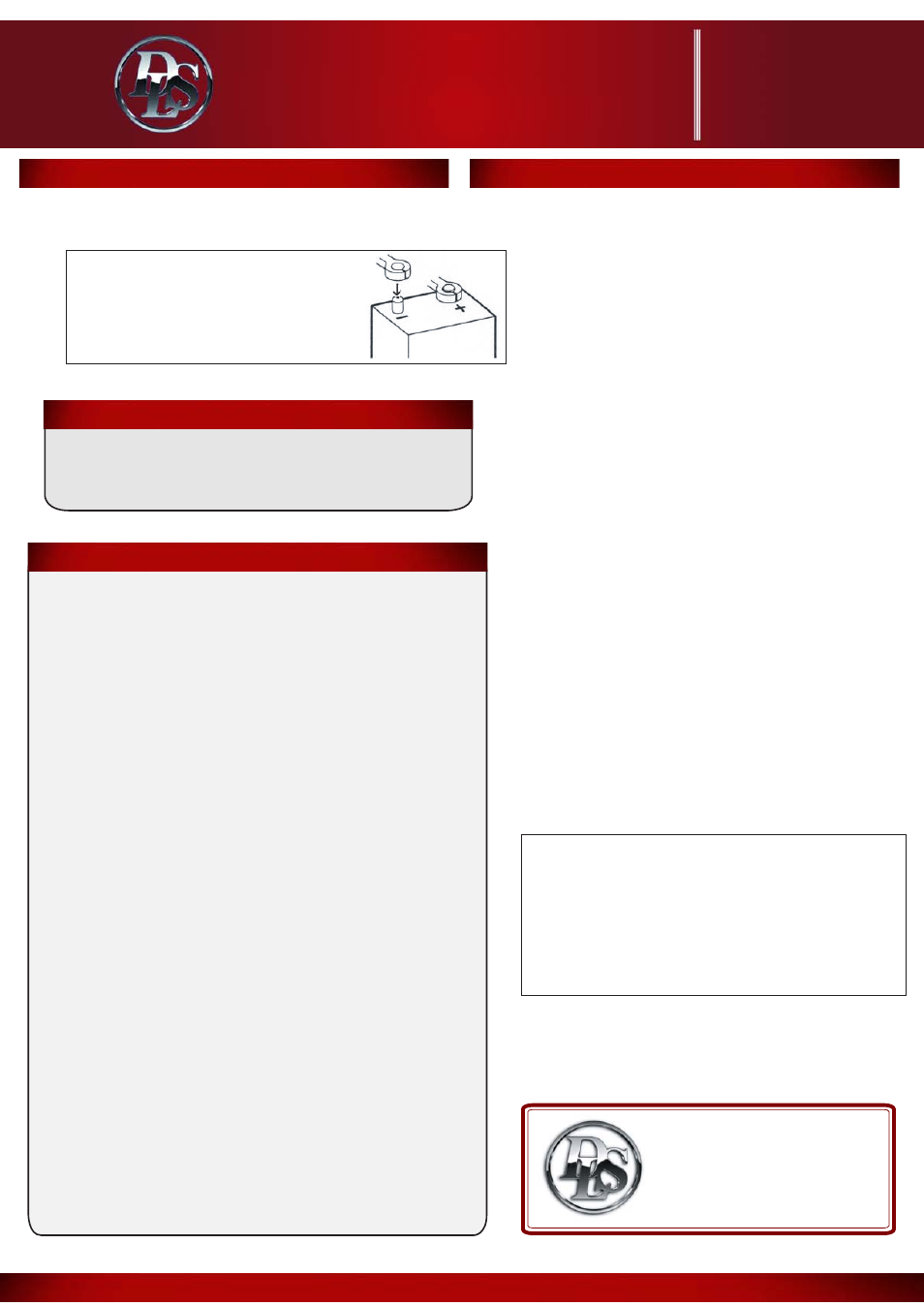

Завершив все подключения,
восстановите соединение
с отрицательным полюсом
аккумулятора.
1. Включите основную стереосистему, но не увеличивайте
уровень громкости. Должен загореться световой
индикатор включения питания усилителя. Если
индикатор не загорелся, проверьте провода
дистанционного управления и провод питания +12 В.
Проверьте также подключение к массе.
2. Слегка увеличьте уровень громкости основной
стереосистемы. Должны быть слышны все акустические
системы. Если это не так, проверьте проводные
подключения усилителя и акустических систем.
RA50
УСИЛИТЕЛЬ СЕРИИ
REFERENCE
Проверка работы усилителя
Устранение возможных неполадок
Количество каналов
5
Режим работы
AB
Выходная мощность при напряжении питания 13,8 В, в полосе частот
искажений 0,1%
Выходная мощность, нагрузка 4 Ом
4 х 70 Вт + 1 х 265 Вт
Выходная мощность, нагрузка 2 Ом
4 х 110 Вт + 1 х 365 Вт
Коэффициент нелинейных искажений
не более 0,1%
Отношение сигнал/шум
не менее 100 дБ
Коэффициент демпфирования
не менее 200
Диапазон воспроизводимых частот (по уровню ±0,5 дБ)
10 Гц – 50 кГц
Входное сопротивление (низкий уровень)
не менее 10 кОм*
Входное сопротивление (высокий уровень)
330 Ом*
Высокоуровневый вход с автоматическим включением
Имеется
Входная чувствительность
0,5 – 8 В
Спад характеристики фильтра
12 дБ/октаву
*может включаться низкий/высокий уровень и автоматическое включение
Предварительный усилитель (фронтальные каналы):
Фильтр высоких частот
50 – 140 Гц**
Фильтр низких частот
250 – 7000 Гц**
**можно включать и выключатьь
Предварительный усилитель (тыловой канал):
Фильтр высоких частот
50 – 7000 Гц**
**можно включать и выключать
Предварительный усилитель RA50 (канал сабвуфера):
Фильтр низких частот
40 – 125 Гц
Инфразвуковой фильтр с фиксированной частотой 25 Гц, спад 18 дБ/октаву***
Плавный сдвиг фазы в пределах 0 – 180 градусов
Имеется
Подъем усиления на низких частотах
0 - +18 дБ (на частоте 40 Гц)
Дистанционная регулировка уровня и фазы низкочастотного сигнала Имеется***
***можно включать и выключать
Защита
По току, от перегрева и от смещения по постоянному току
Максимальное сечение провода, вход постоянного напряжения
4 AWG (21 мм
2
)
Максимальное сечение провода, фронтальные акустические системы 10 AWG (6 мм
2
)
Максимальное сечение провода, сабвуфер
7 AWG (10 мм
2
)
Потребляемый ток:
В покое
1,2 А
Максимальный
90 А
Предохранитель
3 х 30 А, ATC-типа
Габариты Высота х Ширина х Глубина (мм)
59 х 479 х 245
Масса
5,5 кг
20 Гц-20кГц, максимальный коэффициент нелинейных
Технические параметры DLS RA50
ПРИМЕЧАНИЕ
В соответствии со статьей 5 закона Российской Федерации
О защите прав потребителей и постановлением правительства
Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий, официально поста-
вляемых на российский рынок: 5 лет.
«
»
Тел.: +7(495)234-0654
www.dls.ru
Представительство в России:
E-mail:
