Страница 73
Запись звука через микрофонный приемник Unislotâ
1
Снимите крышку, после чего вставьте в слот
микрофонный радиоприемник и закрепите его винтами.
2
Установите переключатель AUDIO IN в положение [W.L.]
в зависимости от канала, по которому будет записыва
ться звук.
5 4 3 Запись звука с других
аудиоустройств
1
Подключите внешнее аудиоустройство к гнезду
AUDIO IN камкордера кабелем XLR.
2
Установите переключатель AUDIO IN в положение REAR
для того канала, по которому будет идти запись сигна
лов (к которому подключен кабель XLR).
3
Установите переключатель LINE/MIC/+48V на задней
панели камкордера в положение [LINE].

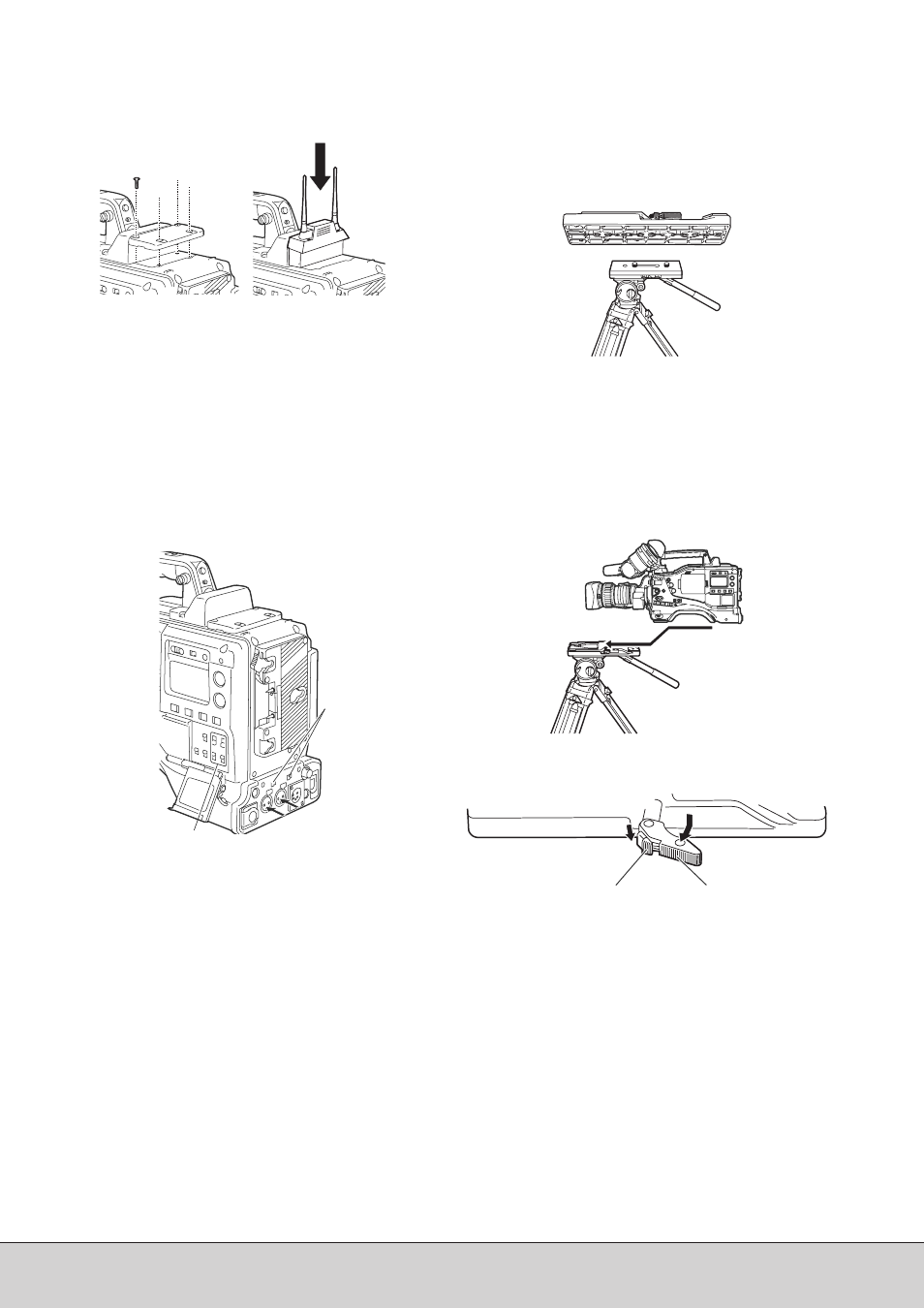

5 5 Установка камеры на штатив
Для установки камкордера на штатив используйте специаль
ную крепежную планку.
1
Установите крепежную планку на штативе.
<Примечание>
Устанавливая на штативе крепежную планку выберите
оптимальное отверстие с учетом центра тяжести каме
ры. Также убедитесь, что диаметр выбранного отвер
стия совпадает с диаметром винта устройства поворота
камеры на штативе.
2
Установите камеру на крепежную планку.
Задвиньте камкордер по пазам до характерного щелчка,
говорящего о том, что камера вставлена до конца.
Снятие камкордера со штатива
Удерживая красный рычажок нажатым вниз, отведите черный
фиксатор в направлении, указанном на рисунке стрелкой, и
выдвиньте камеру в противоположном направлении.
<Примечание>
Если штифт крепежной планки не возвращается в исходное
положение после снятия камеры со штатива, снова, удерживая
красный рычажок нажатым вниз, отодвиньте черный фиксатор
в направлении указанном на рисунке стрелкой, после чего
штифт должен вернуться в свое исходное положение.
Если штифт останется по центру, установить камеру на штатив
будет нельзя.
73
(095) 980 4205
www.panasonic.ru
Panasonic (СНГ)
Переключатель
LINE/MIC/+48V
Гнездо AUDIO IN
Переключатель AUDIO IN
Крепежная планка
Устройство поворота
камеры на штативе
Крепежная планка
Красный рычажок
Черный рычажок
