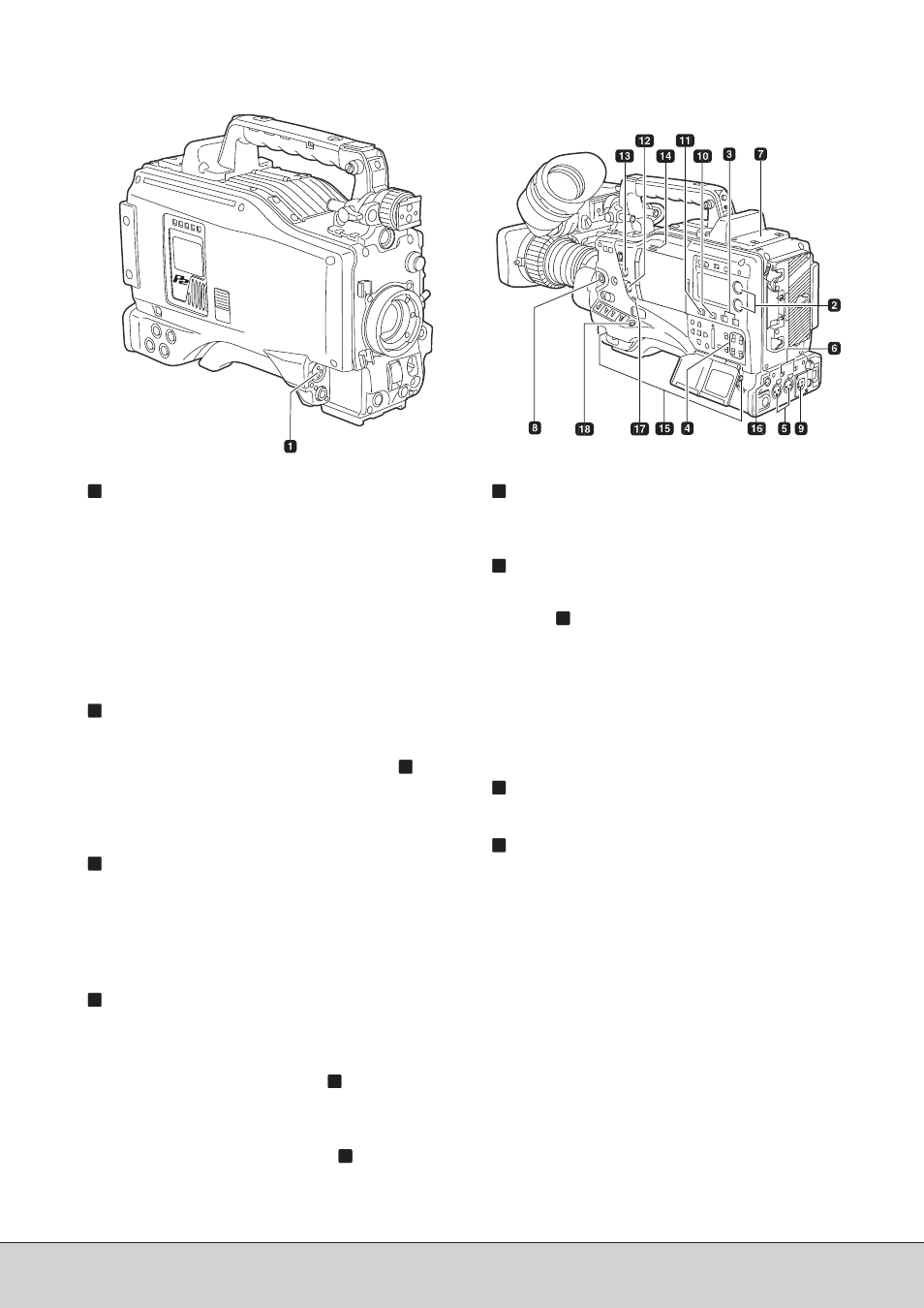

2 2 Секция аудиовходов
Гнездо микрофона MIC IN (XLR,
3 контактное)
Сюда подключается микрофон (дополнительный аксессу
ар). Питание на микрофон подается через этот разъем. К
этому гнезду можно подключить дополнительный дистан
ционный микрофон. В этом случае в опции меню FRONT
MIC POWER или REAR MIC POWER нужно выбрать, чтобы
питание подавалось на соответствующий разъем. Эти оп
ции находятся в окне MIC/AUDIO2 на закладке меню MAIN
OPERATION.
Сюда же подключается стереомикрофон, но для этого по
требуется заменить разъем. Более подробную информа
цию по этому вопросу можно получить у дистрибьютора
продукции Panasonic или в сервис центре.
Регуляторы звука AUDIO LEVEL CH1/CH2
(настройка уровня записи звука по
аудиоканалам 1 и 2)
Когда переключатель AUDIO SELECT CH1/CH2 установ
лен в положение [MAN], эти регуляторы используются
для настройки уровней записи звука по каналам 1/ 2.
Обратите внимание, что регуляторы снабжены блокиров
кой. Перед настройкой уровня звука каждый из регулято
ров нужно нажать, чтобы снять блокировку.
Переключатель AUDIO SELECT CH1/CH2
(переключатель ручной/автоматической
настройки уровня звука по каналам 1 и 2)
Этот переключатель используется для выбора метода
управления уровнем записи звука по каналам 1 и 2.
AUTO:
Автоматическое управление уровнем
записи звука.
MAN: Ручное управление уровнем записи звука.
Переключатель AUDIO IN (выбор входа
сигналов)
Этот переключатель используется для выбора сигналов,
которые записываются по аудиоканалам с 1 по 4.
FRONT:
Идет запись сигнала с микрофона,
подключенного к гнезду MIC IN.
W.L. (WIRELESS):
Идет запись сигнала с беспроводного
приемника сигналов.
REAR: Идет запись сигнала с аудиоустройства,
подключенного к разъему
AUDIO IN CH1/CH2.
Гнезда AUDIO IN CH1/CH2 (каналы записи
звука 1 и 2) (XLR, 3 контактные)
Сюда можно подключить микрофон или другие аудиоуст
ройства.
Переключатель LINE/MIC/+48 V (линейный
вход/вход микрофона + 48 В)
Используется для выбора входного аудиосигнала с разъ
емов AUDIO IN CH1/CH2.
LINE: Выбирается, когда подается входной
линейный аудиосигнал с подключенного
аудиоустройства.
MIC: Выбирается, когда подается входной сигнал
с микрофона с собственным источником
питания (активного). (Питание с видеокамеры
на внешний микрофон не подается.)
+48 V: Выбирается, когда подается входной сигнал
с пассивного микрофона. (На внешний
микрофон подается питание с видеокамеры.)
Слот беспроводного интерфейса
Используется для подключения беспроводного приемни
ка Unislotâ (дополнительный аксессуар).
Регулятор FRONT AUDIO CONTROL
(настройка уровня записи звука)
Этот регулятор используется для настройки уровня запи
си звука по каналам 1 и 2. Настройка уровня звука не за
висит от положения переключателя AUDIO SELECT.
Этот регулятор можно включить или выключить в опциях
меню FRONT VR CH1 или FRONT VR CH2. Эти опции нахо
дятся в окне MIC/AUDIO1 на закладке меню MAIN
OPERATION.
