5 4 Подготовка к записи звука
Для подключения к камере устройств,с которых будут подава
ться входные аудиосигналы выполните шаги приведенной
ниже процедуры подготовки.

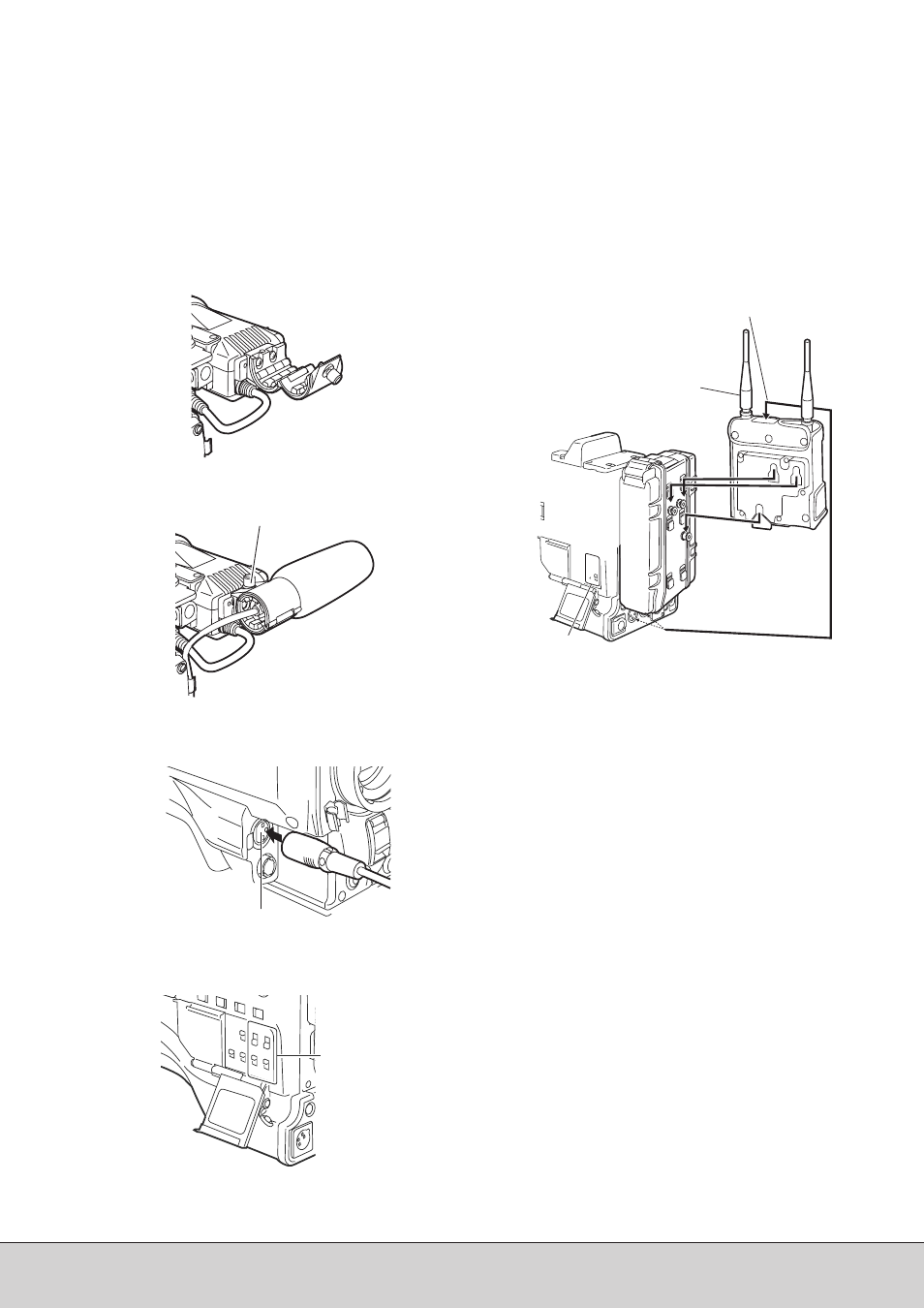

5 4 1 Запись звука через передний
микрофон
Дополнительный комплект AJ MC700P включает в себя микро
фон пушку, который можно подключить к камере.
1
Откройте держатель микрофона.
5 4 2 Запись звука через микрофонный
радиоприемник
Запись через беспроводной микрофонный радио
приемник
При использовании беспроводной системы передачи сигналов
установите на камеру микрофонный радиоприемник.
1
Установите микрофонный радиоприемник в \
соответствующее место крепления на камере.
2
Выровняйте скобы на блоке относительно пазов на
креплении камеры (например, аккумуляторной батарее)
и установите микрофонный радиоприемник.
3
Подключите кабель XLR от микрофонного
радиоприемника к гнезду AUDIO IN на камкордере.
4
Установите переключатель AUDIO IN в положение
[REAR] для того канала, к которому подключен кабель
XLR.
5
Установите переключатель LINE/MIC/+48V на задней
панели камкордера в положение +48V.
Чтобы снять микрофонный радиоприемник, поднимите
рычажок фиксатор, расположенный в основании креп
ления к камере.
<Примечание>
Принцип работы микрофонного радиоприемника см. в
прилагающемся к нему руководстве пользователя.
72
(095) 980 4205
www.panasonic.ru
Panasonic (СНГ)
2
Установите микрофон пушку, после чего затяните
винт фиксатор.
Винт фиксатор
Переключатель
AUDIO IN
Выходное гнездо звука
Микрофонный
радиоприемник
Крепление
к камере
Кабель XLR
Гнездо AUDIO IN
Переключатель
AUDIO IN
3
Подключите кабель микрофона к гнездо MIC IN на
камкордере.
Гнездо MIC IN
4
Установите переключатель AUDIO IN в положение
[FRONT] в соответствии с каналом, по которому будет
идти запись сигналов звука.
