5 1 2 Питание от сети

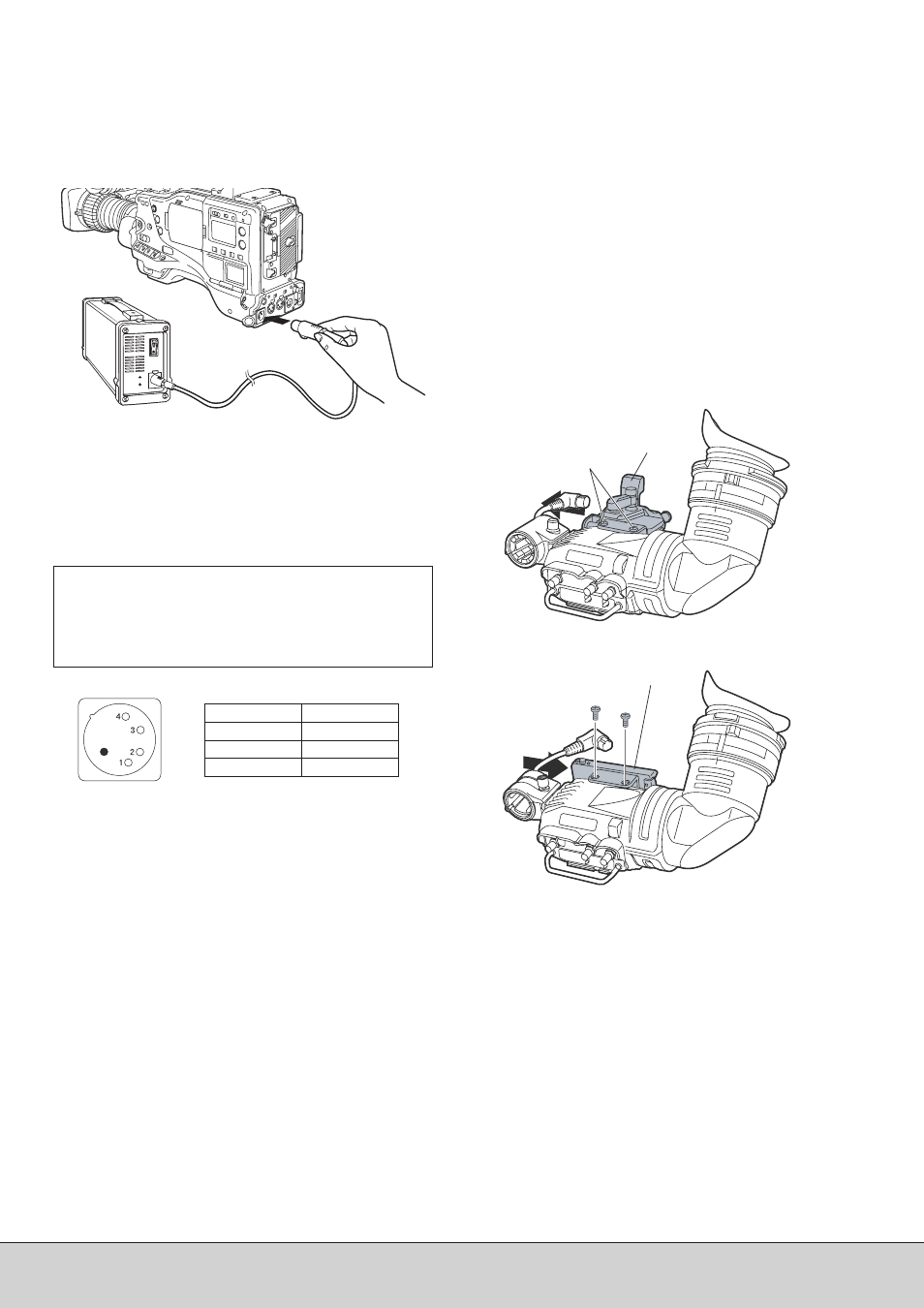

Использование сетевого адаптера Panasonic AJ B75
1
Соедините шнуром разъем DC OUT на сетевом
адаптере AJ B75 со входом DC IN на камкордере.
2
Включите питание на сетевом адаптере.
3
Включите питание камкордера переключателем POWER.
Примечания
·
Если к камере подключен сетевой адаптер и одновременно
вставлена аккумуляторная батарея, питание будет подава
ться через сетевой адаптер. Аккумуляторную батарею мож
но извлечь или наоборот вставить, не прерывая работы от
сетевого адаптера.
·
Если вы используете сетевой адаптер, то перед тем как
включать питание на камкордере убедитесь, что вы включи
ли питание на сетевом адаптере. Если последовательность
включения питания на устройствах будет другой, камкордер
может придти в неисправность в связи с медленным нарас
танием выходного напряжения сетевого адаптера.
·
Если вы подключаете батарею к гнезду питания DC IN, то
выберите тип используемой аккумуляторной батареи в спи
ске EXT DC IN SELECT. Пункт EXT DC IN SELECT находится в
окне BATTERY/P2CARD на странице MAIN OPERATION. Од
нако, в этом случае индикация остатка заряда в процентах
выводится все равно не будет, даже будет использоваться
цифровая батарея.
5 2 Установка видоискателя и
настройка оптимального
положения
Подробная информация приводится в руководстве, прилагаю
щемся к видоискателю.
Примечание: Для монтажа любого видоискателя, кроме моде
лей AJ VF15B и AJ VF20WB, нужна специальная направляющая.
·
По вопросу приобретения направляющей обращайтесь в
магазин, где вы приобрели камкордер, и объясните им, что
направляющая – это "запасная часть".
Направляющая (VFC3995)
Винты (XBS3+8VZ)
Установка направляющей
1
Для установки видоискателя VF15 или AJ VF20W
открутите два винта и снимите крепление.
Винты с крепления полностью не снимайте – просто
ослабьте.
67 (095) 980 4205 www.panasonic.ru Panasonic (СНГ)
Разъем DC IN на
камере
Сетевой адаптер
·
AJ B75 (дополнительный аксессуар)
Если в качестве внешнего источника питания вы используе
те другое устройство (не адаптер AJ B75), то ознакомьтесь
с сигнальном схемой входного разъема DC IN во избежание
проблем с полярностью. В противном случае, если случай
но подключите питание +12 В на контакт земли GND, это
может привести к возгоранию или травме.
Контакт Сигнал
1 GND
2, 3 –
4 +12 В
Гнездо DC IN
Сигнальная схема
Крепление
Винты
Направляющая
2
Установите направляющую, после чего затяните винты.
