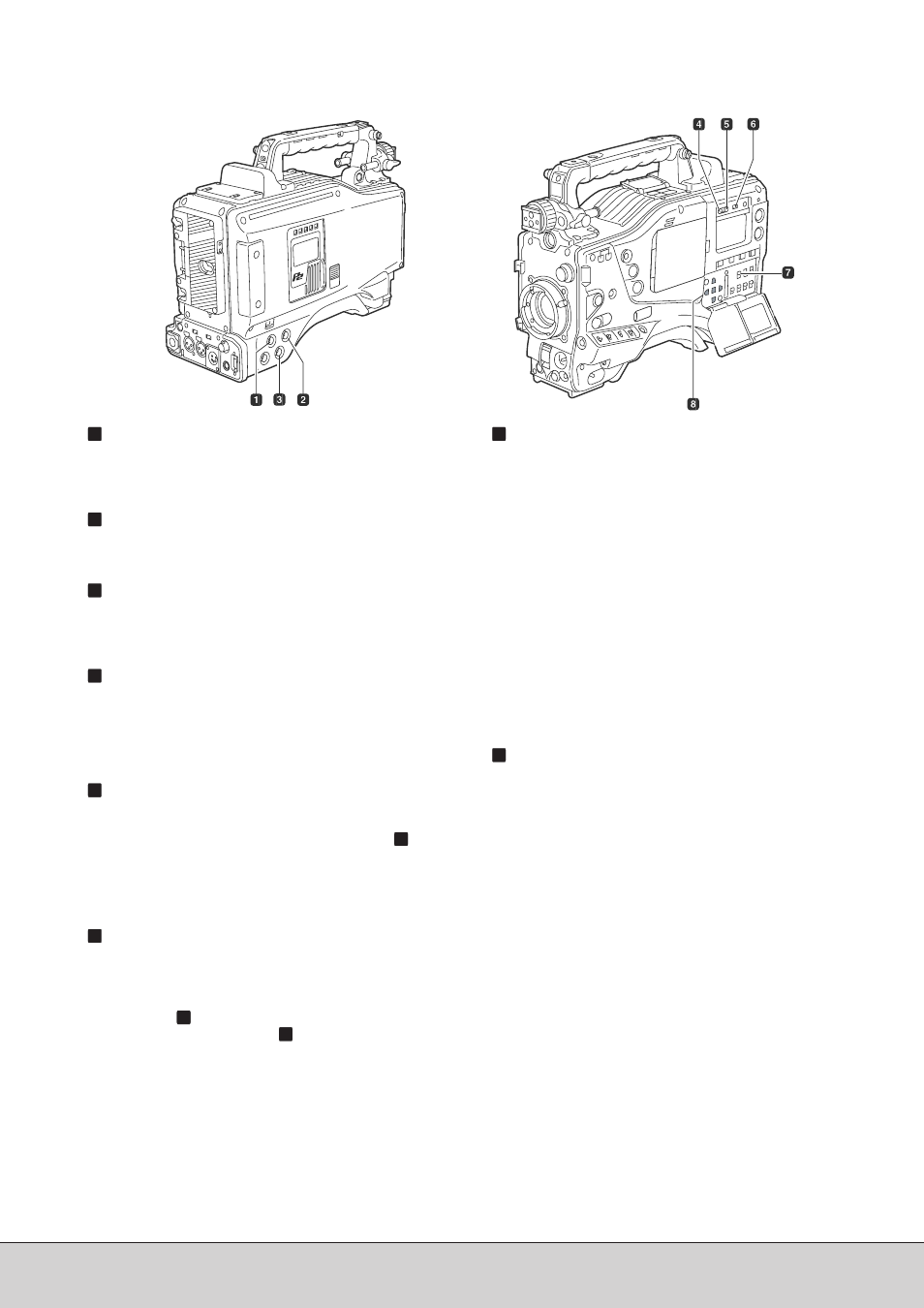

2 6 Секция тайм кода
Гнездо GENLOCK IN (BNC)
На этот разъем подается входной опорный сигнал до
того, как камера будет работать в режиме синхронизации
GENLOCK, или перед тем, как тайм код будет синхрони
зирован с внешним генератором тайм кода.
Гнездо TC IN (BNC)
На этот разъем подается входной сигнал опорного
тайм кода, когда тайм код синхронизируется с внешним
сигналом.
Гнездо TC OUT (BNC)
Когда тайм код AJ SPX800E синхронизируется с
тайм кодом внешнего устройства, этот выходной разъ
ем подключается к входу тайм кода (TC IN) этого внеш
него устройства.
Кнопка HOLD
При нажатии этой кнопки индикация данных времени на
счетчике останавливается. Обратите внимание: отсчет
тайм кода продолжается. При повторном нажатии кнопки
индикация времени возобновляется.
Эта функция используется для выяснения тайм кода
определенного отснятого фрагмента материала.
Кнопка RESET
Используется для сброса времени на счетчике до
"00:00:00:00".
Если нажать эту кнопку, когда переключатель TCG сто
ит в положении [SET], данные управляющего кода CTL*,
данные бита пользователя и данные поступающие в реа
льном масштабе времени сбрасываются на 0. Данные,
поступающие в реальном масштабе времени, также сбра
сываются до значений по умолчанию.
Переключатель DISPLAY (выбор режима
индикации счетчика)
Режим индикации счетчика – индикация тайм кода,
управляющего кода CTL* или пользовательского бита –
зависит от положения этого переключателя и переключа
теля TCG .
При нажатии кнопки HOLD всегда выводится Дата/Вре
мя/Часовой пояс.
UB: Счетчик показывает пользовательский бит.
ТС: Счетчик показывает тайм код.
CTL*: Счетчик показывает управляющий код CTL.
* Поддержка управляющего кода CTL будет включена в
ближайшем будущем.
Переключатель TCG (режим отсчета
тайм кода)
Этот переключатель используется для выбора метода от
счета тайм кода, т.е. режима работы встроенного генера
тора тайм кода.
F RUN:
Установите переключатель в это положение, что
бы тайм код отсчитывался постоянно независимо
от рабочего режима Р2 карты.
Этот режим используется для синхронизации
тайм кода с временем дня, или же для синхрони
зации с внешним сигналом.
SET: Установите переключатель в это положение, что
бы ввести тайм код и/или пользовательский бит.
R RUN:
Установите переключатель в это положение, чтобы
тайм код отсчитывался только во время записи.
Таким образом, тайм код записанных с некото
рыми интервалами по времени фрагментов мате
риала будет непрерывным.
Кнопки CURSOR и SET
Эти кнопки используются для ввода тайм кода и пользо
вательского бита.
Четыре треугольные кнопки являются кнопками CURSOR,
а центральная прямоугольная – кнопкой SET.
Подробности ввода тайм кода и пользовательского бита
см. в разделе [4 5 Настройка данных времени].
