71

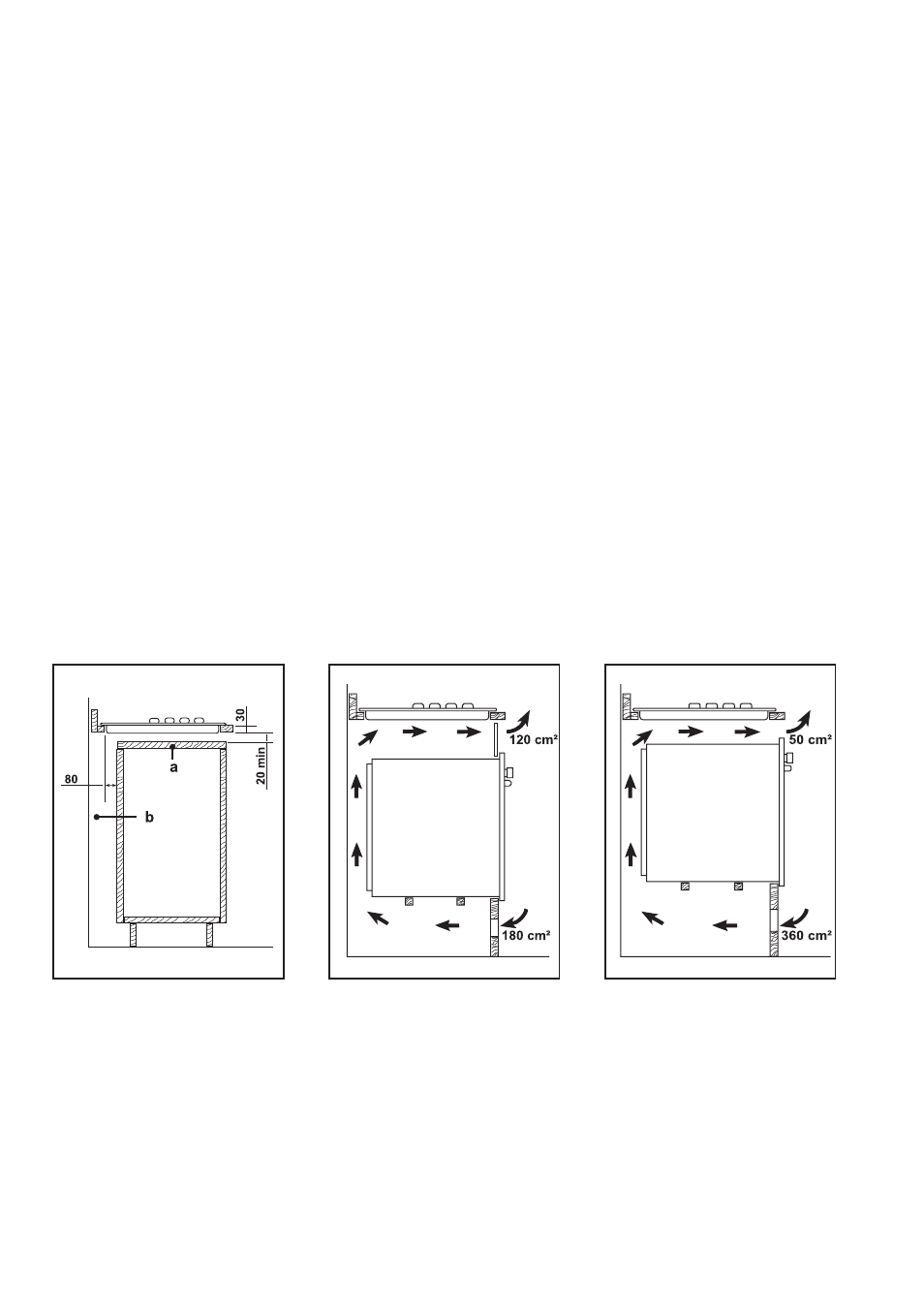

Рис. 7 Рис. 8 Рис. 9
a) Съемная панель
b) Пространство для выполнения подключений
Установка в кухонный шкаф
с дверцей
Шкаф должен иметь специальную конструкцию,
обеспечивающую отсутствие какого либо контакта
с дном варочной панели, которое может
нагреваться при ее использовании.
Рекомендуемое решение показано на рисунке 7.
Панель, устанавливаемая под варочной панелью
(“а”), должна быть съемной для обеспечения
легкого доступа на случай выполнения ремонтных
работ. Пространство сзади кухонной мебели (“b”)
может использоваться для выполнения
подключений.
Кухонная мебель с духовым
шкафом
Размеры выемки под варочную панель должны
соответствовать приведенным на Рис. 5; в шкафу
должны иметься отверстия для обеспечения
непрерывного притока воздуха. Рекомендованные
варианты обеспечения необходимой вентиляции
показаны на Рис. 8 и 9.
Электрические подключения духового шкафа и
варочной панели должны быть выполнены по
отдельности для обеспечения безопасности и
простоты вынимания духового шкафа в случае
необходимости.
Варианты установки
FO 0938 FO 0939 FO 2166
