Inbouw
Deze kookplateaus zijn bestemd om te worden
ingebouwd in keukenmeublen met een diepte tussen
500 en 600 mm en angepaste kenmerken.

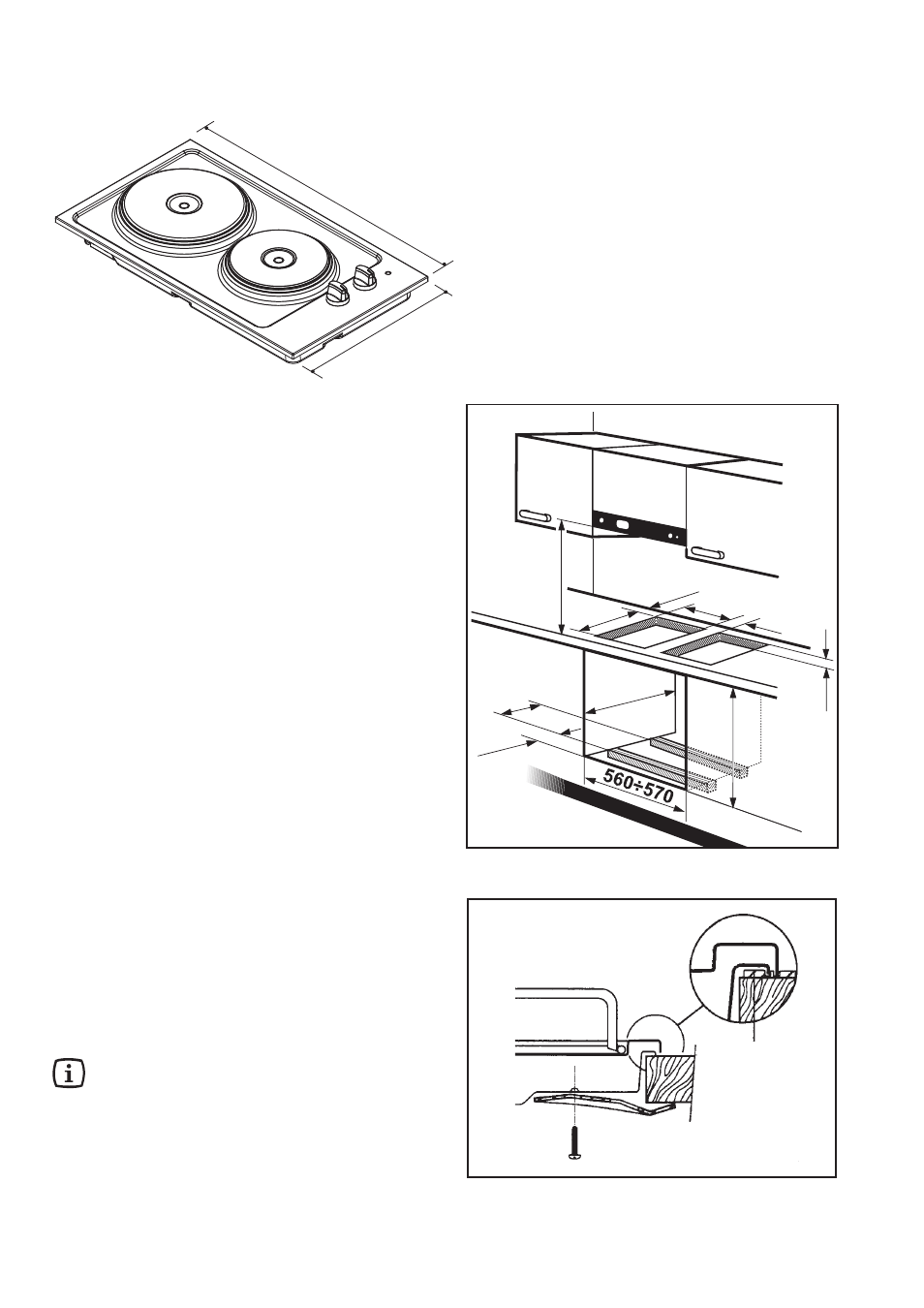

De afmetingen van de kookplaat worden weergegeven in
Fig. 4.
Fig. 6
FO 0199
a
Fig. 5
550 MIN
591
140
240
490
55 270
40÷50
30
650 MIN.
Inbouw en montage
De kookplateaus kunnen worden gemonteerd op alle
basismeublen met volgende openingen (Fig. 5).
De afstand tussen achterkant van de uitsnijmaat en de
keukenwand of achterzijde van het werkblad moet
minimaal 55 mm. zijn.
De afstand tussen de zijkant en een wand, links of
rechts moet minimaal 100mm zijn.
Zorg ervoor dat de onderzijde van een bovenkast altijd
minimal 650 mm. verwijderd is van de kookplaat.
Het kookplateau wordt als volgt bevestigd aan het
basismeublen:
1. plaats vervolgens de meegeleverde afdichting rondom
de uitsnijmaat.
2. zet het plateau precies op de juiste plaats;
3. bevestig met de speciale meegeleverde klemmen
(Fig. 6). De druk door het vastschroeven volstaat om
een groef aan te brengen in de afdichtig, waarvan het
teveel dan gemakkelijk kan worden verwijderd.
Voor het optimaal naast elkaar plaatsen van een
serie van 30 cm module-kookunits in één enkele
uitsnede in de werkplaat, een installatiekit met een
metalen steundrager kan worden gekocht bij een
serviceorganisatie die door voornoemd bedrijf is
goedgekeurd. De beschrijving hoe deze installatiekit
moet worden aangebracht treft u aan in de
verpakking van deze installatiekit.
a) Afdichting
290
510
Fig. 4
