A ligação eléctrica deve ser efectuada conforme as
normas e leis em vigor.
Antes de efectuar a ligação, confirme se:
- A tensão da rede coincide com a do aparelho.
- O dijuntor suporta a carga eléctrica do aparelho (ver
etiqueta de características)
- A alimentação eléctrica efectua-se através de uma
tomada de terra, seguindo as normas vigentes.
- A tomada e o dijuntor respectivo, são de fácil acesso
após a placa instalada.
Ligar o cabo de alimentação a uma ficha adequada para
a potência máxima da placa e para a tomada da instalação.
Assegure-se que possui uma tomada com terra em
condições.
Se deseja a ligação directa à rede, é necessário interpôr
entre o aparelho e a rede, um interruptor automático com
uma abertura mínima, entre contactos de 3 mm,
dimensionada à carga e conforme as normas em vigor.
O cabo de terra amarelo/verde, não deverá ser interrompido
pelo interruptor.
O cabo de fase de côr castanha (que vém do do terminal
‘L’, da caixa de ligações), deve ser ligado à fase da rede
de alimentação.
O cabo de alimentação deve posicionar-se, por forma a
que nenhum ponto do mesmo atinja uma temperatura a
50º acima da temperatura ambiente.
Substituiзгo do cabo de
alimentaзгo
Em caso de ser necessária a substituição do cabo de
alimentação, dever-se-á utilizar cabo do tipo H05 RR-F
ou H05V2V2-F T90, adaptado à carga e à temperatura do
local de funcionamento, sendo igualmente necessário
que o fio de terra amarelo/verde seja 2 cm mais largo que
os fios de fase e neutro (Fig. 1).
Ligação eléctrica
Instruções para o técnico instalador
As instruções que se seguem dizem respeito à
instalação e à regulação, devendo ser seguidas e
utilizadas apenas por pessoal qualificado. O aparelho
deve ser instalado correctamente em conformidade com
as normas vigentes.
Qualquer intervenção deve ser efectuada com o
aparelho desligado da corrente.
A SOCIEDADE CONSTRUTORA DECLINA TODA
A RESPONSABILIDADE POR EVENTUAIS
DANOS DERIVADOS DE UMA INSTALAÇÃO
QUE NÃO ESTEJA EM CONFORMIDADE COM
AS NORMAS VIGENTES.

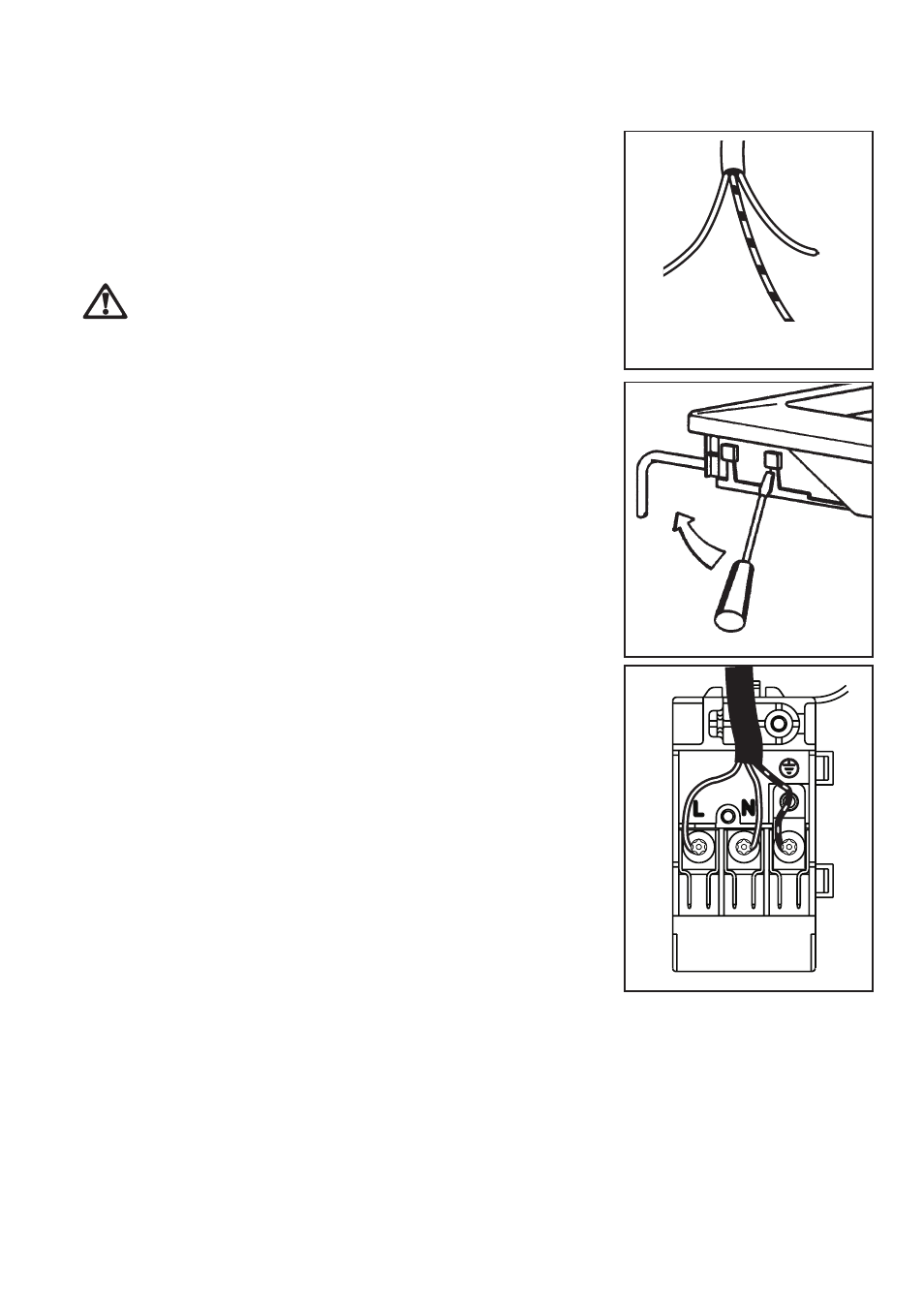

Fig. 1
Fig. 2 FO 0257
Fig. 3
Terra (amarelo/verde)
Fase
Neutro
A ligação do cabo de alimentação aos bornes é do tipo
"Y", isto é, o cabo flexível só pode ser substituido através
dum instrumento especial que só o técnico assistente
tem. Para abrir a tampa da caixa de bornes e ter acesso
aos bornes de ligação, proceda de seguinte forma:
1. Inserir a ponta da chave de parafusos na saliência
lateral dos bornes;
2. Pressionar ligeiramente e fazer força para cima (Fig.2)
Uma vez concluida a ligação, testar os elementos do
aquecimento fazendo-os funcionar durante 3 minutos.
