Auf einem Basismöbel mit Tür
In der Konstruktion des Unterbaumöbels müssen
geeignete Vorkehrungen getroffen sein, damit mögliche
Berührungen mit der Wanne der erhitzten Fläche
während des Betriebs vermieden werden. Die
empfohlene Lösung zur Vermeidung dieses Problems ist
in der Abbildung 7 dargestellt.
Die Platte unterhalb der Kochmulde muß leicht zu
entfernen sein, damit das blockieren und Lösen der
Kochmulde durch den Kundendienst gewährleistet ist.
Auf einem Basismöbel mit Backofen
Die Einbaumaße sind den Figur 5 zu entnehmen.
Für die Belüftung sind zwei Halterung vorzusehen. Die
Figuren 8 und 9 zeigen zwei mögliche Lösungen.
Die elektrischen Anschlüsse des Ofens und der
Kochmulde müssen separat ausgeführt werden und
zugänglich sein.
a) Abnehmbare Platte im Möbel
b) Raum für eventuelle
Anschlüsse

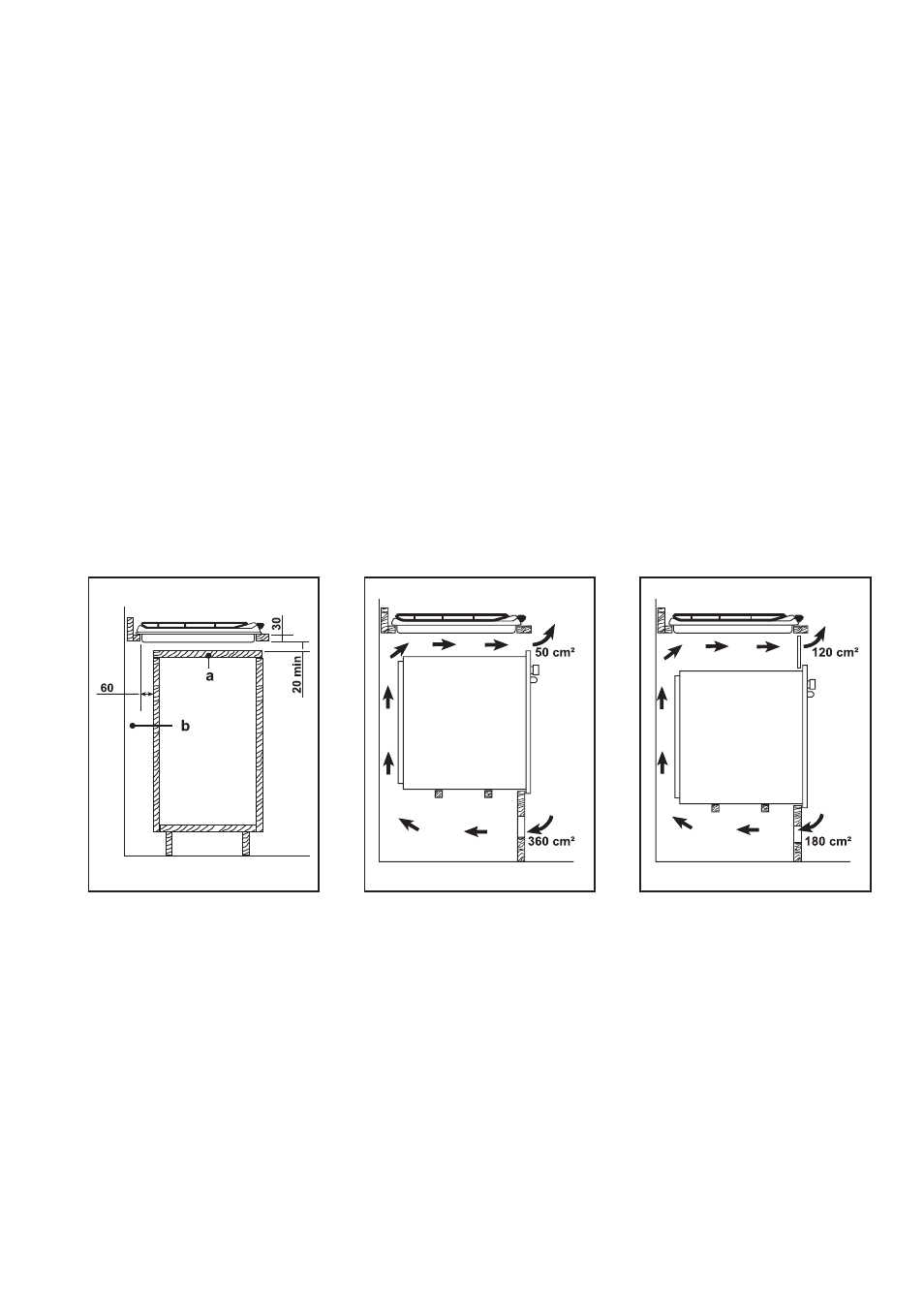

Möglichkeiten des Einbaus
Fig. 7 Fig. 8 Fig. 9
FO 2044 FO 2041 FO 2042
