1 1 Основные операции
1 Основные операции

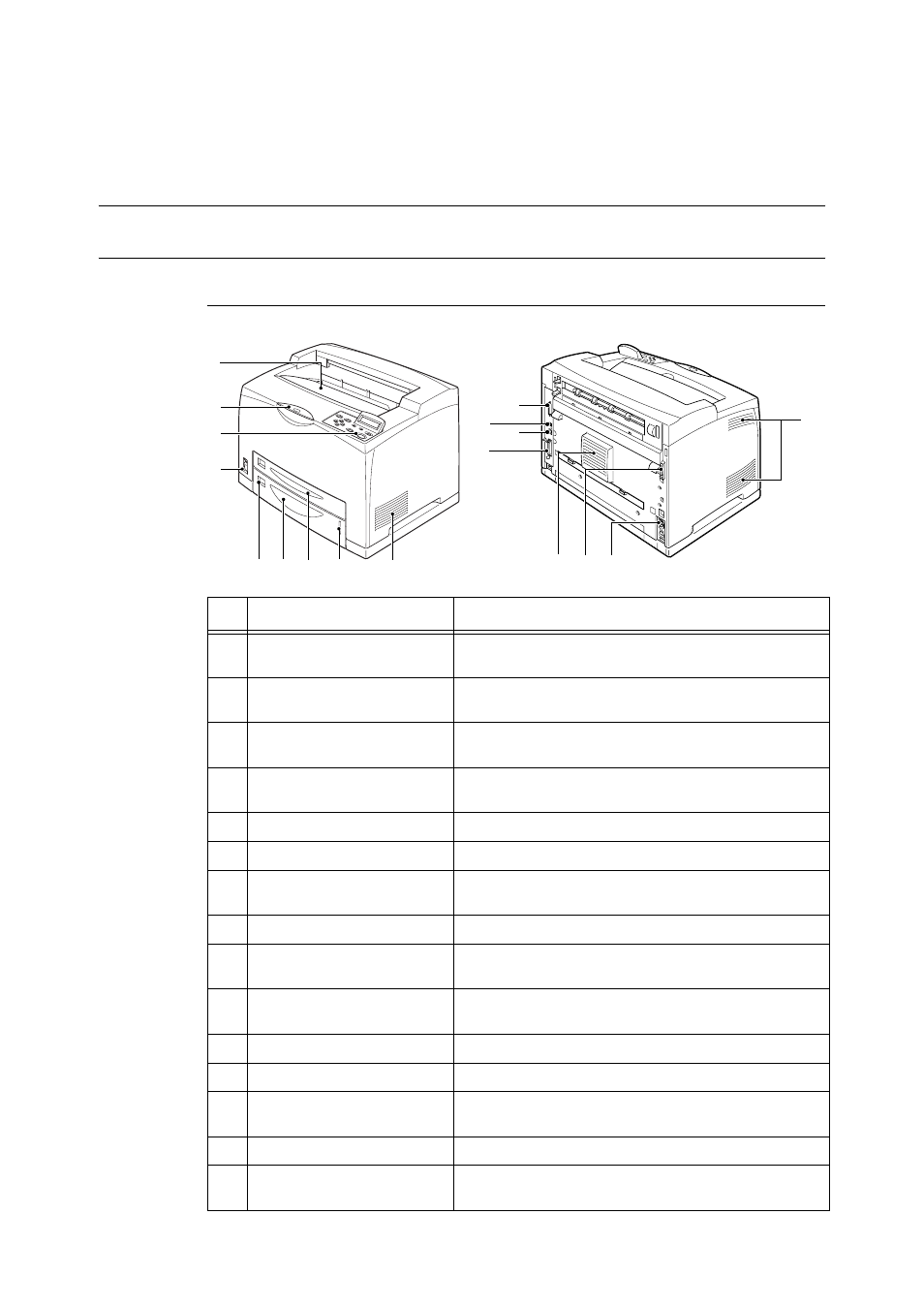

1.1 Главные компоненты и их функции
Аппарат
Стандартная конфигурация
No. Название Описание
1 Центральный выходной лоток В данный лоток изображением вниз выводятся
сделанные отпечатки.
2 Панель управления Панель управления состоит из кнопок, индикаторов и
дисплея
3 Вентиляционное отверстие Отводит тепло, препятствуя внутреннему перегреванию
принтера.
4 Индикатор бумаги Позволяет проверить количество оставшейся бумаги.
Находится на лотке на 550 листов.
5 Лоток 1 Лоток на 150 листов.
6 Лоток 2 550-sheet tray is set.
7 Наклейка формата бумаги Место для наклейки, в которой указано, бумага какого
формата находится в лотке.
8 Выключатель питания Используется для включения и выключения принтера.
9 Выходной лоток с
удлинителем Вытягивайте удлинитель лотка наружу при печати на
бумаге форматом больше А4.
10 Разъем дуплексного модуля Используется для подключения дуплексного модуля
(опция).
11 Разъем кабеля питания Используется для подключения кабеля питания.
12 Параллельный разъем Используется для подключения параллельного кабеля.
13 Сетевой разъем Предназначен для подключения сетевого кабеля при
использовании данного принтера на сети.
14 Разъем USB Используется для подключения кабеля USB.
15 Последовательный разъем Используется для подключения последовательного
кабеля.
9
8
7 3 6 5 4
14
13
12
3
3 10 11
1
2
15
