Инструкция по эксплуатации Yamaha S90 ES
Страница 89
89
1 MIDI
2
3
4
5
[UTILITY]
→ [F2] I/O → [SF2] OUTPUT → mLANMonitorSw (mLAN Monitor Switch) = on
1
MIDI
mLAN16E
S90 ES
2
Audio output
channels 1 – 14
(as 1 – 14)
3
OUTPUT L/R
jack(L&R)
4
Audio input Parts
of Performance/
Multi
5
Использование сетевого протокола mLAN
Настройки MIDI такие же, как и при подключении USB кабеля.
Каналы аудио выхода 1 – 14
При выборе Drum Voice (Тембр ударных), Performance (Перфоманс) или Multi, каждая клавиша ударных или часть
могут быть выведены с определенного аудиовыхода mLAN (каналы 1 – 14). Для получения информации о настройках
выхода, обращайтесь к разделу «Подключение к микшеру» на стр. 63.
Разъемы OUTPUT L и R
Сигналы с разъемов OUTPUT L и R (при игре на клавиатуре с использованием обычного тембра) посылают-
ся с выходных каналов mLAN 15 и 16.
Аудио вход Частей Перфоманса и Multi
Вы можете также использовать аудио с входных каналов 1 – 8 mLAN в качестве элемента Аудио входа ).
Смотрите раздел «Использование микрофона и звуков аудио устройства» на стр. 38 и « Аудио вход (AUDIO
IN)» на стр. 118.
Переключатель монитора mLAN
Для прослушивания звуков с выходных каналов mLAN 1 – 14 и входных каналов mLAN 1 – 8 ( через разъемы
OUTPUT L и R на задней панели), установите следующий параметр на «on».

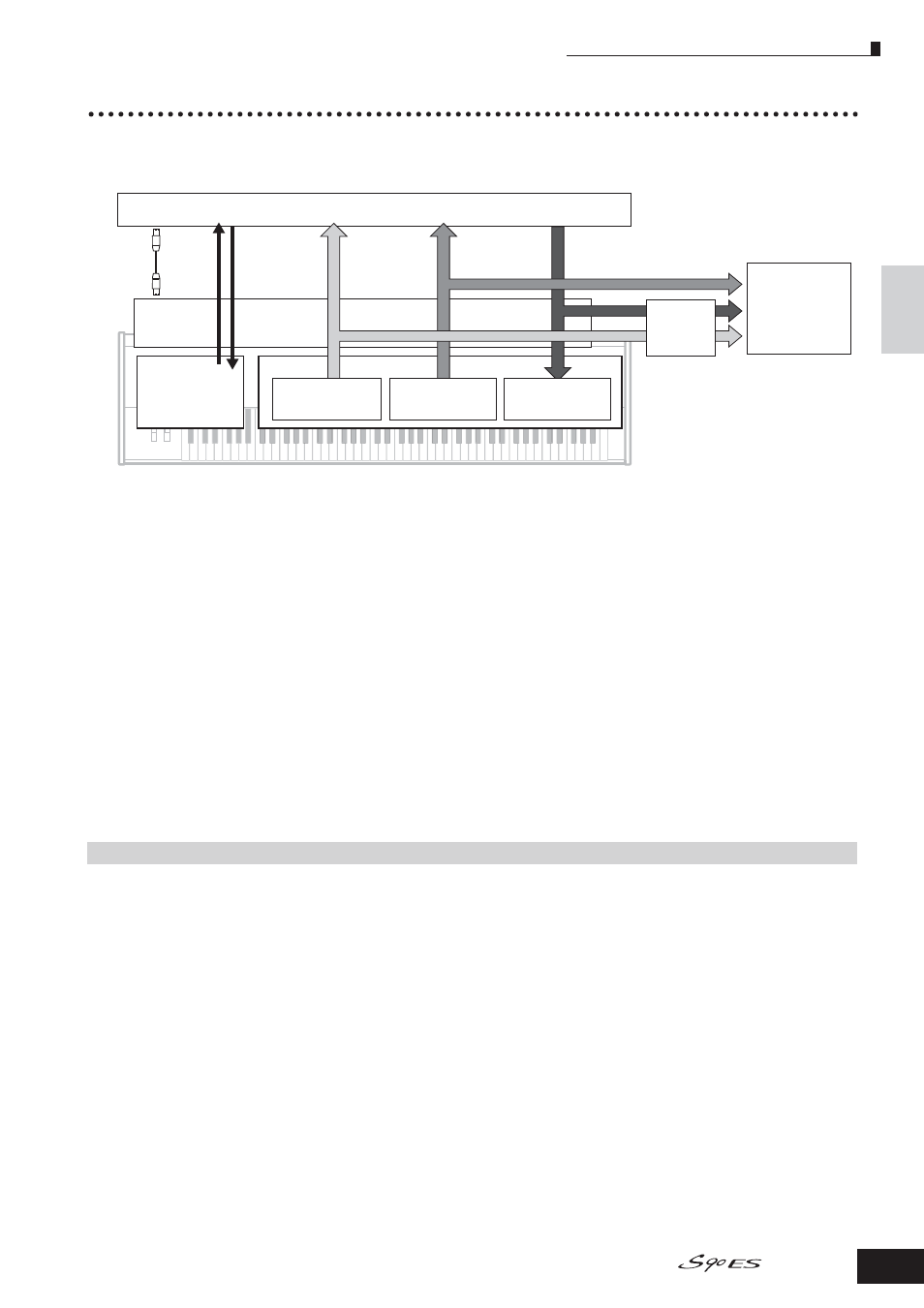

Маршрутизация сигнала Audio/MIDI с использованием интерфейса mLAN.
Подключение платы mLAN16E, с сетевым протоколом mLAN, позволяет осуществить передачу до восьми каналов аудио
входа (четыре стерео канала) и до шестнадцати выходных каналов, а также до четырех портов входа/выхода MIDI
Смотрите иллюстрацию ниже для настройки своей системы mLAN.
1
MIDI
mLAN16E
Powered speakers
S90 ES
Computer or mLAN device
IEEE1394
cable
mLAN
output
port 1 – 4
mLAN
output
channels
port 1 – 4
mLAN
output
channels
15 and 16
mLAN input cannels 1 – 8
(Stereo 4 channels)
mLAN
input
port 1 – 4
2
Audio output
channels 1 – 14
(as 1 – 14)
3
OUTPUT L/R
jack(L&R)
4
Audio input Parts
of Performance/
Multi
5
mLAN16E
Monitor
Switch
Компьютер или устройство mLAN
IEEE1394
кабель
Активные гром-
коговорители
