186
6
7
8
9
1
2
3
Plug-in SLOT
GREEN
YELLOW
ORANGE
3
2
1
Plug-in SLOT
GREEN
YELLOW
ORANGE
3
2
1
PRE 4
GUITAR/
PLUCKED
STRINGS
PLG 1
SLOT
1
SLOT
2
SLOT
3
BRASS
PLG 2
REED/PIPE
PLG 3
BASS
GM
CATEGORY
SEARCH
Руководство
Пользователя
Прило
ж
ение

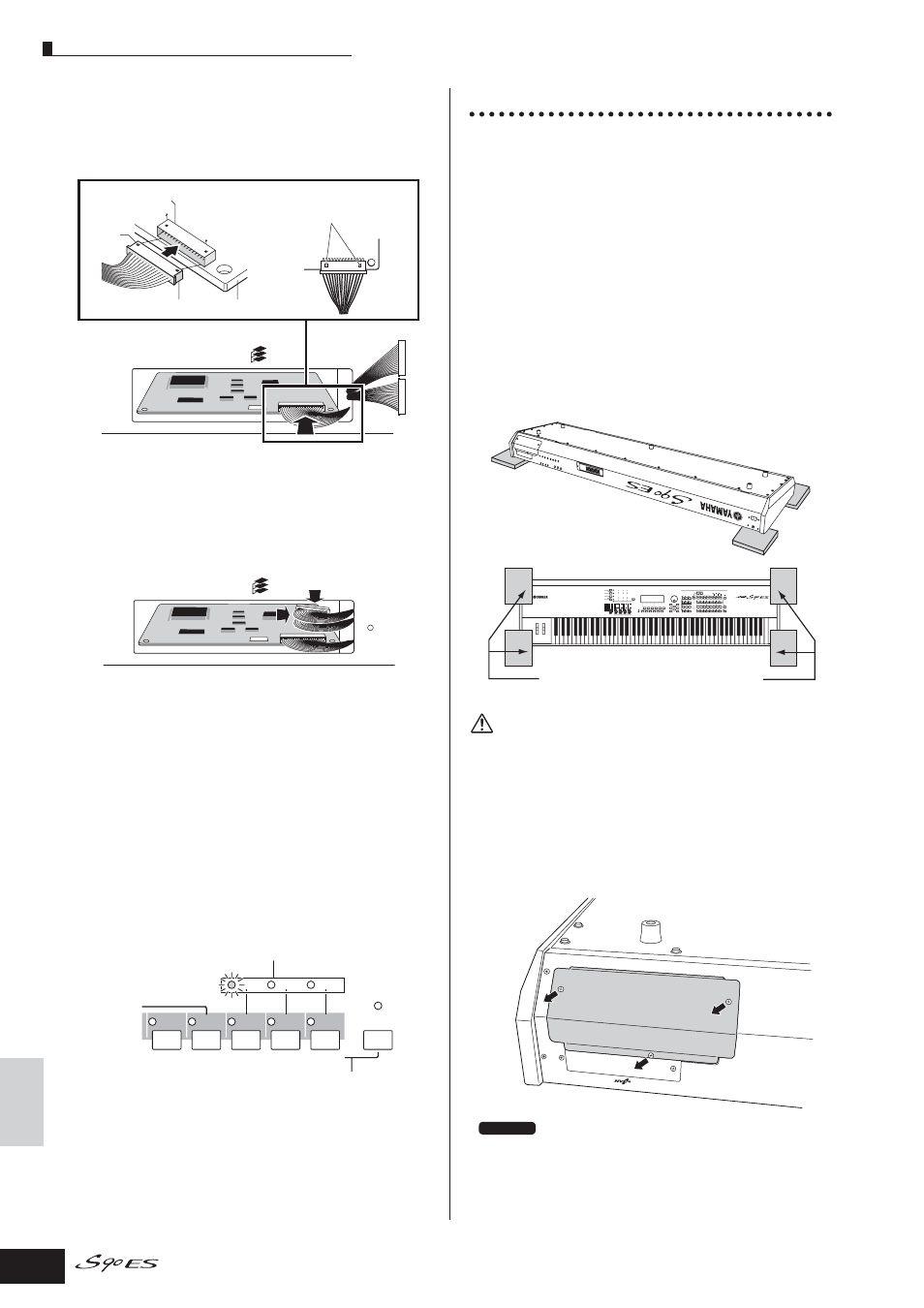

Подсоедините кабели к платам.
Убедитесь, что подсоединили нужный кабель. Следите за
цветовой маркировкой.
Слот для подключаемых плат
Нажмите на разъем,
чтобы защелки вошли в пазы
Гнездо платы
Паз
Разъем от S90 ES
Подключаемая
плата
Зеленый
Желтый
Оранжевый
Осторожно вложите кабель обратно в отсек S90
ES, убедитесь, что части кабеля не выходят за
пределы отсека.
Закройте крышку с помощью винта который Вы
снимали на шаге 2.
Проверьте, работают ли вставленные платы.
Подсоедините кабель питания к S90 ES и включите инстру-
мент. Включится главный дисплей, и в правом углу передней
панели загорятся индикаторы, соответствующие слотам. Это
будет означать, что платы успешно установлены. Если кабель
подключен неверно или непрочно, индикатор на загорится.
Слот для подключаемых плат
Зеленый
Желтый
Оранжевый
В данном примере плата установлена в слот 1
Индикатор слота
ВНИМАНИЕ
Установка mLAN16E
В S90 ES можно установить продаваемую отдельно плату расши-
рения mLAN16E
Выключите питание S90 ES, и отсоедините кабель
питания. Также убедитесь что S90 ES отключен от
всех внешних устройств.
Переверните S90 ES для получения прямого досту-
па к нижней части
Для защиты колесиков и движков положите клавиатуру на 4
угловых держателя, которые должны лежать на твердой ровной
поверхности.
Так как инструмент очень тяжелый, проводите эти действия вдвоем
или втроем.
Снимите верхнюю крышку с задней панели инс-
трумента (как показано ниже)
Задняя панель должна быть обращена к Вам, снимите винты с
крышки и снимите крышку с инструмента.
Вид клавиатуры снизу
Положите держатели под все 4 угла,
убедитесь, что не задеты колесики и движки
Важно.
Положите снятые винты в надежное место. Они понадобятся
при закрытии крышки после установки mLAN16E. Убедитесь, что
крышка также лежит в надежном месте. Не оставляйте крышку
внутри инструмента.
ВАЖНО.
ВАЖНО.
Установка опционального оборудования.
