Основная структура
В данном разделе дается простой и понятный обзор S90 ES – ширкий диапазон самых современных функций, функции
управления MIDI и исполнения, а также удобная система управления файлами – все приспособлено для сохранения ори-
гинальных данных, созданных этим инструментом.
Внутренняя структура (Обзор системы)

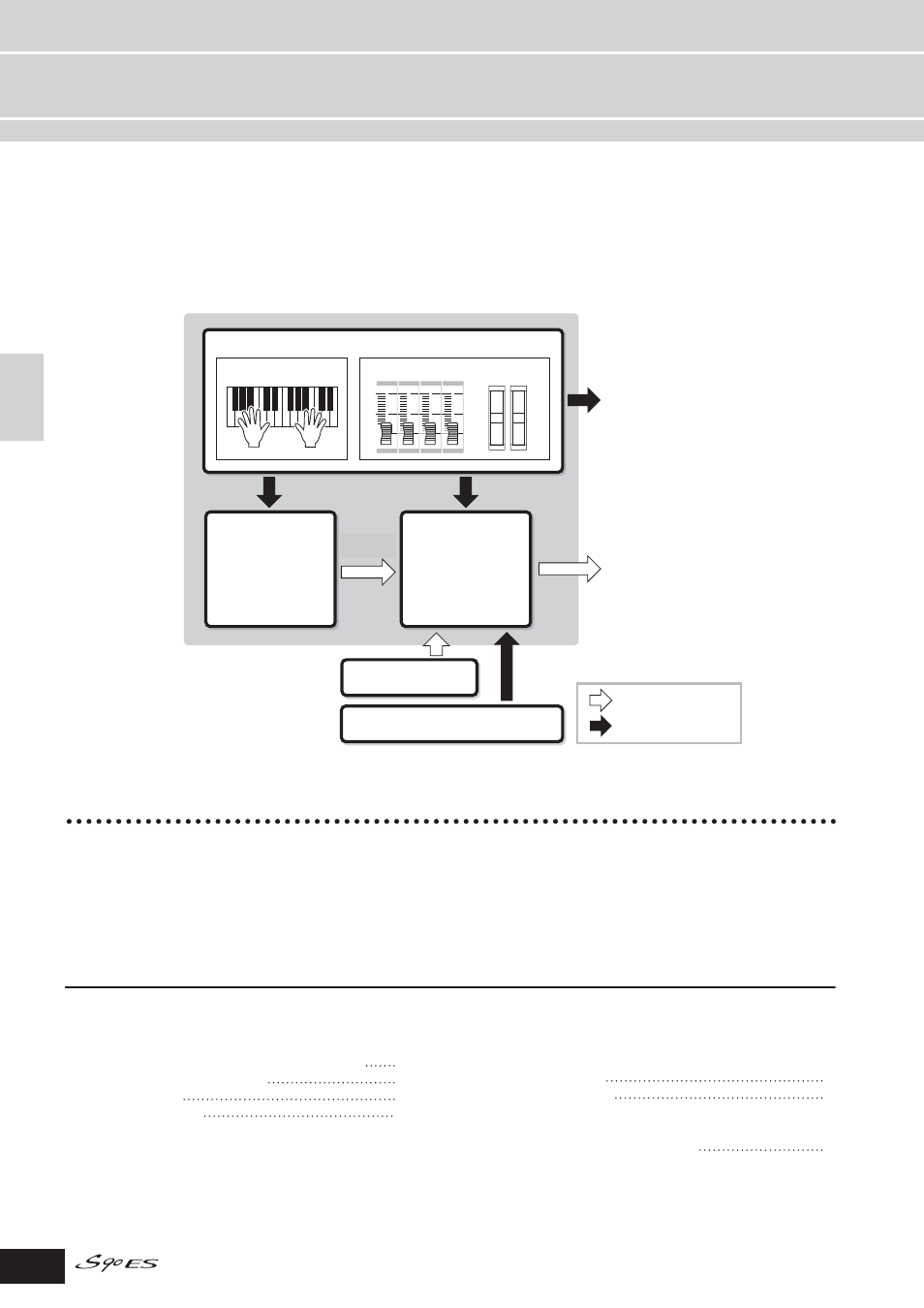

Синтезатор состоит из нескольких блоков, как показано ниже:
Блок управления
Клавиатура
Контролеры
MIDI выход
Блок тон
генератора
Внутренняя плата
AWM2
Тембр
Перфоманс
Multi
Блок эффекта
Реверберация
Хорус
Мастер эффект
Эквалайзер части
Мастер эквалайзер
Микрофон, гитара,
бас гитара, аудио
оборудование и так далее
Audio (звуковой)
выход
Прохождение аудио
сигнал
Прохождение MIDI
сообщений
Внешний MIDI инструмент
Воспроиз-
ведение
Блок управления
Этот блок состоит из клавиатуры, колес изменения высоты тона и модуляции, ползунков управления и так далее. Сама кла-
виатура не генерирует звуки, вместо этого, она генерирует / передает сообщения влкючения / выключения ноты, скорость
и другую информацию (MIDI сообщения) на блок тон-генератора синтезатора, который и воспроизводит ноты. Регуляторы
также генерируют / передают MIDI сообщения. Блок тон генератора синтезатора воспроизводит звуки в соответствии с MIDI
сообщениями, передаваемыми с клавиатуры и регуляторов.
Регуляторы, поддерживаемые S90 ES
Ниже перечислены регуляторы, которые вы можете использовать на данном синтезаторе и страницы со ссылками на
разделы с информацией о них.
■ Контролеры (продаются отдельно) которые могут быть
подключены к задней панели S90 ES
Педальный контролер
стр. 60
Ножной переключатель
стр. 59
Breath Controller (MIDI контролер дыхания исполнителя
– преобразует воздушное давление
в последовательность MIDI сигналов)
стр. 59
■ Регуляторы, которыми оборудован S90 ES
Клавиатура (Начальное касание, послекасание) . стр. 16
Колесо изменения высоты тона.
стр. 41
Колесо модуляции
стр. 41
Ползунок управления
стр. 42
Руководство
Пользователя
