Страница 117: Блок тон генератора (пример)
Basic Structure
117
MIDI Port 1
Part 1
Part 2
Part 14
Part 15
Part 16
Part 1
Part 2
Part 14
Part 15
Part 16
Part 1
Part 2
Part 14
Part 15
Part 16
(for the internal tone
generator/Plug-in Board)
MIDI Port 2
(for the Plug-in Board)
MIDI Port3
(for the Plug-in Board)
....
....
....
Внутренняя структура (Обзор системы)

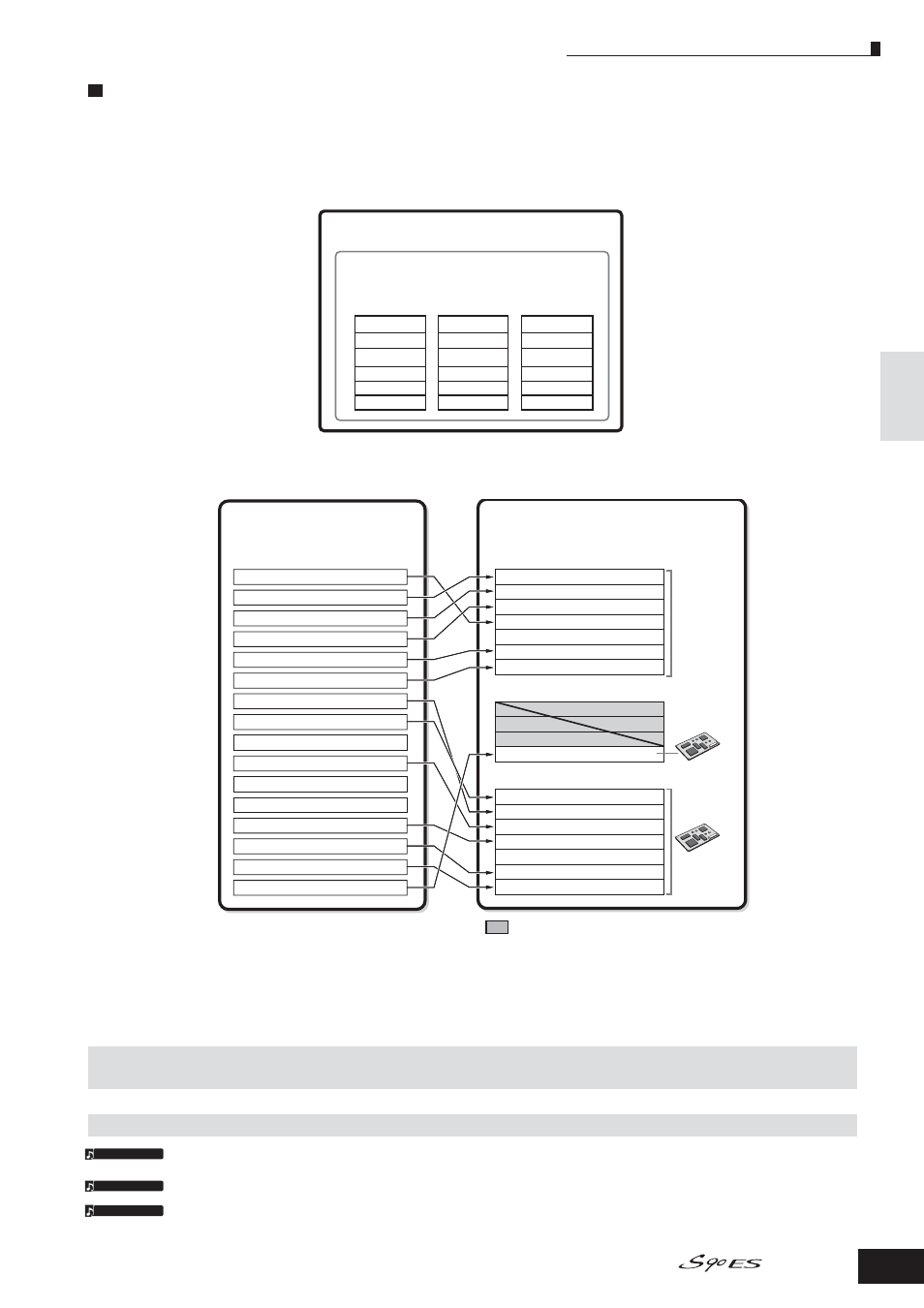

Структура части блока тона генератора в режиме Multi/Sequence Play.
Этот режим позволяет использовать несколько Частей и назначить различные Тембры на воспроизведение для каждой
Части. Поскольку различные MIDI каналы могут быть установлены на каждую часть блока тон-генератора, можно исполь-
зовать внешний MIDI секвенсер для воспроизведения звуков. Как показано ниже, данные секвенции каждого трека вос-
производят соответствующие Части (имеющие одинаковые назначения канала MIDI) в блоке тон-генератора.
В режиме Multi предусмотрено до 48 частей. Однако максимальное количество реально используемых частей составляет
34, как будет видно позже на примере.
Блок тон генератора
Режим Multi
MIDI Port 1
для внутреннего
тон/генератора /
плата Plug-in )
MIDI Port 2
(для платы Plug-in )
MIDI Port3
(для платы the
Plug-in )
Часть 1
Часть 1
Часть 1
Часть 2
Часть 2
Часть 2
Часть 14
Часть 14
Часть 14
Часть 15
Часть 15
Часть 15
Часть 16
Часть 16
Часть 16
Этот пример применим при инсталляции одной многотембральной платы Plug-in и двух однотембральных
плат Plug-in и назначении многотембральной платы на Порт 3, а однотембральных плат на порт 2.
Эти части не используются
Части 1 – 16 порта MIDI многотембральной платы Plug-in
соответствуют частям 17 – 32 Multi
При использовании внутреннего тон-генератора S90 ES, установите порт MIDI каждого трека секвенсера на «1». Имейте в виду,
что данные, принятые через Порт 2 и 3 не могут звучать на блоке внутреннего тон-генератора Тон-генератор установленной пла-
ты Plug-in могут быть озвучены через любой из MIDI портов 1 – 3. Для настройки применого канала MIDI на работу в многотемб-
ральном режиме (режим Multi), используйте следующую операцию в режиме Multi.
[MULTI/SEQ PLAY] (выберите режим Multi) → выбор Multi → [EDIT] → выбор Части → [F1] VOICE → [SF2]
MODE → ReceiveCh
Для установки назначения номера порта для платы Plug-in используйте следующую операцию.
[UTILITY] → [F6] PLUG → [SF2] MIDI
Плата Plug-in позволяет одновременно использовать один тембр. Обратите внимание, что нельзя назначить несколько Темб-
ров платы Plug-in на несколько частей в одно и то же время.
Подключаемая плата Multi Part Plug-in может быть установлена только в слот 3.
Тембры и соответствующие настройки (громкость, панорамирование и так далее) звучать в соответствии с параметрами
текущей части. Другие настройки, такие как контролеры и типы эффектов соответствуют общим параметрам текущей про-
граммы Multi.
Примечание.
Примечание.
Примечание.
Трек 1
Канал передачи = 1
(Порт 1)
Трек 2
Канал передачи = 2
(Порт 1)
Трек 3
Канал передачи = 3
(Порт 1)
Трек 4
Канал передачи = 4
(Порт 1)
Трек 5
Канал передачи = 5
(Порт 1)
Трек 6
Канал передачи = 6
(Порт 1)
Трек 7
Канал передачи = 7
(Порт 3)
Трек 8
Канал передачи = 8
(Порт 3)
Трек 9
Канал передачи = выкл (Порт выкл)
Трек 10
Канал передачи = 10
(Порт 3)
Трек 11
Канал передачи = 11 ( Порт выкл)
Трек 12
Канал передачи = выкл (Порт выкл)
Трек 13
Канал передачи = 13
(Порт 3)
Трек 14
Канал передачи = 14
(Порт 3)
Трек 15
Канал передачи = 15
(Порт 3)
Трек 16
Канал передачи = 16
(Порт 2)
MIDI Port 1
Блок тон генератора (пример)
часть 1
(Канал приема = 2)
часть 2
(канал приема = 3)
часть 3
(канал приема = 4)
часть 4
(канал приема = 1)
....
часть 15
(канал приема = 5)
часть 16
(канал приема = 6)
Часть 17 (Часть 1) (Канал приема = 8)
Часть 18 (Часть 2) (Канал приема = 7)
Часть 19 (Часть 3) (Канал приема = 10)
Часть 20 (Часть 4) (Канал приема = 13)
Часть 31 (Часть 15) (Канал приема = 14)
Часть 32 (Часть 16) (Канал приема = 15)
Внешний секвенсер (пример)
На иллюстрации ниже приведены возмож-
ные примеры настроек при использовании
секвенсера или программного обеспечения
компьютера для воспроизведения S90 ES
MIDI Port 2
Internal
Tone
Generator
MIDI Port 3
Multi-part
Plug-in Board
Single-part
Plug-in Board
