В режиме performance, Основная с тр укт ура – Инструкция по эксплуатации Yamaha S90 ES
Страница 122
122
• •
A
B
(VCE INS)
*5
*3
*4
*5
*1
*1
*2
*2
*2

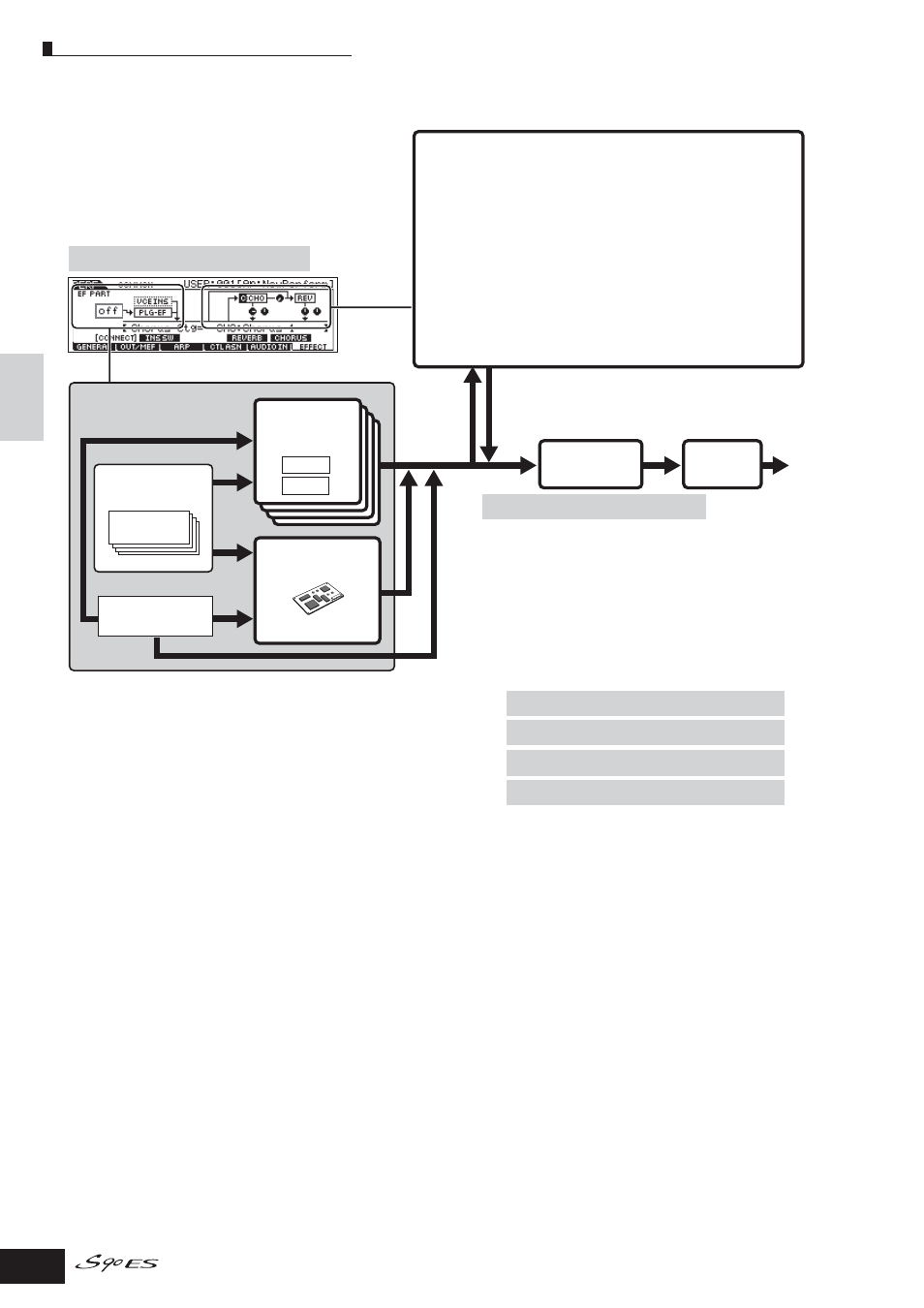

Внутренняя структура (Обзор системы)
[PERFORM] → выбор Перфоманса → [EDIT] →
[COMMON] → [F6] EFFECT → [SF1] CONNECT
System effects (Эффект реверберации и хоруса)
Chorus Ctg, Chorus Typ (Категория эффекта хоруса, Тип эффекта
хоруса) Reverb Typ (Тип эффекта реверберации)
Определяет тип эффекта хоруса
Посыл хоруса, посыл реверберации
Определяет уровень звука (с вставок А или В или сигнал без эффекта)
посылаемого на эффект хоруса / реверберации. Настройки 0 - 127
Возврат хоруса, возврат реверберации, панорамирование хору-
са, панорамирование реверберации.
Определяет уровень Возврата и поизцию панорамирования для
настроек эффекта Хоруса / реверберации: Настройки 0 - 127, L63
(полностью влево) - C (центр) - R63 (полностью вправо)
Хорус на реверберацию
Определяет уровень посыла сигнала, посылаемого с эффекта хоруса
на эффект реверберации.
Тип подключения вставки зави-
сит от настройки Тембра, назна-
ченного на выбранную часть
Блок тон
генератора
Part 1
Part EQ *3
Часть 1
Эффект вставки
Эффекты вставки
Plug-in(PLG-EF)
После установки
платы PLG100-VH :
Посыл
ревербера-
ции,
посыл хо-
руса
Возврат реверберации
возврат хоруса
Мастер эффект
Мастер
эквалайзер
*1
Выбор части, к которой будет применен эффект вставки
TheЭффект вставки зависит от настройки Тембра,
назначенного на выбранную часть.
[PERFORM] → выбор Перфоманса → [EDIT] →
[COMMON] → [F6] EFFECT → [SF2] INS SW
Изо всех частей Аудио входа, эффект вставки может быть
применен только а Части А/Ц входа.
*2
Выберите части, на которую будет применен эффект
вставки Plug-in. Это может быть одна из частей 1 – 4,
частей Plug-in 1 – 3 и часть аудио входа (параметр части
Plug EF).
Настройки Part 01 - Part 04, Part AD, Part P2 - Part P3, off”
[PERFORM] → Выбор перфоманса → [EDIT] →
Выбор части → [F3] EQ
[PERFORM] → выбор перфоманса → [EDIT] →
[COMMON] → [F2] OUT/MEF → [SF1] OUT
[ PERFORM] → выбор перфоманса → [EDIT] →
[COMMON] → [F2] OUT/MEF → [SF2] MEQ
[PERFORM] → Выбор перфоманса → [EDIT] →
[COMMON] → [F1] GENERAL → [SF3] MEQ OFS
[PERFORM] → выбор перфоманса → [EDIT]
→ [COMMON] → [F2] OUT/MEF → [SF3] MEF
*4
часть аудио входа
Руководство
Пользователя
● В режиме Performance
Параметры Эффекта в режиме Перфоманса устанавливаются для каждого Перфоманса.
