Установка и подключение телевизора
Ус
тан
ов
ка
и
под
кл
ю
че
ни
е
тел
ев
изора
RUS

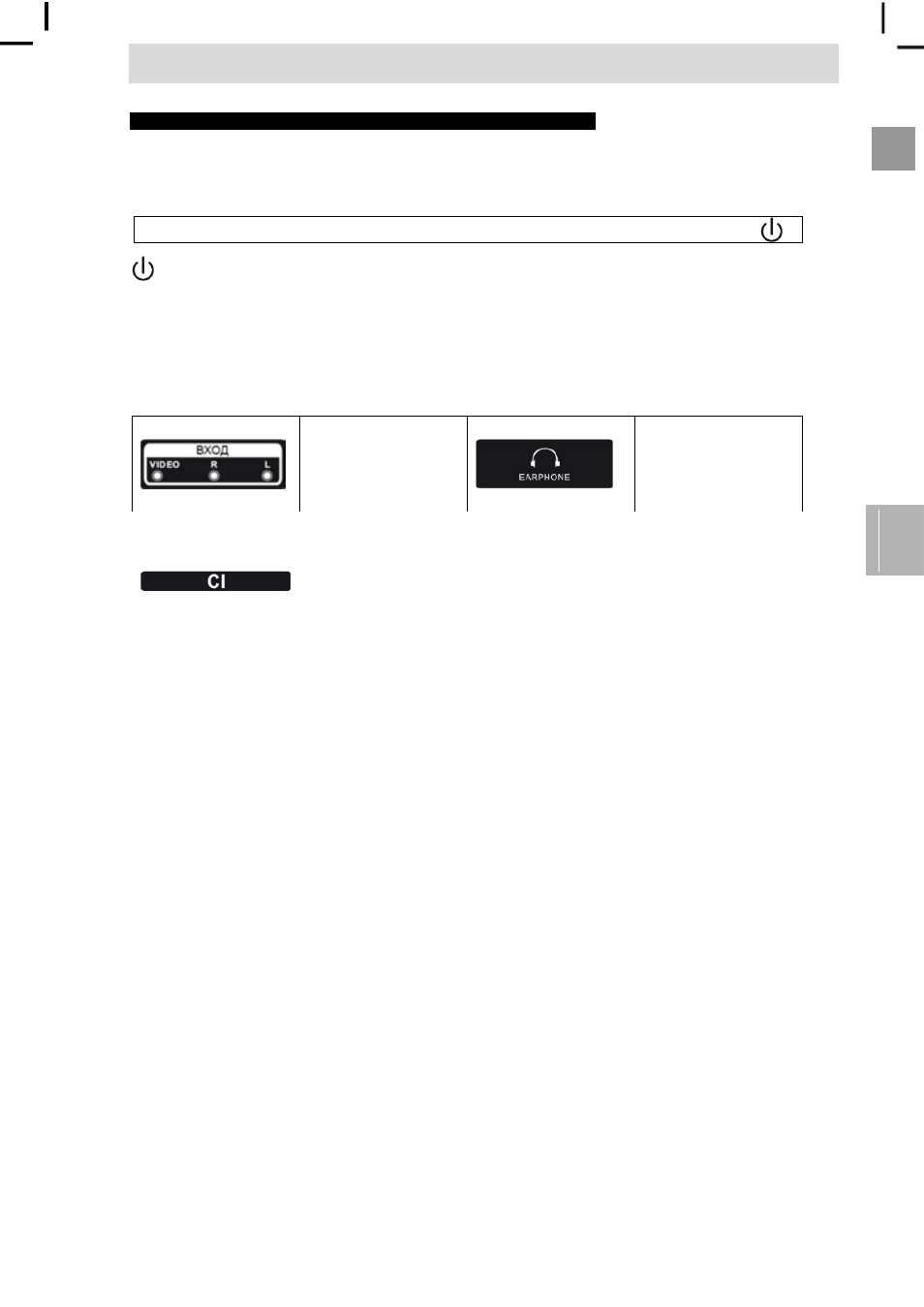

Кнопки и интерфейсы
Кнопки
Примечание: Ниже приведено схематическое описание. Фактическое расположение
кнопок может отличаться в зависимости от модели.
VOL+ VOL- CH+ CH- MENU SOURCE
: ВКЛ/ВЫКЛ питания.
SOURCE:
Выбор источника.
MENU:
Отображение главного МЕНЮ и подтверждение выбора пункта МЕНЮ.
CH+/-:
Выбор канала.
VOL+/-: Настройка громкости.
Интерфейсы
Примечание: Ниже приведено схематическое описание. Фактическое расположение интерфейсов может отличаться в
зависимости от модели.
Вход АV
Подключение внешнего
видео источника и
соответствующего
правого/левого аудио
канала
Выход для НАУШНИКОВ.
При подключении
наушников, динамики
отключаются
РАЗЪЕМ ДЛЯ КАРТЫ
Разъем для карт CI
(общего интерфейса).
Требуется наличие
модуля условного
доступа CAM,
используемого для
подключения платных
каналов.
Вход USB
Вход для подключения
USB устройств для
проигрывания файлов
мультимедиа или записи
программ посредством
функции PVR
Вход Y Pb Pr
Композитный вход для
подключения DVD
проигрывателя или
видеомагнитофона (в
некоторых моделях
данный интерфейс
отсутствует)
Вход SCART
Стандартный вход.
Поддерживает
композитный и RGB
входной сигнал.
Поддержка европейских
стандартов сигнала (в
некоторых моделях
данный интерфейс
отсутствует)
Вход HDMI
Вход цифрового сигнала
HDMI.
КОАКСИЛЬНЫЙ
Подключение ресивера
SPDIF
ANT 75
Подключение
телевизионного
антенного кабеля
(75/УКВ/УВЧ)
ПК АУДИО ВХОД
Аудио вход при
использовании входа
VGA
Вход VGA
Вход аналогового
сигнала от ПК
21
