2.2 Дисплей и пульт управления
Дисплей

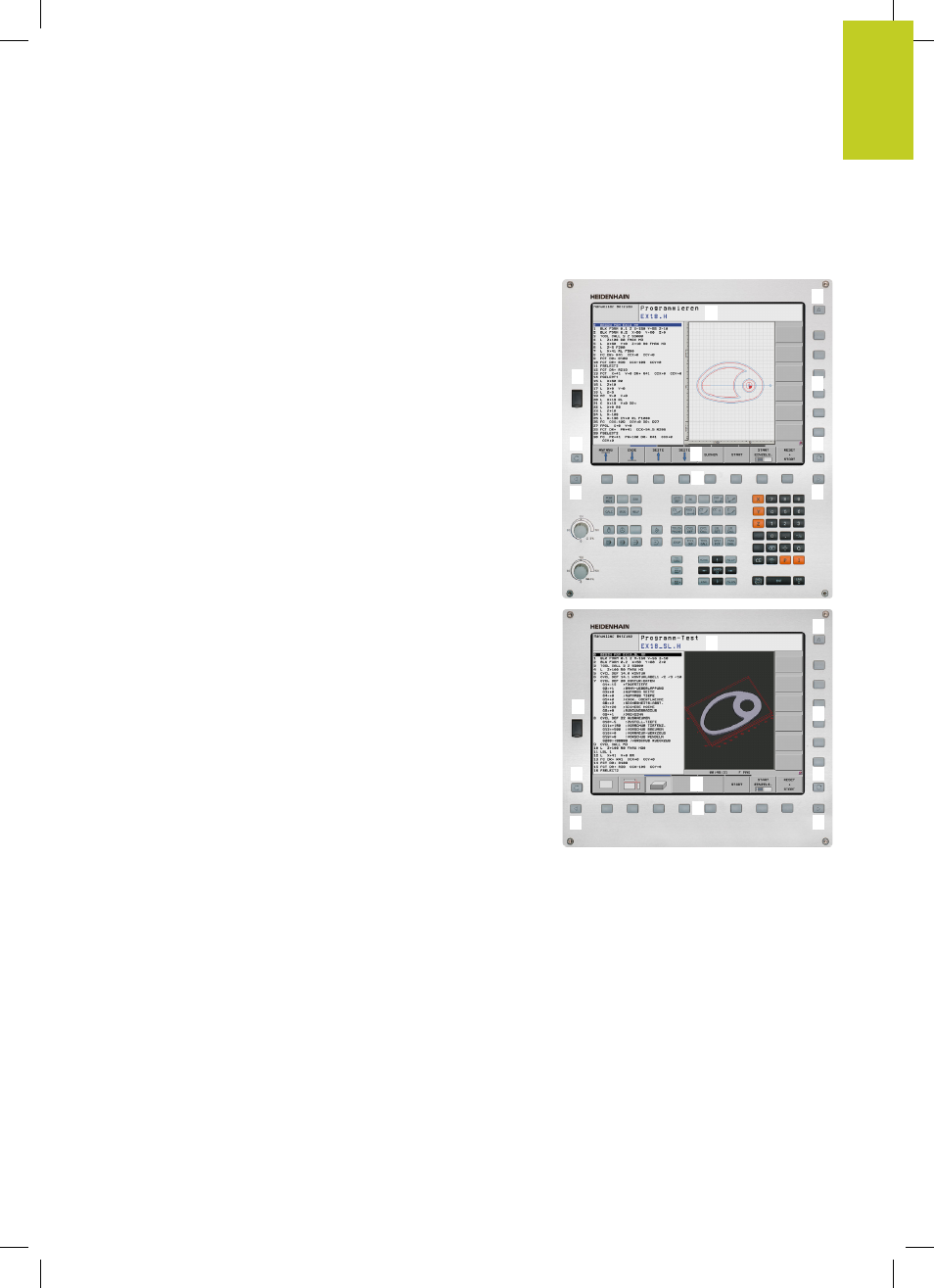

Система ЧПУ поставляется в компактной версии или с
отдельным экраном и пультом управления. В обоих вариантах
она имеет 15-ти дюймовый плоский экран.
1 Заглавная строка
При включенном ЧПУ в заглавной строке дисплея
отображаются выбранные режимы работы: слева -
режимы работы станка, а справа - режимы работы при
программировании. В более широком поле заглавной
строки указан тот режим работы, на который переключен
дисплей: там появляются вопросы диалогового окна и
тексты сообщений (исключение: если ЧПУ обеспечивает
только индикацию графики).
2 Клавиши Softkey
В нижней строке ЧПУ выводятся другие функции на панели
Softkey. Выбор этих функций осуществляется с помощью
клавиш, расположенных ниже. Для ориентации узкие
полосы непосредственно над панелью Softkey указывают
на количество панелей Softkey, которые можно выбрать
черными клавишами со стрелкой, находящимися снаружи.
Активная панель Softkey отображается подсвеченной
полосой
3 Клавиши выбора Softkey
4 Переключение панелей Softkey
5 Разделение экрана дисплея
6 Клавиша переключения дисплея для режимов работы
станка и режимов работы программирования
7 Клавиши выбора Softkey для клавиш Softkey
производителя станков
8 Переключение панелей Softkey производителя станков
9 USB-разъем
