Ручное управление и наладка
14.7 Калибровка измерительного щупа 3D(опция ПО "Функции
измерительных щупов")
14
428
TNC 620 | Руководство пользователя «Программирование DIN/ISO» | 3/2014

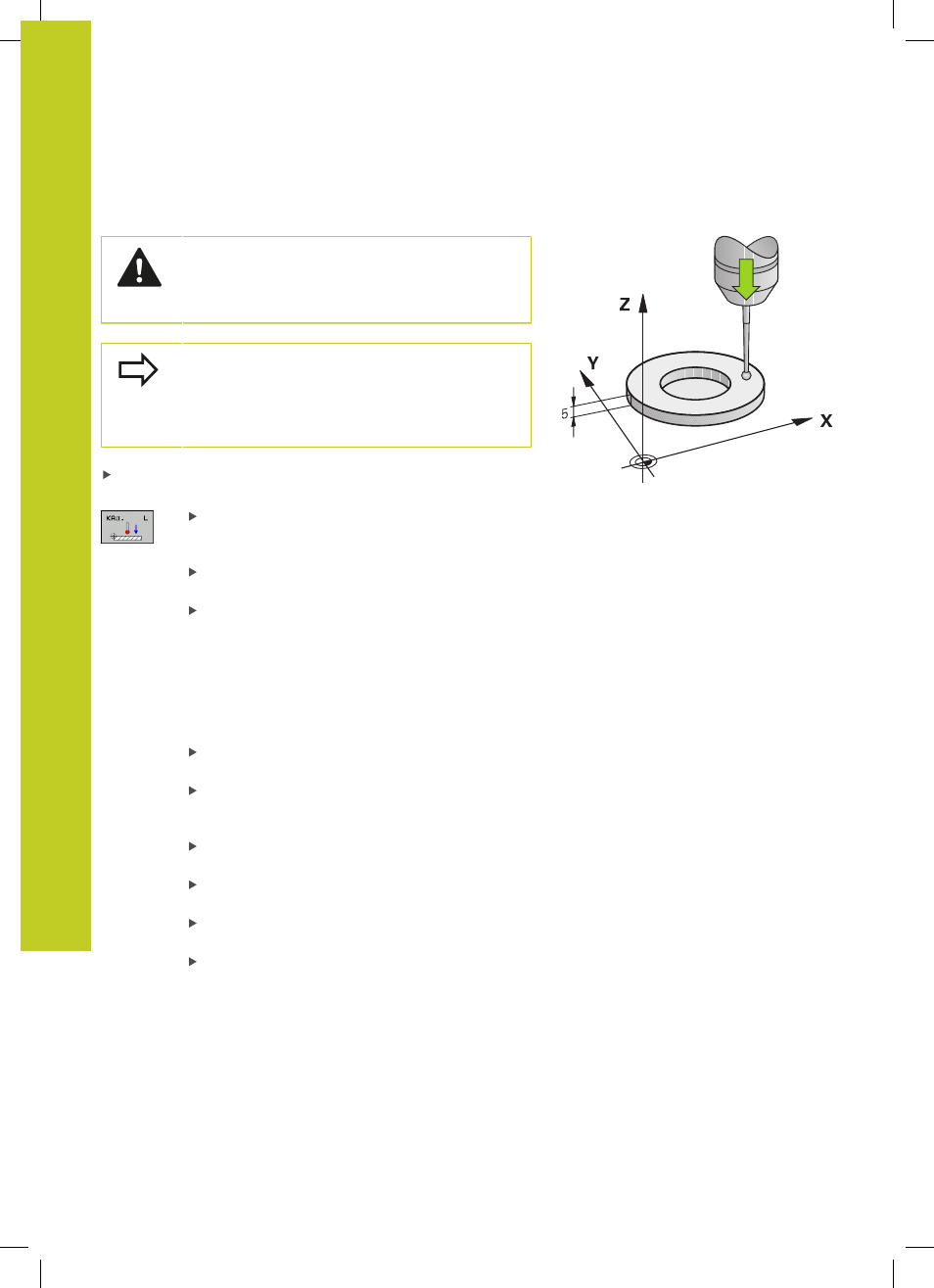

Калибровка рабочей длины
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Рабочая длина измерительного щупа
всегда отсчитывается от точки привязки
инструмента. Как правило, производитель станка
устанавливает точку привязки инструмента на
переднем конце шпинделя.
Назначьте точку привязки на оси шпинделя таким образом,
чтобы для стола станка действовало: Z=0.
Выберите функцию калибровки длины щупа:
нажмите Softkey KAL. L. ЧПУ выведет на экран
окно меню с полями ввода
Привязка для длины: введите высоту
регулировочного кольца
Новый угол шпинделя при калибровке:
угол шпинделя определяется с помощью
калибровки. Система ЧПУ использует значение
CAL_ANG из таблицы измерительного щупа в
качестве постоянного значения. Если оператор
изменяет значение, система ЧПУ сохраняет
его при калибровке в таблице измерительнного
щупа.
Установите измерительный щуп вплотную над
поверхностью регулировочного кольца
Если необходимо, измените направление
перемещения: выберите его с помощью Softkey
или клавиш со стрелками
Ощупывание поверхности: нажмите внешнюю
клавишу START
Проверка результатов (изменение значений
при необходимости)
Нажмите Softkey OK, чтобы применить
значения
Нажмите Softkey ENDE, чтобы завершить
функцию калибровки
