Программирование первой части 1.3
1
TNC 620 | Руководство пользователя «Программирование DIN/ISO» | 3/2014
49

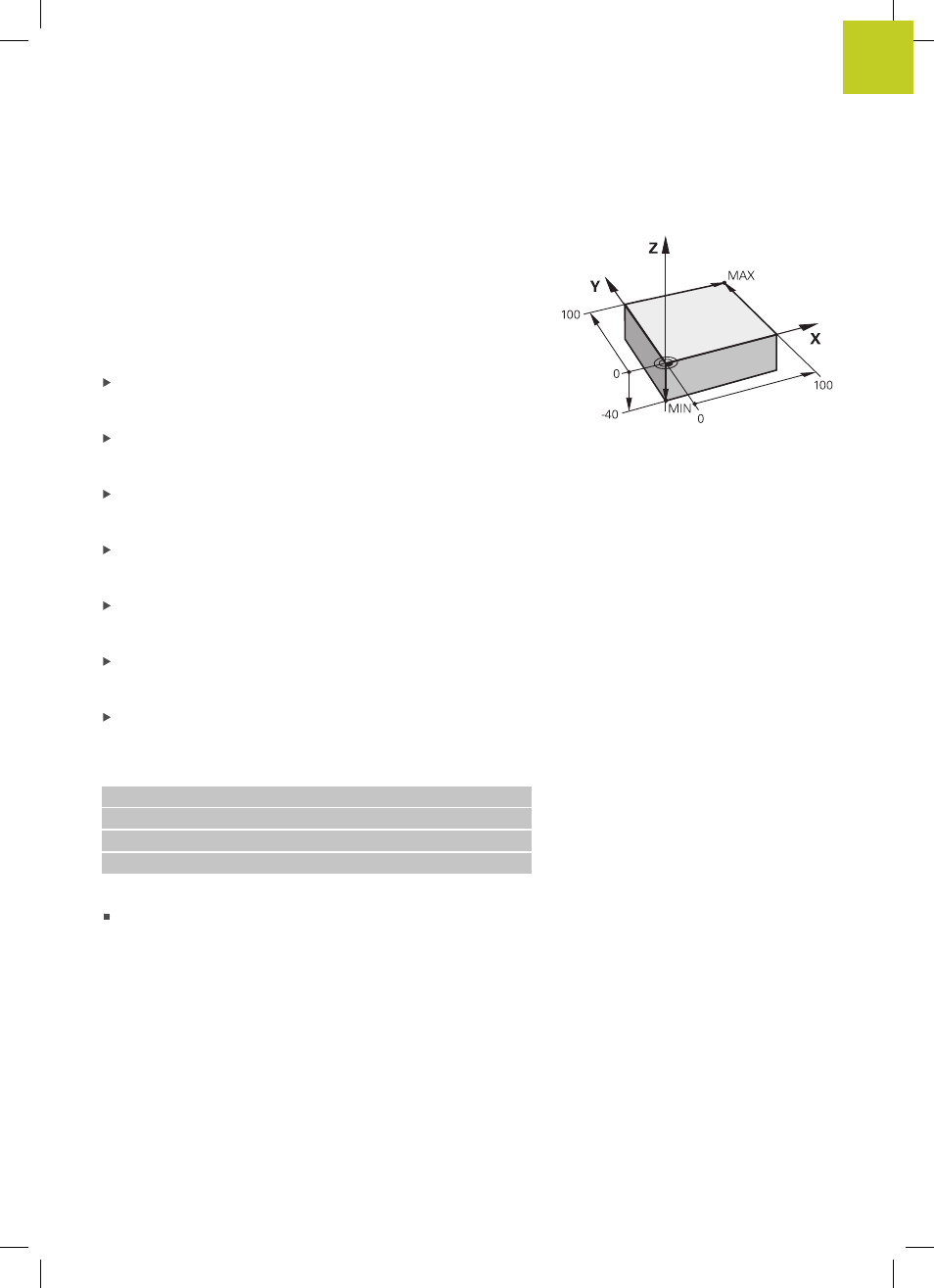

Определение заготовки
Сразу после того, как будет открыта новая программа, ЧПУ
запустит диалоговое окно ввода определения заготовки.
В качестве определения заготовки всегда используется
параллелепипед, для которого задаются MIN- и MAX-точка
относительно выбранной точки привязки.
После открытия оператором новой программы ЧПУ
автоматически вводит определение заготовки и запрашивает
необходимые данные заготовки:
Ось шпинделя Z Плоскость XY : введите активную ось
шпинделя. G17 записывается как предварительная
настройка, вводится кнопкой ENT
Определение заготовки: минимум X
: наименьшая
X-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Определение заготовки: минимум Y
: наименьшая
Y-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Определение заготовки: минимум Z
: наименьшая
Z-координата заготовки относительно точки привязки,
например, -40; подтвердите кнопкой ENT
Определение заготовки: максимум X
: наибольшая
X-координата заготовки относительно точки привязки,
например, 100; подтвердите кнопкой ENT
Определение заготовки: максимум Y
: наибольшая
Y-координата заготовки относительно точки привязки,
например, 100; подтвердите кнопкой ENT
Определение заготовки: максимум Z
: наибольшая
Z-координата заготовки относительно точки привязки,
например, 0; подтвердите кнопкой ENT
Примеры NC-кадров
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
Подробная информация по данной теме
Определение заготовки: Стр. 92
