Представление заготовки в рабочем пространстве (опция ПО
"Дополнительные графические возможности")
16.2
16
TNC 620 | Руководство пользователя «Программирование DIN/ISO» | 3/2014
469
16.2 Представление заготовки в
рабочем пространстве (опция ПО
"Дополнительные графические
возможности")
Применение

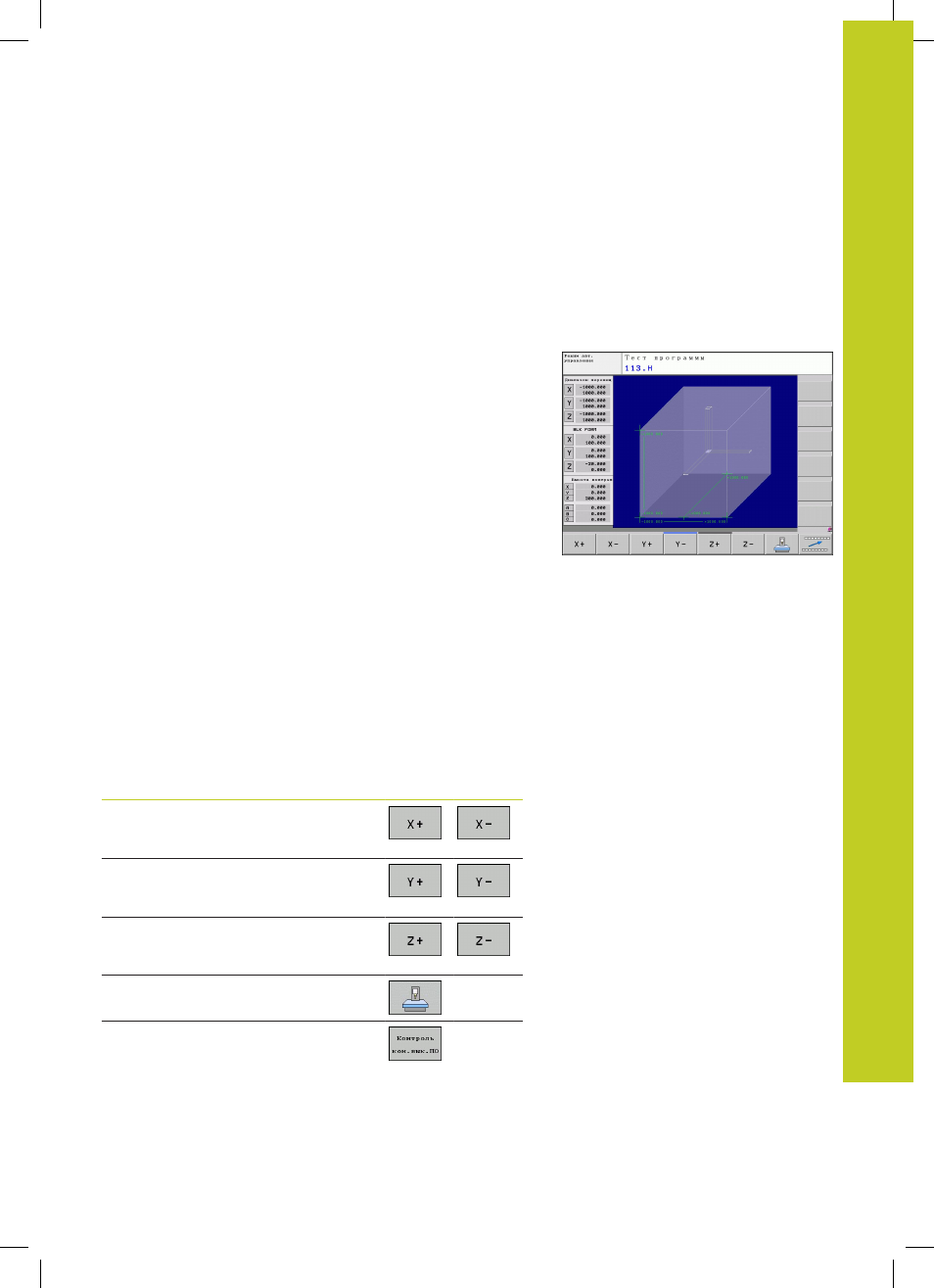

В режиме работы "Тест программы" можно при помощи
графики проверять положение заготовки или опорной точки в
рабочем пространстве станка, а также активировать контроль
рабочего пространства в режиме работы "Тест программы":
для этого следует нажать клавишу Softkey ЗАГОТОВКА В
РАБ. ПРОСТР. . Используя клавишу Softkey Контроль кон.
выкл. ПО (вторая панель Softkey), можно активировать или
деактивировать эту функцию.
Следующий прозрачный параллелепипед изображает
заготовку, размеры которой находятся в таблице BLK-ФОРМА.
ЧПУ берет размеры из определения заготовки, заданного в
выбранной программе. Параллелепипед заготовки определяет
систему координат ввода, нулевая точка которой находится
внутри параллелепипеда области перемещения.
Местонахождение заготовки в пределах в рабочего
пространства, как правило, несущественно для теста
программы. Если однако, активируется контроль рабочего
пространства, то следует так смещать заготовку "графически",
чтобы лежала она в пределах рабочего пространства.
Используйте для этого клавиши Softkey, приведенные в
таблице.
Кроме того, можно активировать действующую опорную точку
для режима работы "Тест программы" (см. приведенную далее
таблицу, последнюю строку).
Функция Softkey
Смещение заготовки в
положительном/отрицательном
направлении по оси X
Смещение заготовки в
положительном/отрицательном
направлении по оси Y
Смещение заготовки в
положительном/отрицательном
направлении по оси Z
Отобразить заготовку относительно
заданной точки привязки
Включение или выключение функции
контроля
