PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2

12

TNC 620 | Руководство пользователя «Программирование DIN/ISO» | 3/2014

353

Параметры ввода

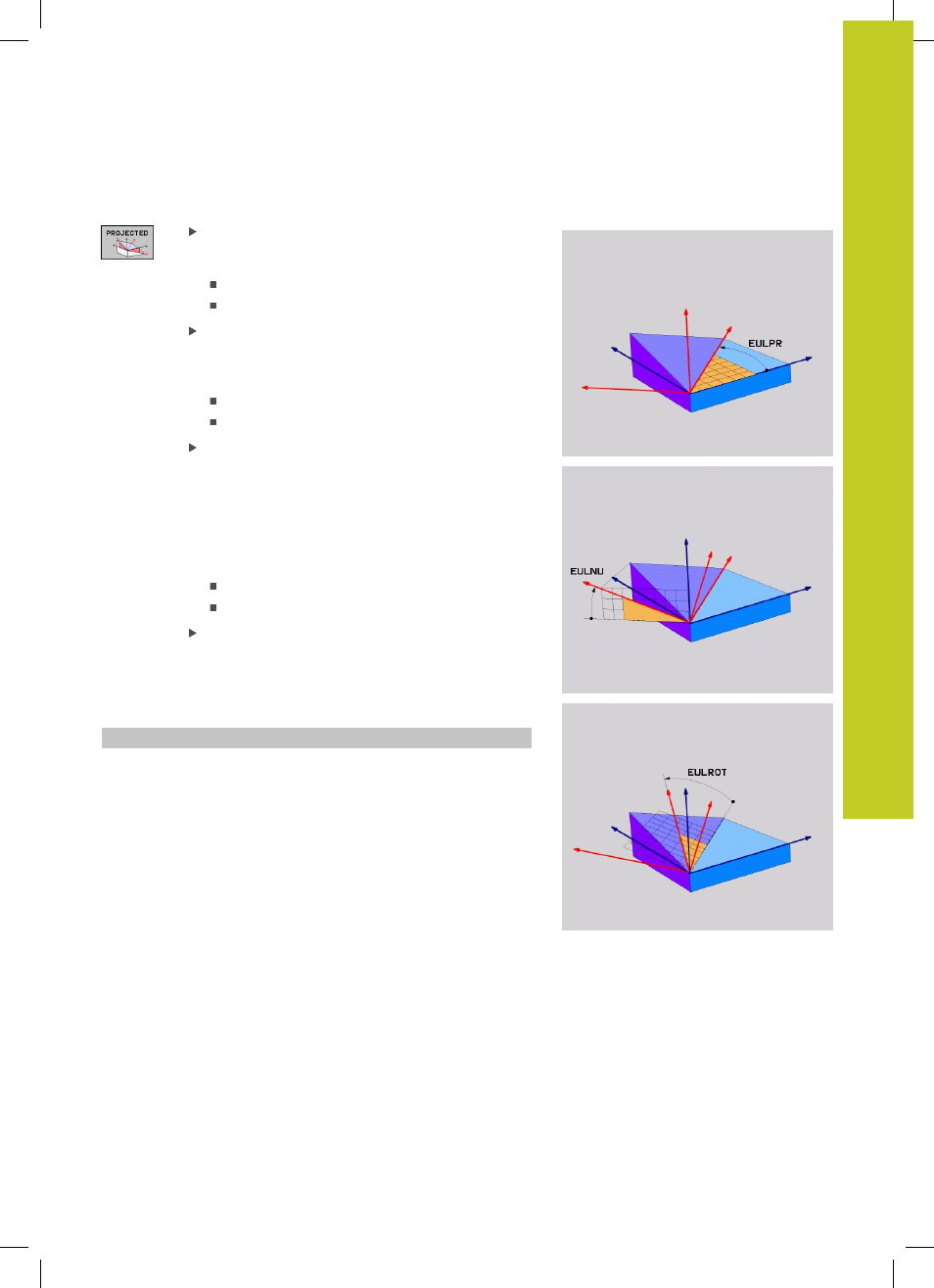

Угол поворота главной плоскости

координат?

: угол разворота EULPR вокруг Z-оси

(см. рис. справа вверху). Обратите внимание:

Диапазон ввода от -180.0000° до 180.0000°
Осью 0° является ось X

Угол наклона оси инструмента?

: угол наклона

EULNUT

системы координат вокруг смещенной

на угол прецессии оси X (см. рис. справа в

центре). Обратите внимание:

Диапазон ввода от 0° до 180.0000°
Осью 0° является ось Z

ROT-угол наклонной плоскости?

: поворот

EULROT

наклонной системы координат вокруг

наклонной оси Z (логически соответствует

вращению с помощью цикла 10 ПОВОРОТ).

С помощью угла вращения можно простым

способом определить направление оси X

на наклонной плоскости обработки (см. рис.

справа внизу). Обратите внимание:

Диапазон ввода от 0° до 360.0000°
Осью 0° является ось X

Продолжите работу, перейдя к свойствам

позиционирования, смотри "Определение

процедуры работы PLANE-функции при

позиционировании", Стр. 361

NC-кадр

5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
