Графики (Опция ПО "Дополнительные графические
возможности")
16.1
16
TNC 620 | Руководство пользователя «Программирование DIN/ISO» | 3/2014
463

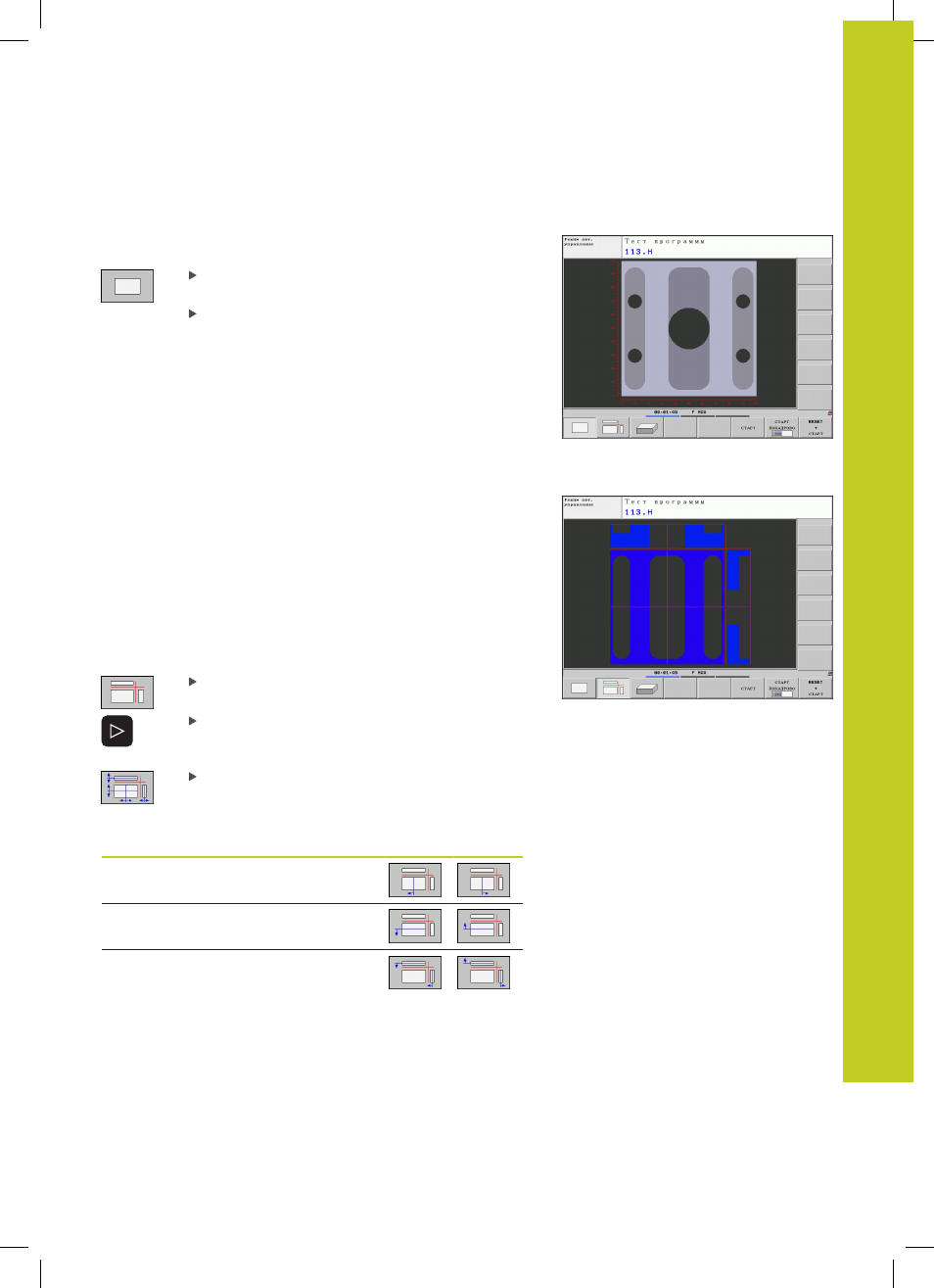

Вид сверху
Графическое моделирование при данном виде графического
представления происходит наиболее быстро.
Выберите вид сверху нажатием клавиши
Softkey
Для отображения глубины в этом виде графики
действительно следующее: чем глубже, тем
темнее
Изображение в 3 плоскостях
На рисунке показан вид сверху с двумя сечениями, как на
техническом чертеже. Символ слева под графикой указывает
на то, выполнено ли изображение согласно методу проекции 1
или методу проекции 2 стандарта DIN 6, часть 1 (выбирается с
помощью MP7310).
Если используется изображение в 3 плоскостях, можно
применять функции увеличения фрагмента, смотри
"Увеличение фрагмента", Стр. 466.
Дополнительно Вы можете переместить плоскость резания
через программируемые клавиши:
Нажмите Softkey для изображения заготовки в
3 плоскостях
Переключайте панели Softkey до тех пор,
пока не появится Softkey для выбора функции
смещения плоскости резки
Выберите функции для смещения плоскости
резки: ЧПУ отобразит следующие клавиши
Softkey
Функция Softkey
Сместите вертикальную плоскость
резки вправо или влево
Сместите вертикальную плоскость
резки вперед или назад
Сместите горизонтальную плоскость
резки вверх или вниз
Положение плоскости резки отображается на дисплее во время
перемещения.
Базовая настройка плоскости резки выбрана так, что на
плоскости обработки она находится в центре заготовки, а по
оси инструмента - на верхней кромке заготовки.
