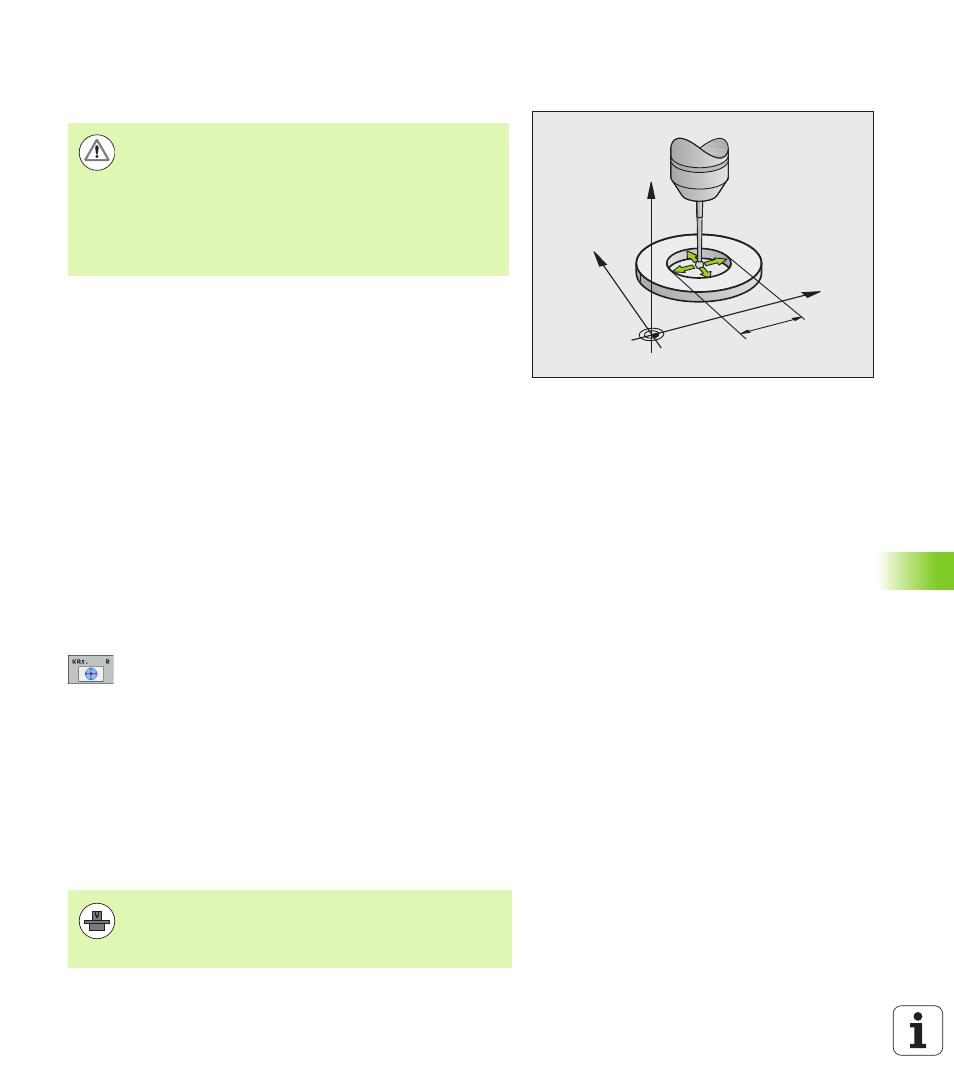

Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
В зависимости от записи в колонке TRACK таблицы
измерительных щупов (установка шпинделя активна/неактивна),
стандартная операция калибровки может выполняться по-
разному. В то время, как при активной установке шпинделя
операция калибровки осуществляется с помощью единственного
NC-старта, в случае неактивной установки шпинделя оператор
может решить, следует выполнять калибровку смещения центра
или нет.
Во время калибровки смещения центра система ЧПУ
поворачивает трехмерный измерительный щуп на 180°. Поворот
выполняется через дополнительную функцию, закладываемую
производителем станка в параметре mStrobeUTurn.
При выполнении ручной калибровки следует действовать
следующим образом:
U
В режиме ручного управления установите наконечник щупа в
отверстии регулировочного кольца
U
Выберите функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
нажмите Softkey KAL. R
U
Выберите ось инструмента, введите радиус
регулировочного кольца
U
Ощупывание: 4 раза нажмите внешнюю кнопку
START. Трехмерный измерительный щуп измерит
по одной позиции отверстия в каждом
направлении оси и рассчитает рабочий радиус
наконечника щупа
U
Для завершения действия функции калибровки
нажмите Softkey КОНЕЦ
Y
X
Z
10
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Если вы используете функции касания в наклоненной
плоскости обработки, то вы должны установить 3D-
ROT в Активное состояние для ручного и
автоматического режима работы.
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
