HEIDENHAIN TNC 620
215
7.6
Примеры
программиров
ания

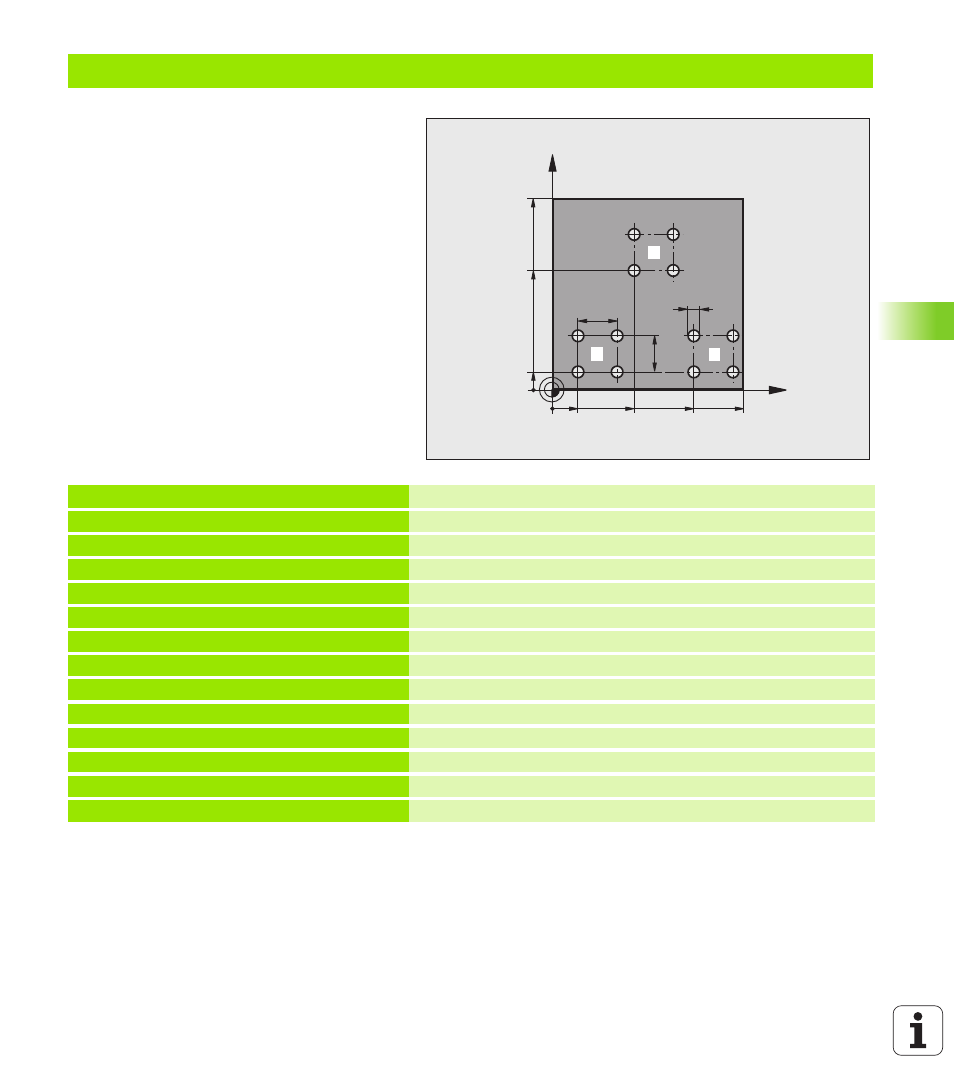

Пример: группы отверстий
Выполнение программы
Подвод к группам отверстий в главной
программе
Вызов группы отверстий (подпрограмма 1)
Один раз запрограммируйте группу
отверстий в подпрограмме 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Отвод инструмента
N50 G200 SVERLENIE
Определение цикла "Сверление"
Q200=2
;BEZOP. RASST.
Q201=-30 ;GLUBINA
Q206=300 ;F VREZANIE
Q202=5
;GLUBINA VREZANIJA
Q210=0
;F-VREMJA NAVERHU
Q203=+0 ;KOORD. POVERHNOSTI
Q204=2
;2 BEZOP. RASST.
Q211=0
;VREMJA VIDERZHKI VNIZU
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
