176

Программирование: программирование контуров

6.2

Основная

инф

о

р

м

ация

о

фу

н

кц

и

я

х

траект

орий

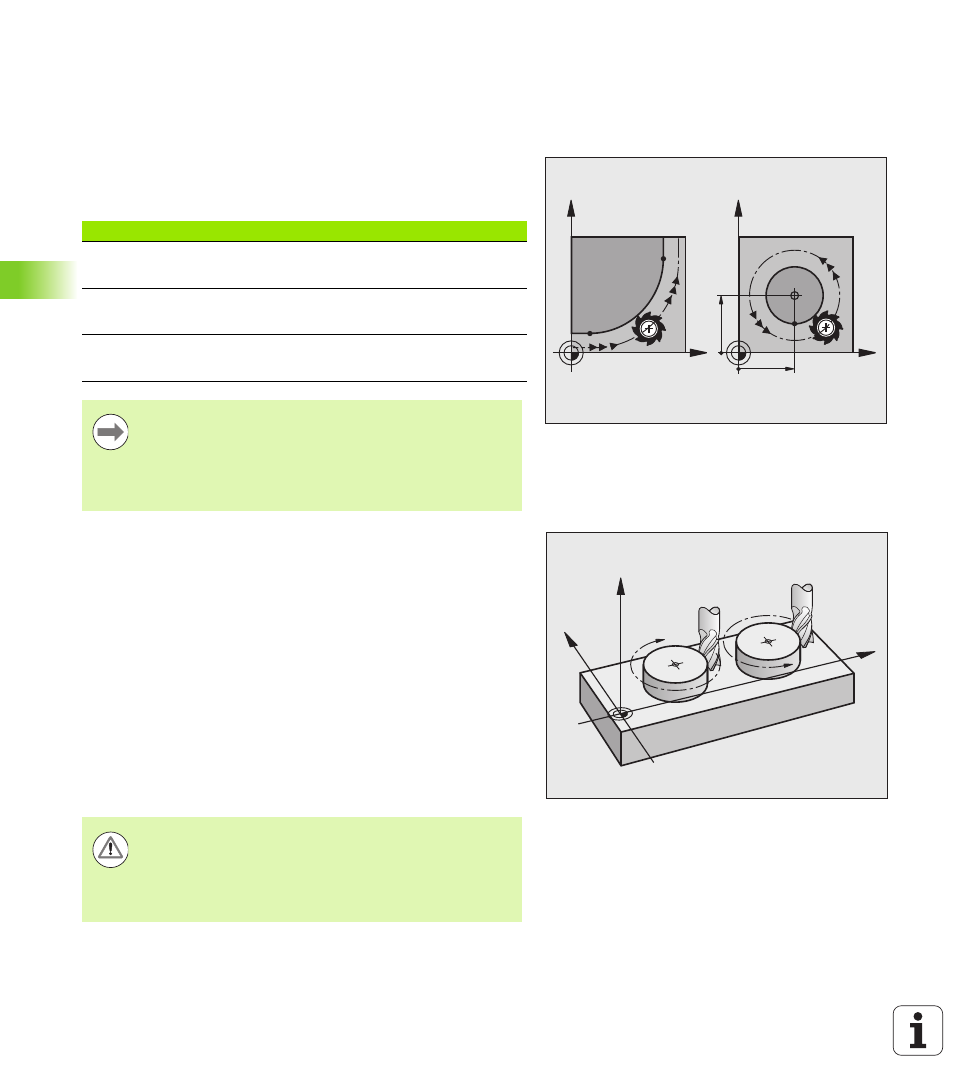

Окружности и дуги окружностей
При круговых движениях система ЧПУ перемещает две оси станка

одновременно: инструмент двигается относительно заготовки по

круговой траектории. Для круговых движений можно ввести центр

окружности CC.

Вместе с функциями траектории для дуг окружности

программируются окружности на главных плоскостях: главная

плоскость должна определяться при вызове инструмента TOOL

CALL путем определения оси шпинделя:

Направление вращения DR при круговых движениях
Для круговых движений без плавного перехода к другим

элементам контура направление вращения вводится следующим

образом:

Вращение по часовой стрелке: G02/G12

Вращение против часовой стрелки: G03/G13

Поправка на радиус
Поправка на радиус должна содержаться в том кадре, с которого

начинается обработка первого элемента контура. Не допускается

активация поправки на радиус в кадре для круговой траектории.

Следует задать ее ранее в кадре прямой (смотри „Движение по

траектории – декартовы координаты”, страница 181).

Предварительное позиционирование

X

Y

X

Y

CC

X

CC

Y

CC

Ось шпинделя

Главная плоскость

(G17)

XY, а также

UV, XV, UY

(G18)

ZX, а также

WU, ZU, WX

(G19)

YZ, а также

VW, YW, VZ

Окружности, не лежащие параллельно главной

плоскости, программируются при помощи функции

"Наклон плоскости обработки" (см. Руководство

пользователя по циклам, цикл 19, ПЛОСКОСТЬ

ОБРАБОТКИ) или при помощи Q-параметров (смотри

„Принцип действия и обзор функций”, страница 220).

G02/G12

G03/G13

X

Z

Y

Внимание, опасность столкновения!

К началу программы обработки инструмент следует

предварительно позиционировать так, чтобы

исключить вероятность повреждения инструмента и

заготовки.
