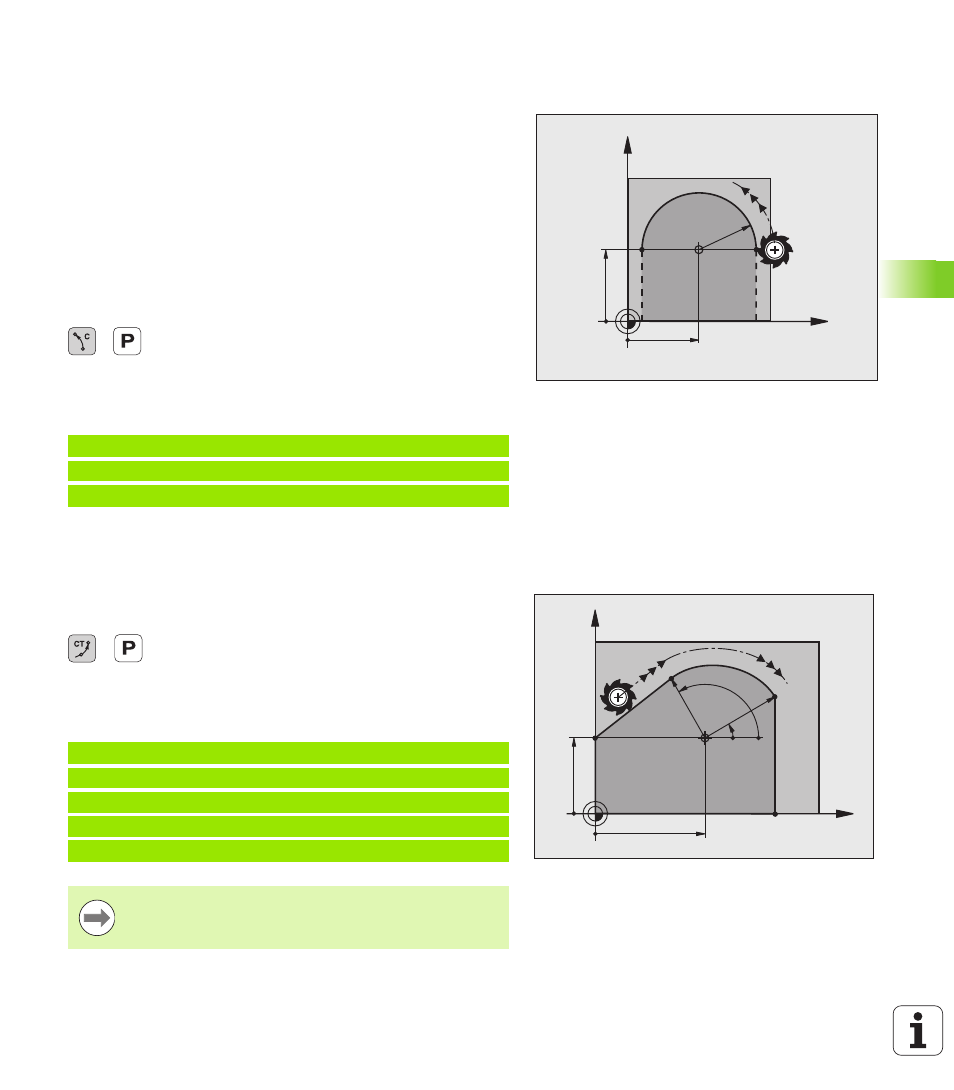

Круговая траектория G12/G13/G15 вокруг
полюса I, J
Радиус полярных координат R одновременно является радиусом
дуги окружности. R определяется расстоянием от точки старта до
полюса I, J. Последняя запрограммированная позиция
инструмента перед круговой траекторией является ее точкой
старта.
Направление вращения
По часовой стрелке: G12
Против часовой стрелки: G13
Без указания направления вращения: G15. Система ЧПУ
перемещается по круговой траектории с последним
запрограммированным направлением вращения
U
Полярные координаты-угол H: угловое положение
конечной точки прямой между –99999,9999° и
+99999,9999°
U
Направление вращения DR
Примеры NC-кадров
Круговая траектория G16 с плавным
переходом
Инструмент перемещается по круговой траектории, плавно
переходящей из предыдущего элемента контура.
U
Полярные координаты-радиус R: введите
расстояние конечной точки прямой до полюса I, J
U
Полярные координаты-угол H: угловое положение
конечной точки круговой траектории
Примеры NC-кадров
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
40
35
CC
30°
120°
R30
R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Полюс не является центром окружности контура!
