336
Программирование: многоосевая обработка
11
.2 PLANE-
ф
ункция
:
нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
Задать процедуру работы PLANE-функции
при позиционировании
Обзор
Независимо от того, какая PLANE-функция используется для
определения наклонной плоскости обработки, в наличии всегда
имеются следующие функции для процедуры работы при
позиционировании:
Автоматический поворот
Выбор альтернативных возможностей наклона (не для
PLANE AXIAL)
Выбор типа преобразования (не для PLANE AXIAL)

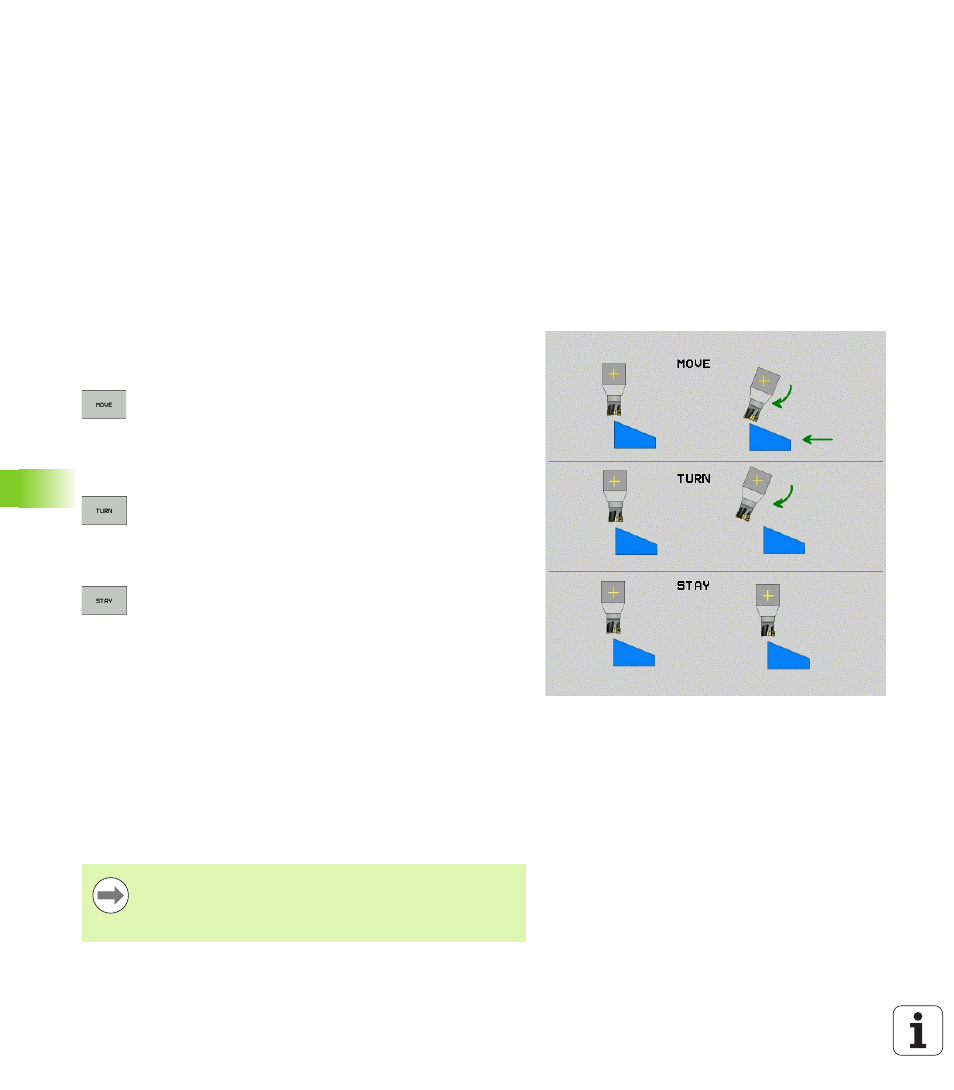

Автоматический поворот: MOVE/TURN/STAY (ввод строго
обязателен)
После ввода всех параметров для определения плоскости
необходимо определить, как именно оси вращения должны быть
повернуты на рассчитанные значения оси:
U
PLANE-функция должна автоматически
поворачивать оси вращения на рассчитанные
значения оси, при этом относительная позиция
между заготовкой и инструментом не меняется.
ЧПУ выполняет компенсационное перемещение
на линейных осях
U
PLANE-функция должна автоматически повернуть
оси вращения на рассчитанные значения, при
этом позиционируются только оси вращения. ЧПУ
не выполняет компенсационного перемещения
по линейным осям
U
Оператор поворачивает оси вращения в
следующем, отдельном кадре позиционирования
Если выбрана опция MOVE (PLANE-функция должна
автоматически выполнять поворот с компенсационным
перемещением), следует дополнительно определить два
поясняемых далее параметра расстояние от точки вращения до
вершины инструмента и подача? F=.
Если выбрана опция TURN (PLANE-функция должна
автоматически выполнять поворот без компенсационного
перемещения), следует дополнительно определить поясняемый
далее параметр Подача? F=.
В качестве альтернативы подаче F, определяемой
непосредственно вводом числового значения, можно выполнять
поворот также с помощью FMAX (ускоренный ход) или FAUTO
(подача из кадра TOOL CALLT).
Если функция PLANE AXIAL используется в
сочетании с функцией STAY, то оси вращения следует
поворачивать в отдельном кадре позиционирования
после функции PLANE.
