336 Программирование: многоосевая обработка
11
.4
Д
о
по
лнительные
ф
ункции
кр
уг
овых
о
сей
Сохранение положения вершины
инструмента при позиционировании осей
наклона (TCPM): M128 (ПО-опция 2)
Стандартная процедура
ЧПУ перемещает инструмент в позицию, установленную в
программе обработки. Если в программе изменяется позиция
одной из осей наклона, следует рассчитать возникшее в связи с
этим смещение по линейным осям и произвести перемещение в
кадре позиционирования.

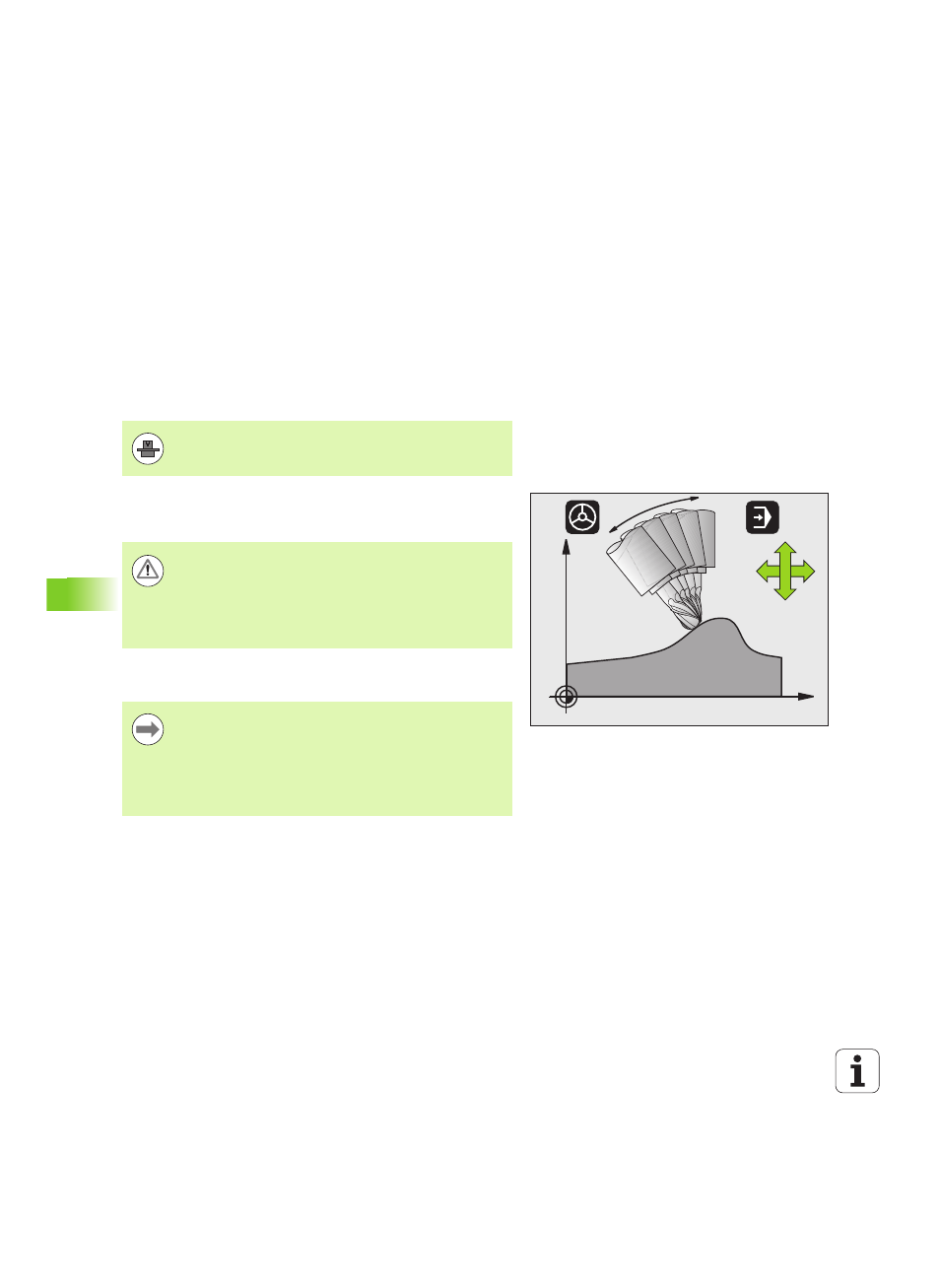

Процедура работы с М128 (TCPM: Tool Center Point
Management)
Если в программе изменяется положение управляемой оси
наклона, в процессе наклона положение вершины инструмента по
отношению к заготовке не изменяется.
За M128 можно ввести еще одну подачу, на которой ЧПУ
выполнит компенсационные перемещения по линейным осям.
M128 при использовании поворотных столов
Если движение поворотного стола программируется при активной
функции M128, ЧПУ поворачивает систему координат
соответствующим образом. Если оператор выполняет поворот,
например, оси C на 90° (путем позиционирования или смещения
нулевой точки), а затем программирует перемещение по оси X,
ЧПУ совершает движение вдоль оси станка Y.
ЧПУ также преобразует координаты заданной точки привязки,
которая смещается перемещением круглого стола.
Геометрия станка должна быть определена
производителем станка в описании кинематики.
X
Z
B
Z
X
Осторожно, опасность для заготовки!
В случае наклонных осей с торцовыми зубьями:
измените положение оси только после отвода
инструмента от материала. В противном случае при
выходе из зубчатого зацепления контур может быть
поврежден.
Перед позиционированием с использованием M91 или
M92 или перед -кадром: выполните сброс M128.
Длина инструмента должна отсчитываться от центра
наконечника радиусной фрезы.
Если M128 активна, ЧПУ отображает в индикации
состояния символ TCPM.
