Программирование: программирование контуров
6.2
Основная
инф
о
р
м
ация
о
фу
н
кц
и
я
х
траект
орий
??????:

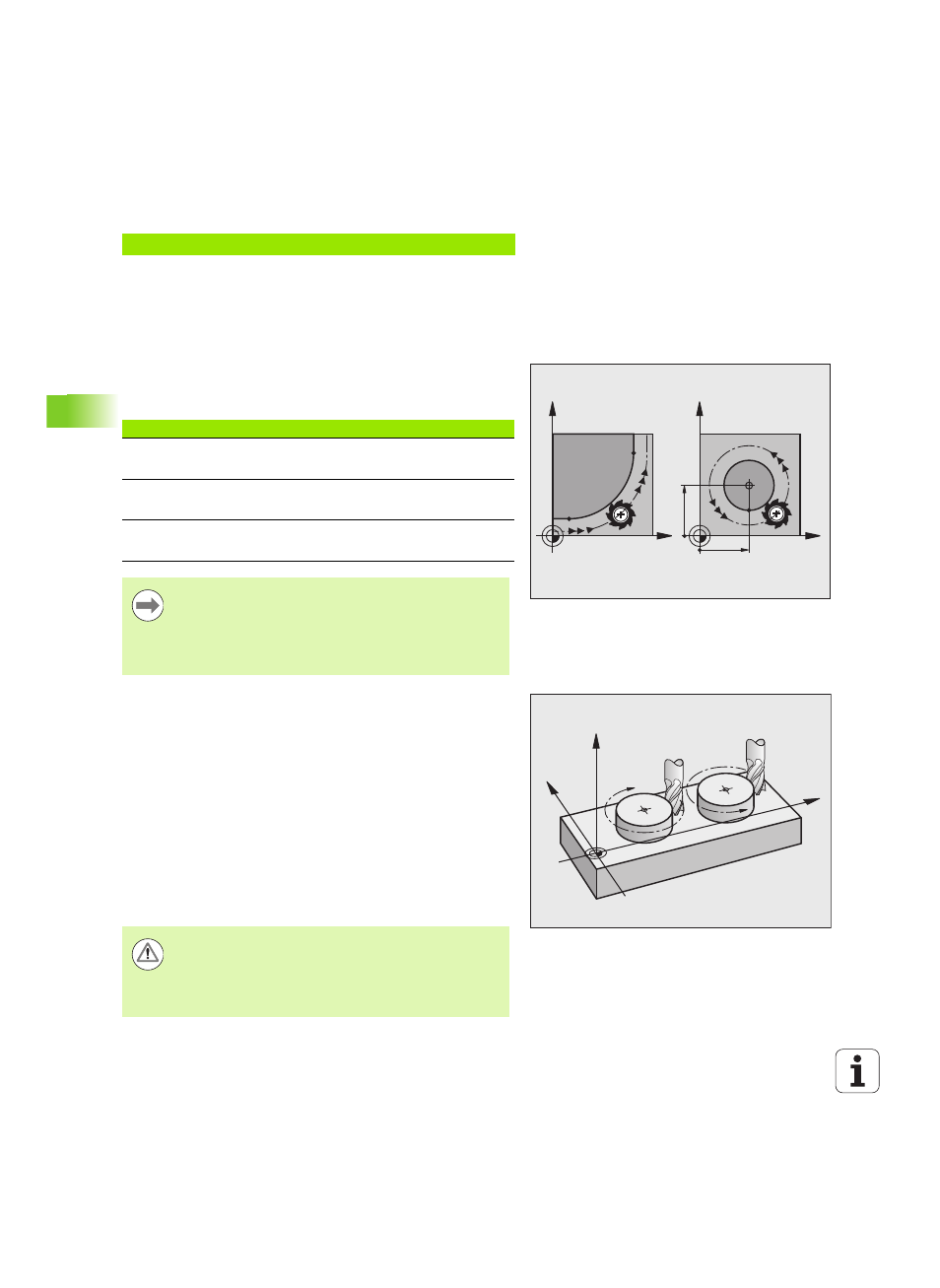

Окружности и дуги окружностей
При круговых движениях система ЧПУ перемещает две оси станка
одновременно: инструмент двигается относительно заготовки по
круговой траектории. Для круговых движений можно ввести центр
окружности CC.
Вместе с функциями траектории для дуг окружности
программируются окружности на главных плоскостях: главная
плоскость должна определяться при вызове инструмента TOOL
CALL путем определения оси шпинделя:
Направление вращения DR при круговых движениях
Для круговых движений без плавного перехода к другим
элементам контура направление вращения вводится следующим
образом:
Вращение по часовой стрелке: G02/G12
Вращение против часовой стрелки: G03/G13
Поправка на радиус
Поправка на радиус должна содержаться в том кадре, с которого
начинается обработка первого элемента контура. Не допускается
активация поправки на радиус в кадре для круговой траектории.
Следует задать ее ранее в кадре прямой (смотри „Движение по
траектории – декартовы координаты”, страница 173).
Предварительное позиционирование
N50 G01 X+80 Y+0 Z-10 *
X
Y
X
Y
CC
X
CC
Y
CC
Ось шпинделя
Главная плоскость
(G17)
XY, а также
UV, XV, UY
(G18)
ZX, а также
WU, ZU, WX
(G19)
YZ, а также
VW, YW, VZ
Окружности, не лежащие параллельно к главной
плоскости, программируются при помощи функции
"Наклон плоскости обработки" (см. Руководство
пользователя по циклам, цикл 19, ПЛОСКОСТЬ
ОБРАБОТКИ) или при помощи Q-параметров (смотри
„Принцип действия и обзор функций”, страница 212).
G02/G12
G03/G13
X
Z
Y
Внимание, опасность столкновения!
К началу программы обработки инструмент следует
предварительно позиционировать так, чтобы
исключить вероятность повреждения инструмента и
заготовки.
