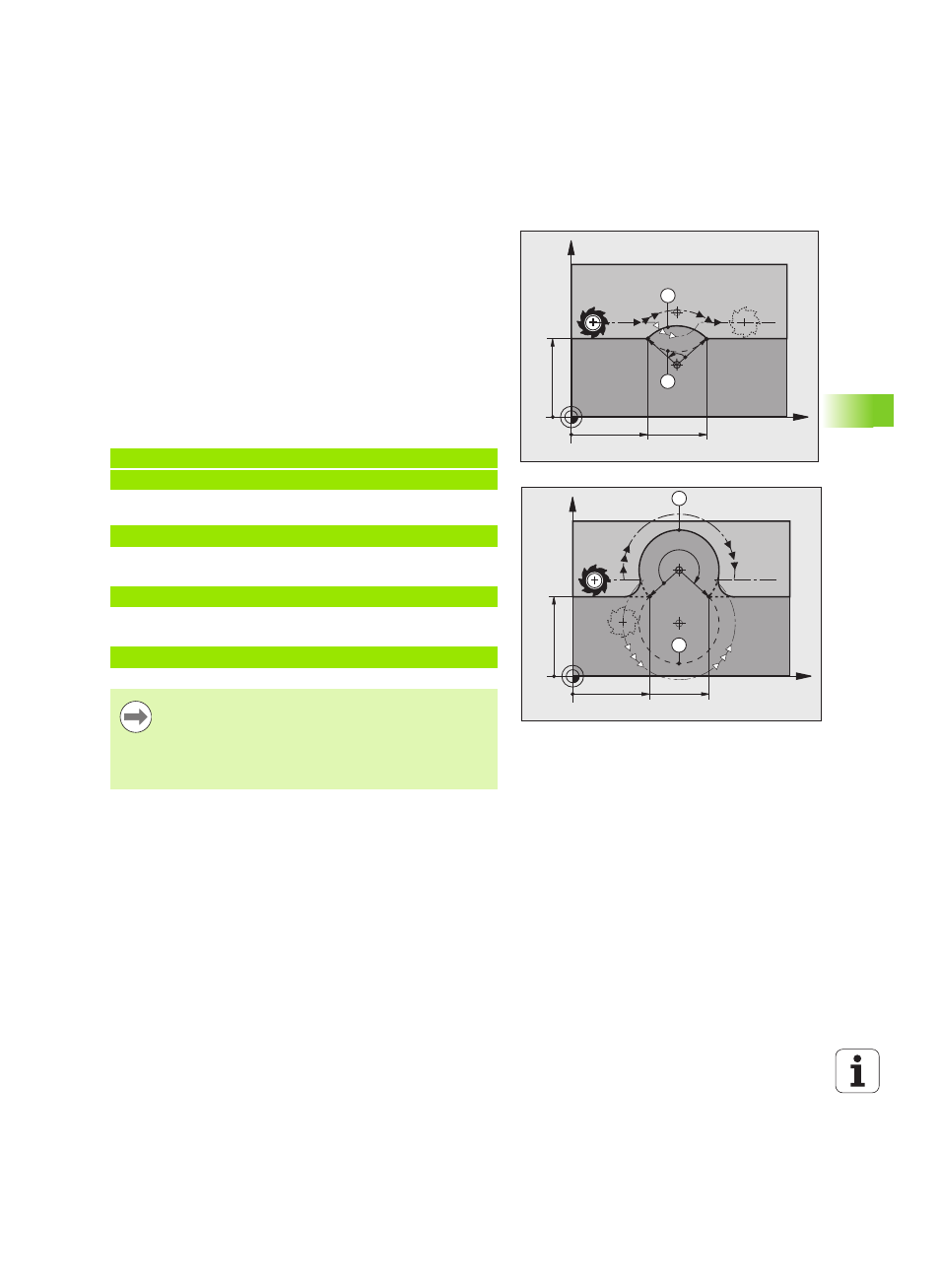

Центральный угол CCA и радиус дуги окружности R
Точка старта и конечная точка на контуре могут соединяться с
помощью четырех разных дуг с одинаковым радиусом:
Меньшая дуга окружности: CCA<180°
Радиус имеет положительный знак числа R>0
Большая дуга окружности: CCA>180°
Радиус имеет отрицательный знак числа R<0
При помощи направления вращения задается изгиб дуги
окружности: наружу (выпуклая) или внутрь (вогнутая):
????????: ??????????? ????????
G02 (? ????????? ?? ?????? G41)
????????: ??????????? ????????
G03 (? ????????? ?? ?????? G41)
Примеры NC-кадров
или
или
или
X
Y
ZW
R
R
40
40
70
1
2
DR+
DR
X
Y
40
40
70
DR+
4
ZW
3
R
R
DR
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ДУГА 1)
N110 G03 X+70 Y+40 R+20 * (ДУГА 2)
N110 G02 X+70 Y+40 R-20 * (ДУГА 3)
N110 G03 X+70 Y+40 R-20 * (ДУГА 4)
Расстояние между точкой старта и конечной точкой
диаметра окружности не может превышать диаметра
окружности.
Максимальный радиус составляет 99,9999 м.
Угловые оси A, B и C поддерживаются.
