182
Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

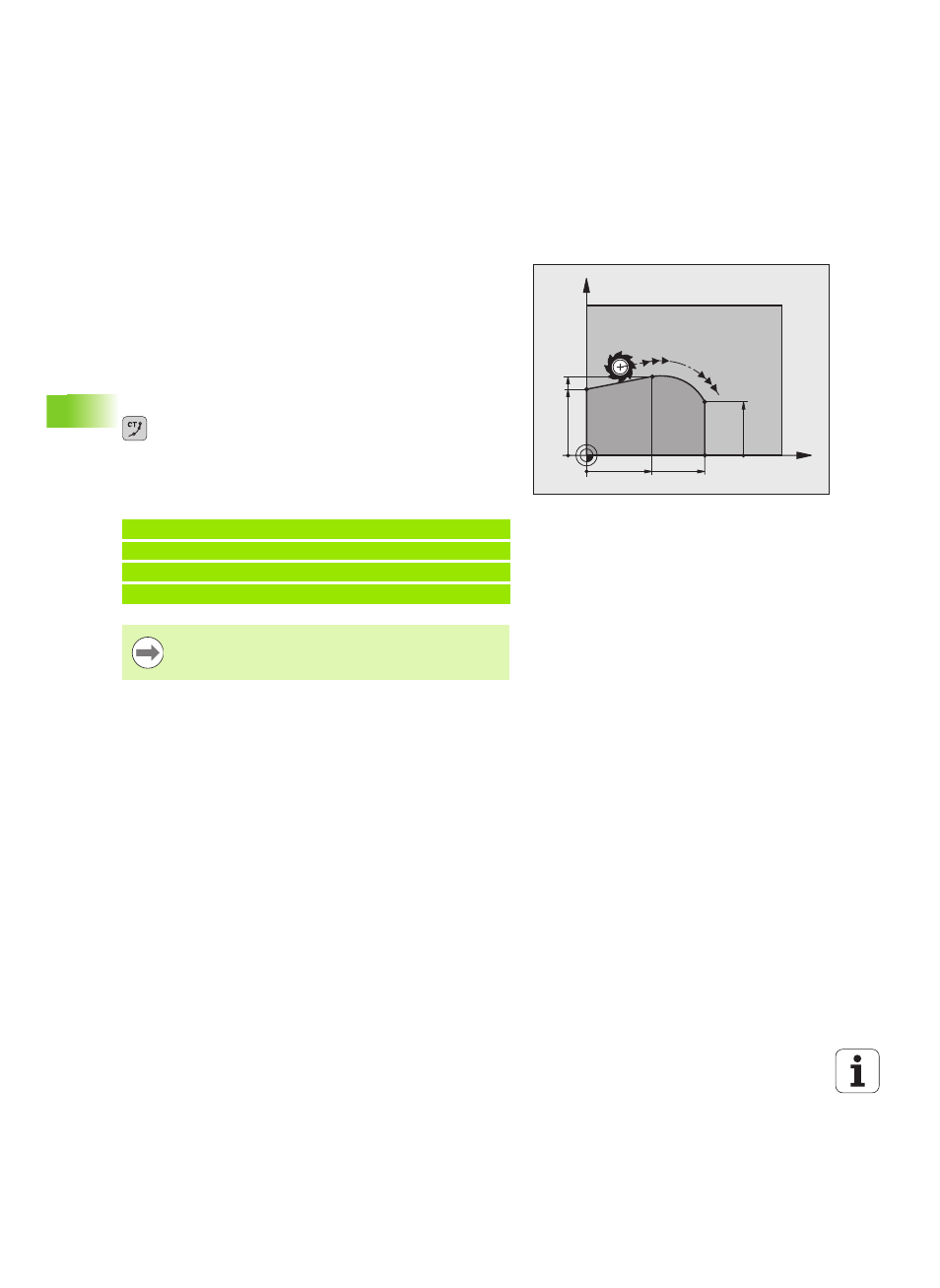

Круговая траектория G06 с плавным
переходом
Инструмент перемещается по дуге окружности, примыкающей по
касательной к элементу контура, ранее запрограммированному
до дуги.
Переход является “плавным”, если в точке пересечения
элементов контура не возникает точки перегиба или угловой
точки, т.е. элементы контура переходят друг в друга непрерывно.
??????? ???????, ? ???????? ?????? ????????? ???? ??????????,
??????????????? ??????????????? ?????
G06-??????. ??? ?????
????????? ?? ????? ???? ?????? ????????????????.
U
Координаты конечной точки дуги окружности, если
требуется:
U
Подача F
U
Дополнительная M-функция
Примеры NC-кадров
X
Y
25
45
25
30
20
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
G06-кадр и запрограммированный ранее элемент
контура должны содержать обе координаты
плоскости, в которой выполняется дуга окружности!
