Ручное управление и наладка
13.7
Выв
ерка
за
го
то
в
ки
с
по
м
ощью
из
мерительног
о
щупа
(
опция
ПО
Touch probe functions)

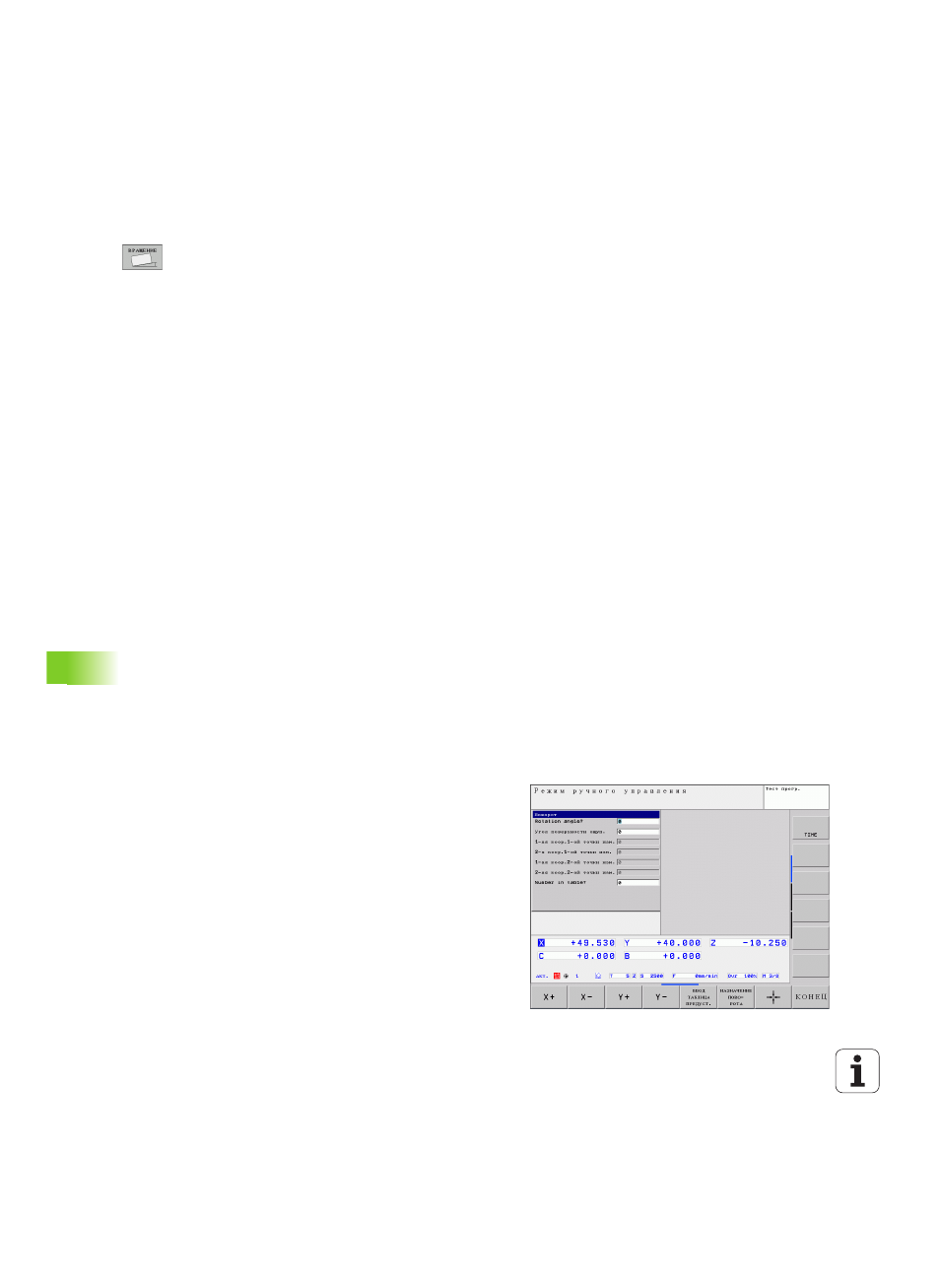

Определение разворота плоскости обработки
U
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U
Позиционируйте измерительный щуп вблизи
первой точки ощупывания
U
Выберите направление ощупывания,
перпендикулярное опорной оси угла: выберите
ось и направление с помощью Softkey
U
Ощупывание: нажмите внешнюю кнопку START
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания
U
Ощупывание: нажмите внешнюю кнопку START.
Система ЧПУ определит разворот плоскости
обработки и отобразит угол за диалогом Угол
разворота =
U
Активируйте разворот плоскости обработки:
нажмите клавшу Softkey УСТ. РАЗВОРОТ ПЛОСК.
ОБРАБОТКИ
U
Завершите функцию ощупывания, нажав клавишу
КОНЕЦ
Сохранение разворота плоскости обработки
в таблице предустановок
U
По окончании операции ощупывания введите в поле ввода
Номер в таблице: номер предустановки, под которым система
ЧПУ должна сохранить активный разворот плоскости обработки
U
Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы
сохранить разворот плоскости обработки в таблице
предустановок
Индикация разворота плоскости обработки
Угол разворота плоскости обработки указывается после
повторного выбора ОЩУПЫВАНИЕ ROT в индикации угла
разворота. Система ЧПУ также отображает угол разворота в
дополнительной индикации состояния (СОСТОЯНИЕ POS.)
В индикации состояния включается символ разворота плоскости
обработки, когда ЧПУ перемещает оси станка в соответствии с
параметрами разворота плоскости обработки.
Отмена разворота плоскости обработки
U
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U
Введите угол разворота „0“, подтвердите клавишей Softkey УСТ.
РАЗВОРОТ ПЛОСК. ОБРАБОТКИ
U
Завершение функции ощупывания: нажмите клавишу Softkey
