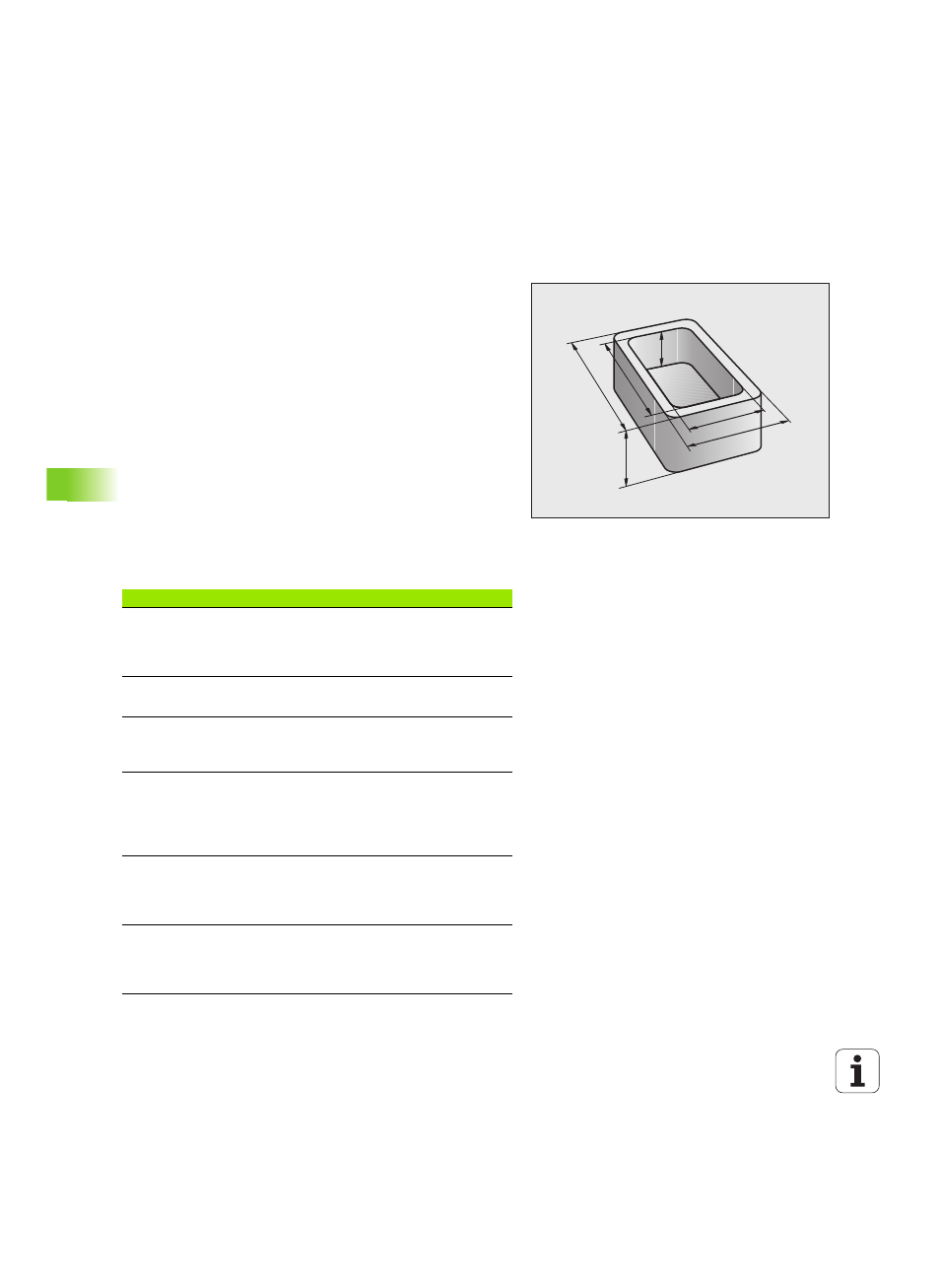

242

Программирование: Q-параметры

8.1

Принцип

действия

и

об

зор

ф

ункций

8.1 Принцип действия и обзор

функций

С помощью параметров можно в одной программе обработки

определить целую технологическую группу деталей. Для этого

следует вместо числовых значений ввести символы-заменители:

Q-параметры.

Q-параметры могут выражать, например

„

значения координат

„

скорость подачи

„

скорость вращения

„

данные циклов

Кроме того, при помощи Q-параметров можно программировать

контуры, которые определяются математическими функциями

или задают зависимость выполнения отдельных шагов обработки

от логических условий. Используя FK-программирование вместе с

Q-параметрами, можно комбинировать между собой контуры,

размеры которых проставлены не по NC-стандарту.

Q-параметр обозначен буквой Q и номером от 0 до 1999.

Существуют параметры, в которых используются различные

принципы действия, см. таблицу ниже.

Q4

Q2

Q3

Q1

Q5

Q6

Значение

Диапазон

Произвольно применяемые параметры,

действуют глобально для всех находящихся

в памяти ЧПУ программ, если нет

пересечений с SL-циклами

от Q0 до Q99

Параметры для специальных функций ЧПУ

от Q100 до
Q199

Параметры, применяемые главным образом

для циклов, действуют глобально для всех

программ, находящихся в памяти ЧПУ

от Q200 до
Q1199

Параметры, применяемые главным образом

для циклов станкопроизводителя, действуют

глобально для всех программ, находящихся

в памяти ЧПУ. Возможно будет необходимо

согласование с производителем станка

от Q1200 до
Q1399

Параметры, применяемые главным образом

для сall-активных циклов, действуют

глобально для всех программ, находящихся

в памяти ЧПУ

от Q1400 до
Q1499

Параметры, применяемые главным образом

для Def-активных циклов, действуют

глобально для всех программ, находящихся

в памяти ЧПУ

от Q1500 до
Q1599
