428 Ручное управление и наладка
13.6
Ка
л
и
б
р
о
в
ка
3D-
щупов
(
опция
ПО
T
ouch probe functions)

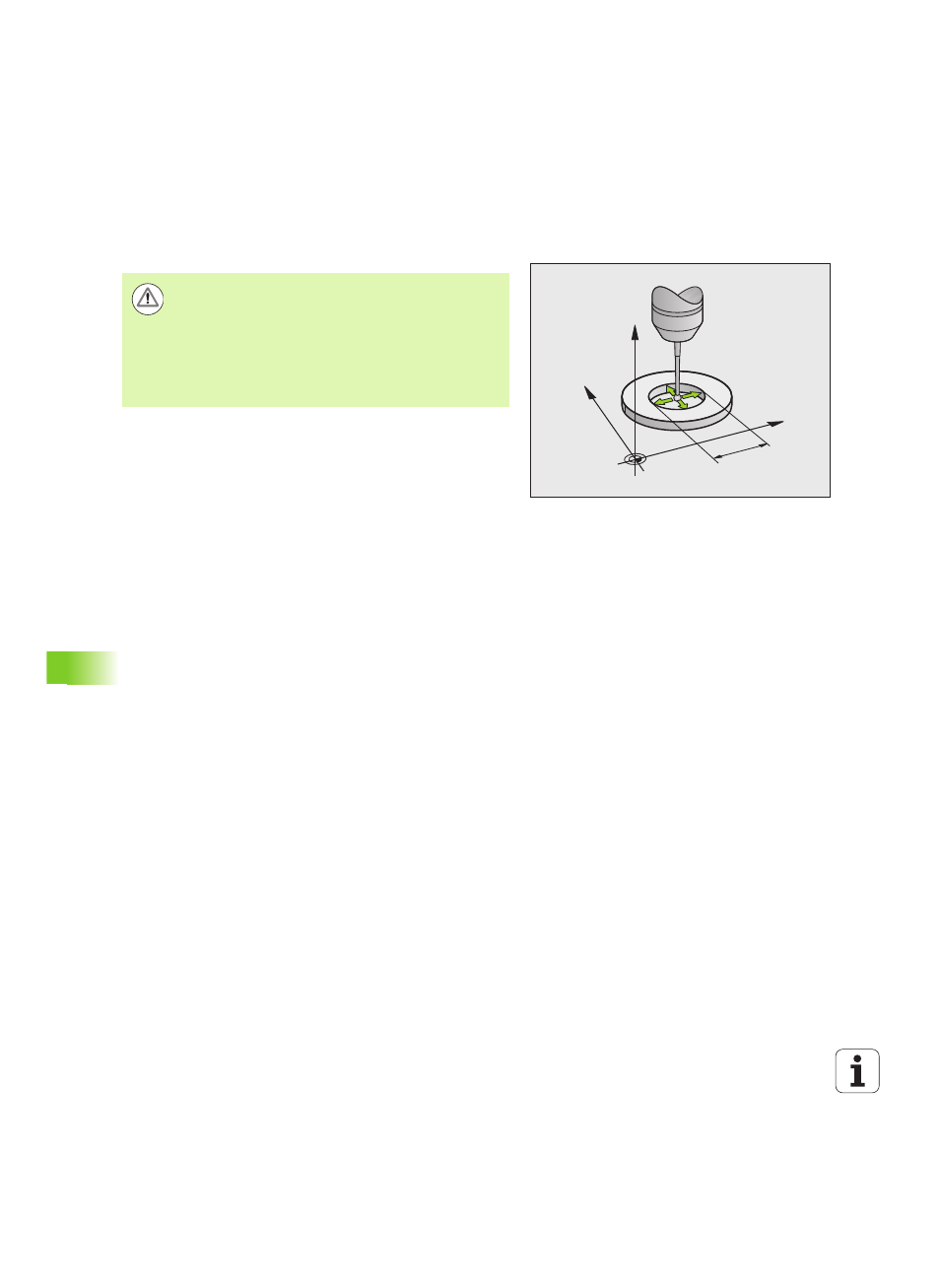

Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
В зависимости от записи в колонке TRACK табицы измерительных
щупов (установка шпинделя активна/неактивна), стандартная
операция калибровки может выполняться по-разному. В то время,
как при активной установке шпинделя операция калибровки
осуществляется с помощью единственного NC-старта, в случае
неактивной установки шпинделя оператор может решить, следует
выполнять калибровку смещения центра или нет.
Во время калибровки смещения центра система ЧПУ
поворачивает трехмерный измерительный щуп на 180°. Поворот
выполняется через дополнительную функцию, закладываемую
производителем станка в параметре mStrobeUTurn.
Y
X
Z
10
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Если вы используете функции касания в наклоненной
плоскости обработки, то вы должны установить 3D-
ROT в Активное состояние для ручного и
автоматического режима работы.
