10.2 Работа с параллельными
осями U, V и W
Обзор

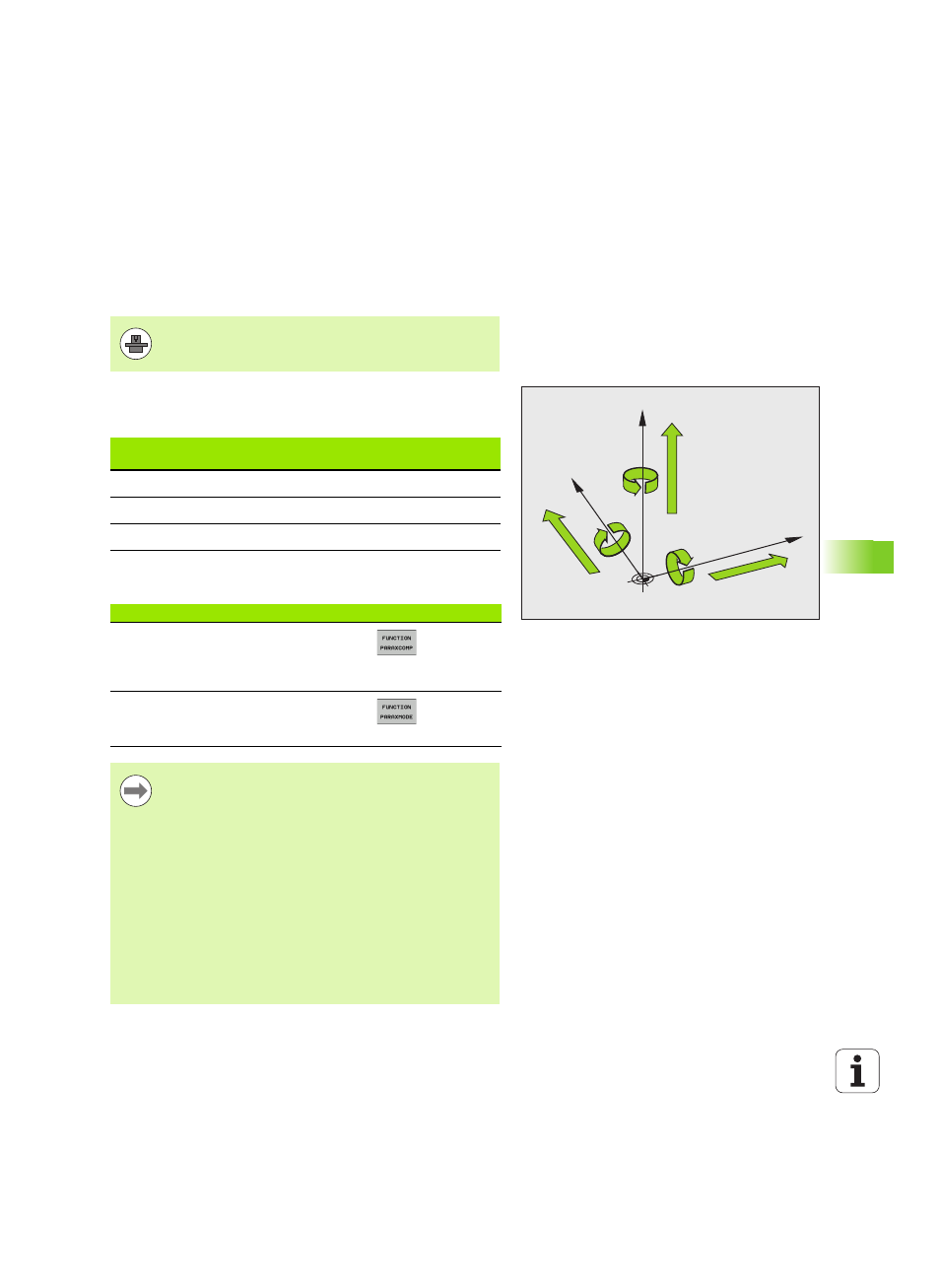

Кроме главных осей X, Y и Z существуют параллельные
дополнительные оси U, V и W. Главные и параллельные оси
жестко прикреплены друг к другу:
В системе ЧПУ для обработки с использованием параллельных
осей U, V и W существуют следующие функции:
Ваш станок должен быть подготовлен производителем,
если вы хотите использовать функцию параллельной
оси.
W+
C+
B+
V+
A+
U+
Y
X
Z
Главная ось
Параллельная
ось
Ось вращения
X
U
A
Y
V
B
Z
W
C
Функция
Значение
Softkey
Страница
PARAXCOMP
Задайте, как должна
вести себя система ЧПУ
при позиционировании
параллельных осей
PARAXMODE Задайте, в каких осях
система ЧПУ должна
выполнять обработку
После запуска системы ЧПУ действует стандартная
конфигурация.
ЧПУ автоматически выполняет сброс функции
параллельной оси в следующих случаях:
Выбор программы
Конец программы
M2 или M30
Отмена программы (PARAXCOMP остается
активной)
PARAXCOMP OFF или PARAXMODE OFF
Перед сменой кинематики станка вы должны
деактивировать функцию параллельной оси.
