HEIDENHAIN iTNC 530
69
1.5
Наладка
инстр
умента

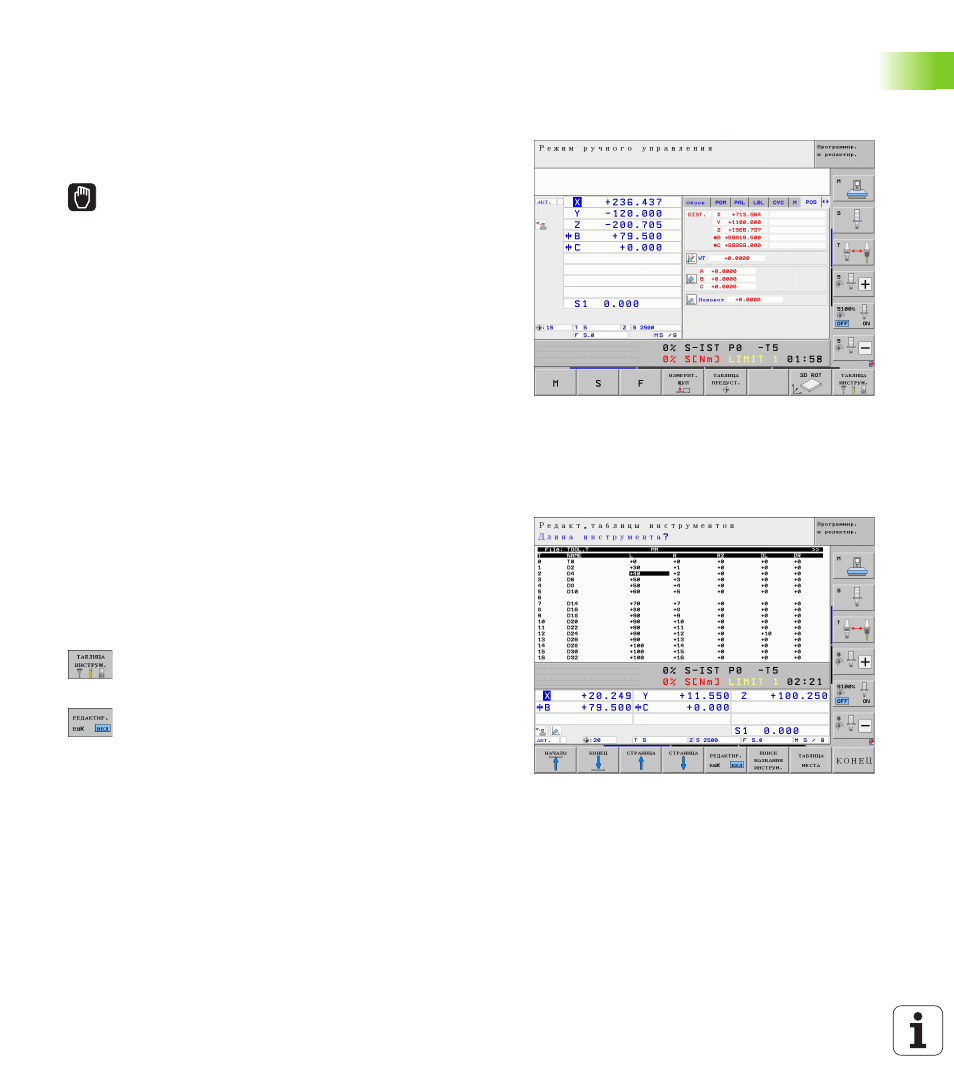

1.5 Наладка инструмента
Правильный выбор режима работы
Выполните наладку инструментов в режиме работы Ручное
управление:
U
Нажмите кнопку режимов работы: ЧПУ перейдет в
ручной режим работы
Подробная информация по данной теме
Режимы работы ЧПУ: Смотри „Режимы работы”, страница 80
Подготовка и измерение инструментов
U
Следует зажать необходимые инструменты в соответствующих
зажимных патронах
U
При измерении с помощью внешнего прибора для настройки
инструмента: измерьте инструмент, запишите длину и радиус
или введите их непосредственно в систему станка с помощью
программы передачи данных
U
При измерении на станке: загрузите инструмент в устройство
смены инструмента (смотри страница 70)
Таблица смены инструментов TOOL.T
В таблице инструментов TOOL.T (хранится на жестком диске в
TNC:\) вы можете сохранить в памяти данные об инструментах,
такие как длина и радиус, а также индивидуальные параметры
каждого конкретного инструмента, которые требуются ЧПУ для
выполнения разнообразных функций.
Для ввода данных об инструментах в таблицу инструментов
TOOL.T выполните действия в порядке, указанном ниже.
U
Отображение таблицы инструмента: ЧПУ
отображает таблицу инструмента в форме
таблицы
U
Редактирование таблицы инструмента:
установите клавишу Softkey РЕДАКТИРОВАНИЕ
на ВКЛ
U
Перемещаясь вниз или вверх с помощью клавиш
со стрелками, выберите номер инструмента,
который вам необходимо изменить
U
Перемещаясь вправо или влево с помощью
клавиш со стрелками, выберите данные
инструментов, которые вам необходимо изменить
U
Выход из таблицы инструмента: нажмите кнопку
END
Подробная информация по данной теме
Режимы работы ЧПУ: Смотри „Режимы работы”, страница 80
Работа с таблицей инструмента: Смотри „Ввод данных
