Использование проверки применения инструмента
Перед запуском программы в режиме работы Отработка с
помощью Softkey ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА и
ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА можно
проверить, имеет ли инструмент, использованный в программе,
достаточный срок службы. При этом система ЧПУ сравнивает
фактические показатели срока службы из таблицы инструментов
с заданными значениями из файла применения инструмента.

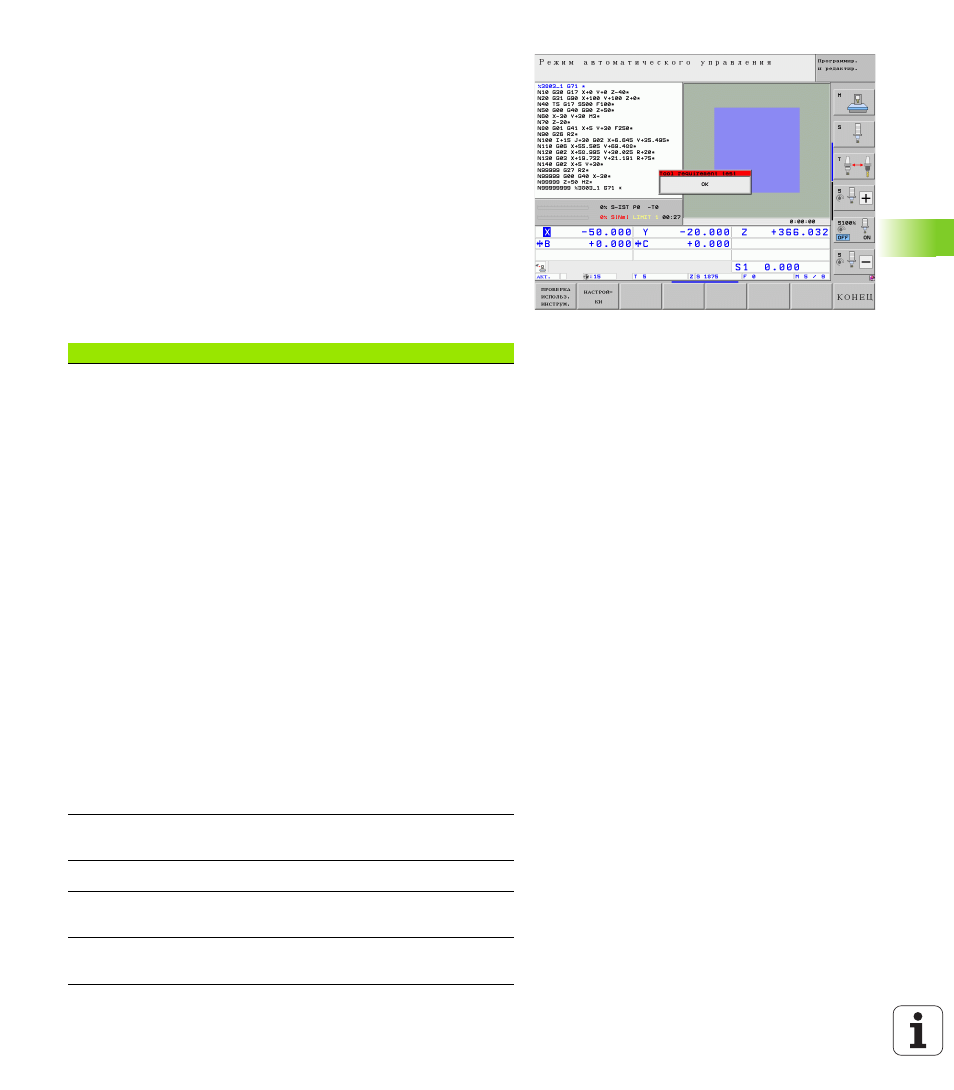

При нажатии клавиши Softkey ПРОВЕРКА ИСПОЛЬЗОВАНИЯ
ИНСТРУМЕНТА система ЧПУ показывает результат проверки во
всплывающем окне. Закройте это окно нажатием клавиши СЕ.
Система ЧПУ сохраняет время применения инструмента в
отдельном файле, который оканчивается на pgmname.H.T.DEP.
(смотри „Изменение MOD-настройки подчиненных файлов” на
странице 578). Созданный файл применения инструмента
содержит следующую информацию:
Столбец
Значение
TOKEN
TOOL: время применения инструмента
за один TOOL CALL. Записи приводятся
в хронологическом порядке
TTOTAL: общее время применения
одного инструмента
STOTAL: вызов подпрограммы (включая
циклы); записи приведены в
хронологическом порядке
TIMETOTAL: общее время отработки
NC-программы вносится в столбец
WTIME. В столбце PATH система ЧПУ
записывает путь доступа к
соответствующей NC-программе.
Столбец TIME содержит сумму всех
записей TIME (только с включенным
шпинделем и без перемещений на
ускоренном ходу). Все остальные
столбцы система ЧПУ обнуляет
TOOLFILE: в столбец PATH система
ЧПУ записывает путь доступа к таблице
инструментов, с помощью которой был
выполнен тест программы. Таким
образом, система ЧПУ при собственной
проверке применения инструмента
может определить, выполнялся ли тест
программы с помощью TOOL.T
TNR
Номер инструмента (–1: инструмент еще не
заменялся)
IDX
Индекс инструмента
NAME
Название инструмента из таблицы
инструментов
TIME
Время применения инструмента в секундах
(продолжительность включения подачи)
