264
Программирование: подпрограммы и повторы частей программ
8.6
Примеры
программиров
ания

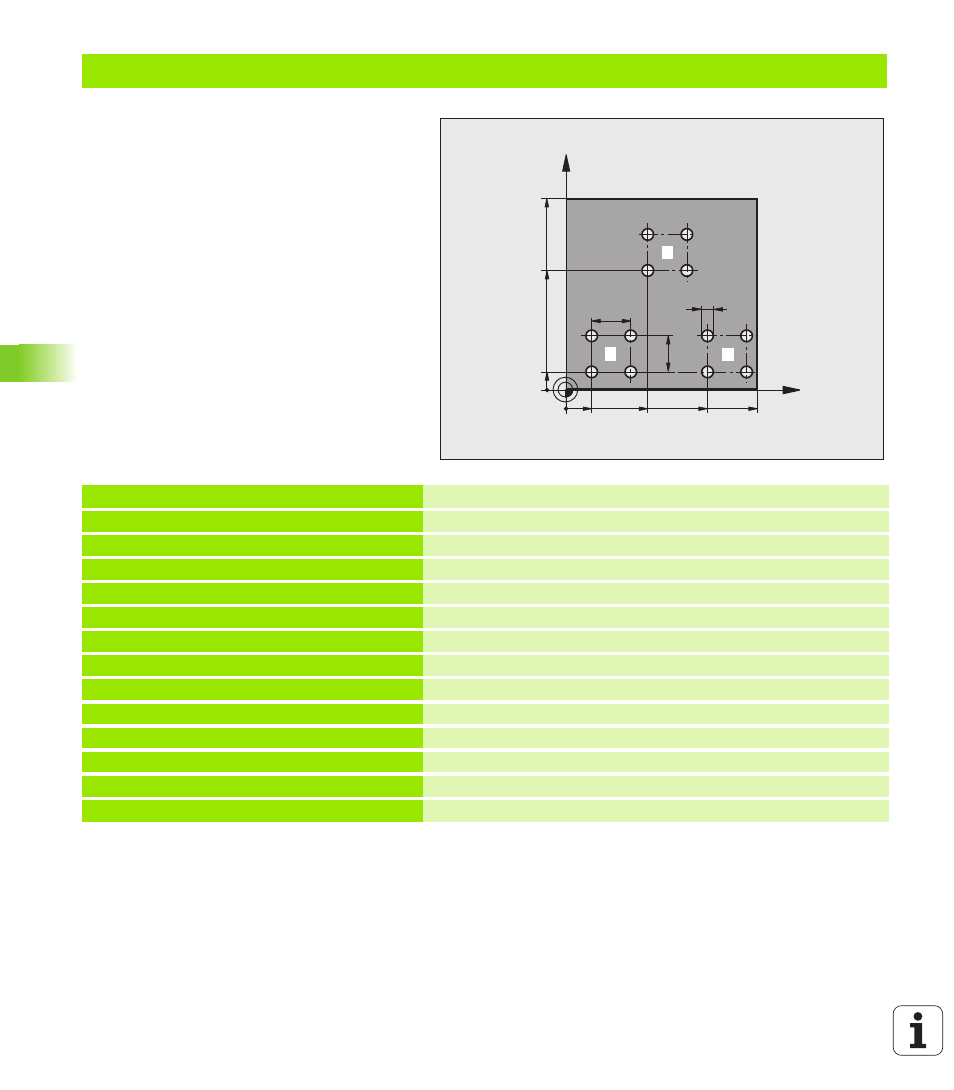

Пример: группы отверстий
Выполнение программы
Подвод к группам отверстий в главной
программе
Вызов группы отверстий (подпрограмма 1)
Один раз запрограммируйте группу
отверстий в подпрограмме 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3500 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Отвод инструмента
N60 G200 СВЕРЛЕНИЕ
Определение цикла "Сверление"
Q200=2
;БЕЗОП. РАССТ.
Q201=-30 ;ГЛУБИНА
Q206=300 ;F ВРЕЗАНИЕ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=2
;2 БЕЗОП. РАССТ.
Q211=0
;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
