350 Программирование: специальные функции
11
.2
Дина
миче
ск
ий
ко
н
тр
о
л
ь
ст
о
л
кнов
ений
(
ПО
-опция
)

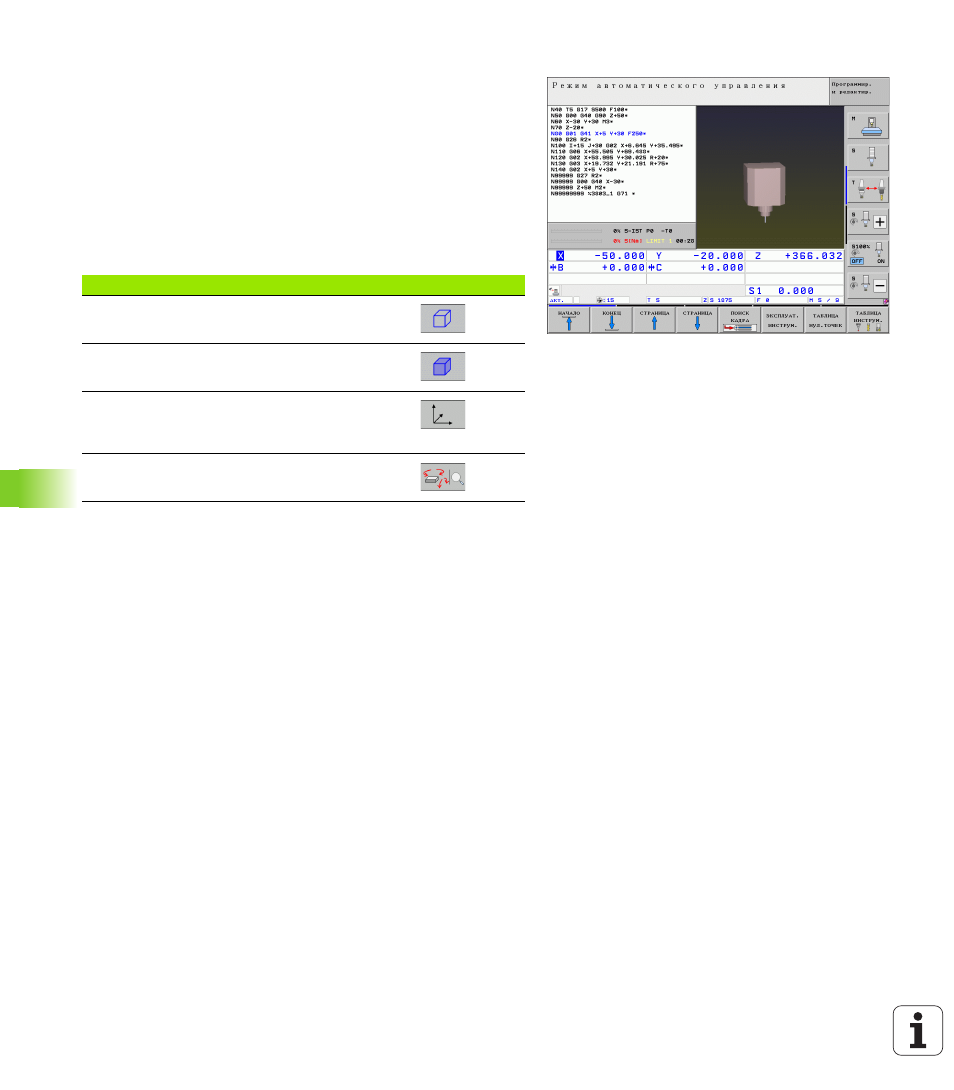

Графическое изображение безопасного
пространства (функция FCL4)
С помощью клавиши разделения экрана дисплея можно
отображать в трехмерном виде определенные на станке
фиксированные объекты столкновения станка и измеренные
зажимные приспособления (смотри „Выполнение программы в
автоматическом и покадровом режимах” на странице 82).
Удерживая нажатой правую кнопку мыши, можно поворачивать
общий вид объектов столкновения. С помощью Softkey можно
выбирать между различными режимами графического
представления:
Функция Softkey
Переключение между контурной и объемной
моделями представления
Переключение между объемной и прозрачной
моделями представления
Индикация/выключение систем координат,
возникающих при преобразованиях в
описании кинематики
Функции поворота, вращения и
масштабирования
