Программирование: ввод данных из DXF-файлов
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)
Выбор точки привязки на отдельном элементе
U
Выбор режима определения точки привязки
U
Щелкните левой кнопкой мыши на элементе, на
который необходимо поместить точку привязки:
система ЧПУ помечает звездочкой доступные для
выбора точки привязки на выбранном элементе
U
Щелкните на звездочке, которую следует выбрать
в качестве точки привязки: система ЧПУ помещает
символ точки привязки в выбранном месте. Если
выбранный элемент слишком мал,
воспользуйтесь функцией масштабирования
Выбор точки привязки в точке пересечения двух элементов
U
Выбор режима определения точки привязки
U
Щелкните левой кнопкой мыши на первом
элементе (прямая, полный круг или дуга
окружности): система ЧПУ помечает звездочкой
доступные для выбора точки привязки на
выбранном элементе
U
Щелкните левой кнопкой мыши на втором
элементе (прямая, полный круг или дуга
окружности): система ЧПУ помещает символ
точки привязки в точку пересечения

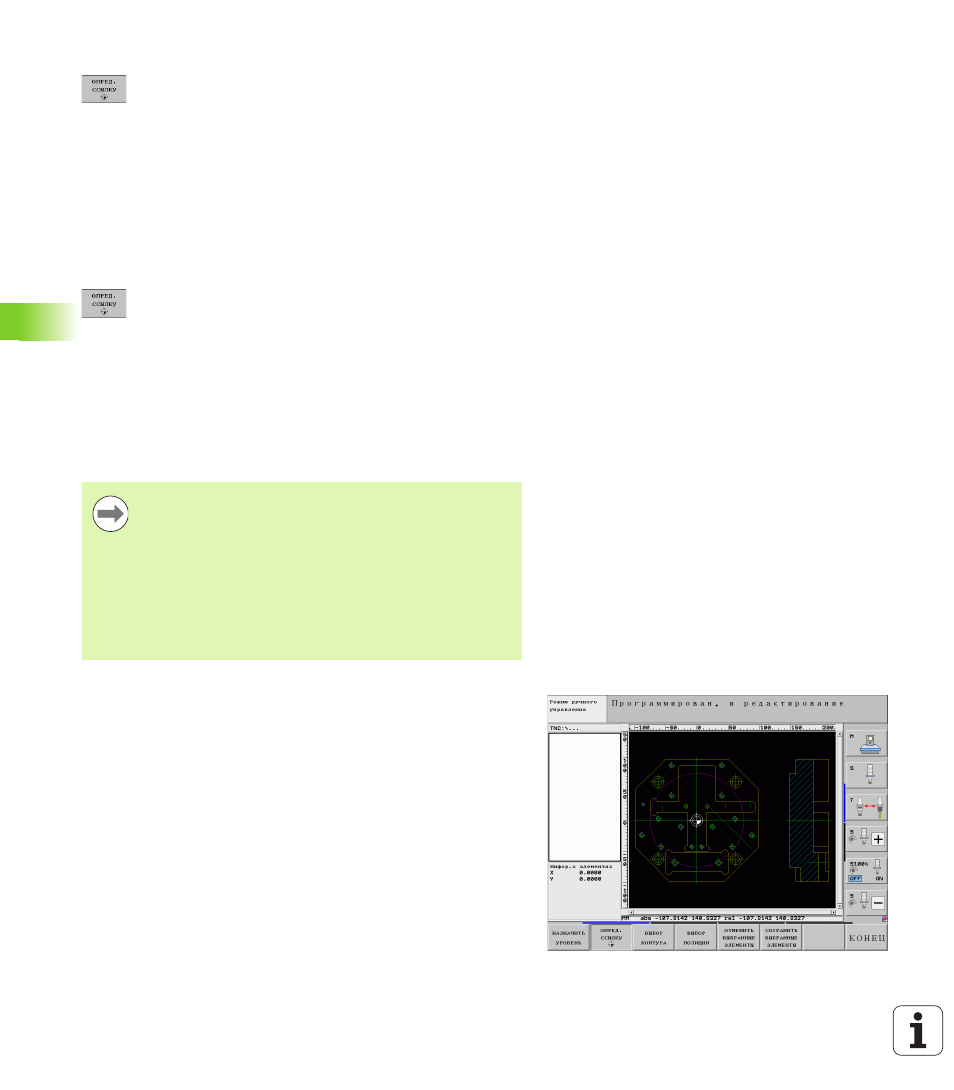

Информация об элементах
Система ЧПУ показывает на дисплее слева внизу, на какое
расстояние удалена выбранная точка привязки от нулевой точки
чертежа.
ЧПУ рассчитывает точку пересечения двух элементов
даже в том случае, когда она лежит на продолжении
одного из них.
Если можно рассчитать несколько точек пересечения,
система ЧПУ выбирает ближайшую к отмеченной
щелчком мыши точке второго элемента.
Если система ЧПУ не может рассчитать ни одной
точки пересечения, она отменяет маркировку уже
помеченного элемента.
