MOD-функции
15.2 Выбор индикатора позиции
15
478
TNC 320 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
15.2 Выбор индикатора позиции
Назначение
Для режимов работы "Ручное управление" и "Отработка
программы" можно изменить индикацию координат:

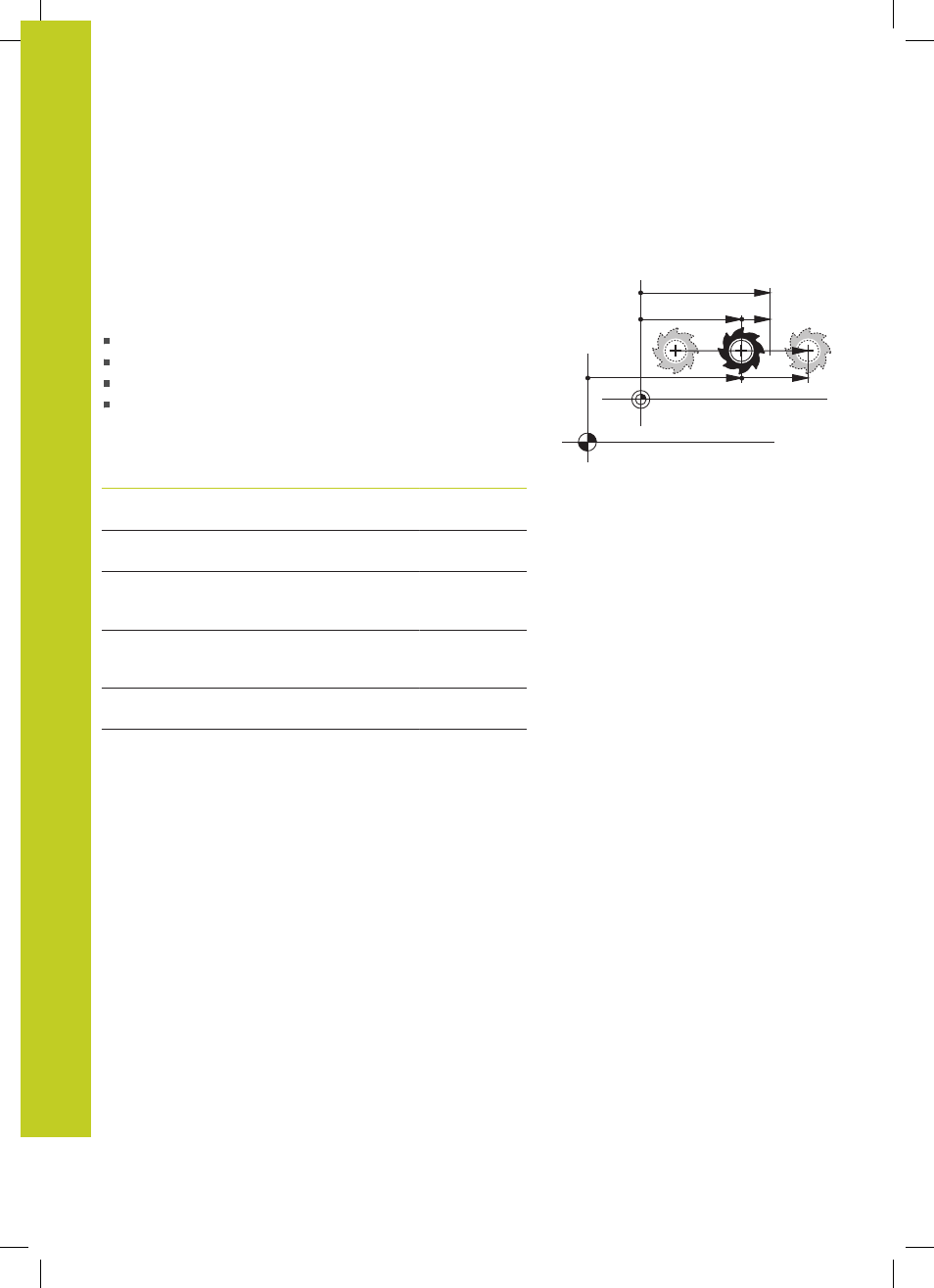

На рисунке справа показаны различные позиции инструмента
Исходная позиция
Целевая позиция инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикации положения ЧПУ можно выбирать из следующих
координат:
Функция Индикация
Заданная позиция; заданное системой ЧПУ
текущее значение
SOLL
Фактическая позиция; позиция инструмента
в данный момент
IST
Относительное положение; фактическая
позиция относительно нулевой точки
станка
REFIST
Относительное положение; заданная
координата относительно нулевой точки
станка
REFSOLL
Ошибка рассогласования; разница между
заданной и фактической позицией
SCHPF
Остаток пути до запрограммированной
позиции: дистанция между фактической и
целевой позицией
RESTW
При помощи MOD-функции Индикация положения 1 следует
выбрать индикацию положения в индикации состояния.
При помощи MOD-функции Индикация положения 2 следует
выбрать индикацию положения в индикации состояния.
