Представление заготовки в рабочем пространстве 14.2
14
TNC 320 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014
459
14.2
Представление заготовки в рабочем
пространстве
Применение
В режиме работы "Тест программы" можно при помощи
графики проверять положение заготовки или опорной точки в
рабочем пространстве станка, а также активировать контроль
рабочего пространства в режиме работы "Тест программы":
для этого следует нажать клавишу Softkey ЗАГОТОВКА В
РАБ. ПРОСТР.
. Используя клавишу Softkey
Контроль кон.
выкл. ПО
(вторая панель Softkey), можно активировать или
деактивировать эту функцию.

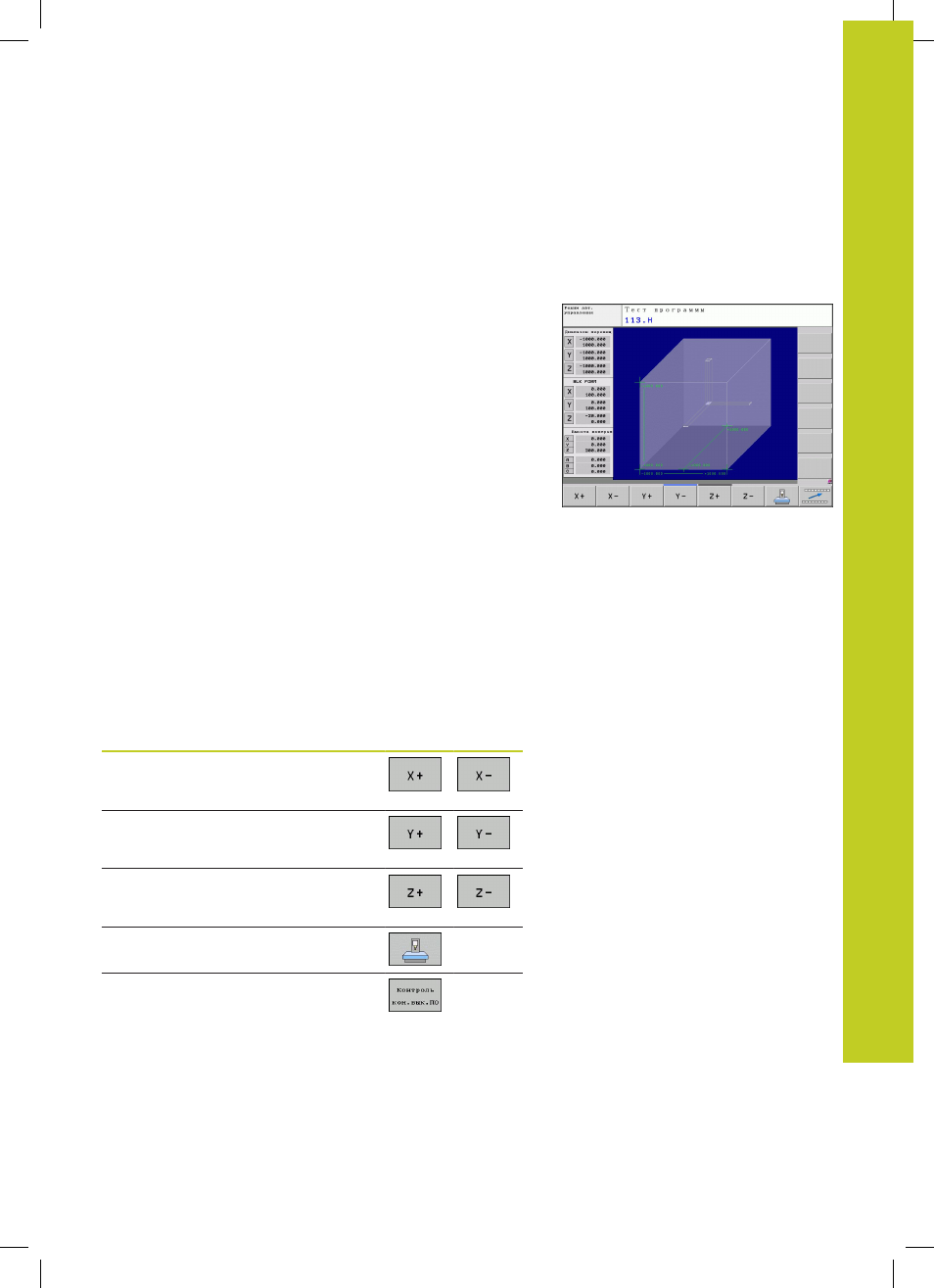

Следующий прозрачный параллелепипед изображает
заготовку, размеры которой находятся в таблице BLK-ФОРМА.
ЧПУ берет размеры из определения заготовки, заданного в
выбранной программе. Параллелепипед заготовки определяет
систему координат ввода, нулевая точка которой находится
внутри параллелепипеда области перемещения.
Местонахождение заготовки в пределах в рабочего
пространства, как правило, несущественно для теста
программы. Если однако, активируется контроль рабочего
пространства, то следует так смещать заготовку "графически",
чтобы лежала она в пределах рабочего пространства.
Используйте для этого клавиши Softkey, приведенные в
таблице.
Кроме того, можно активировать действующую опорную точку
для режима работы "Тест программы" (см. приведенную далее
таблицу, последнюю строку).
Функция
Softkey
Смещение заготовки в
положительном/отрицательном
направлении по оси X
Смещение заготовки в
положительном/отрицательном
направлении по оси Y
Смещение заготовки в
положительном/отрицательном
направлении по оси Z
Отобразить заготовку относительно
заданной точки привязки
Включение или выключение функции
контроля
