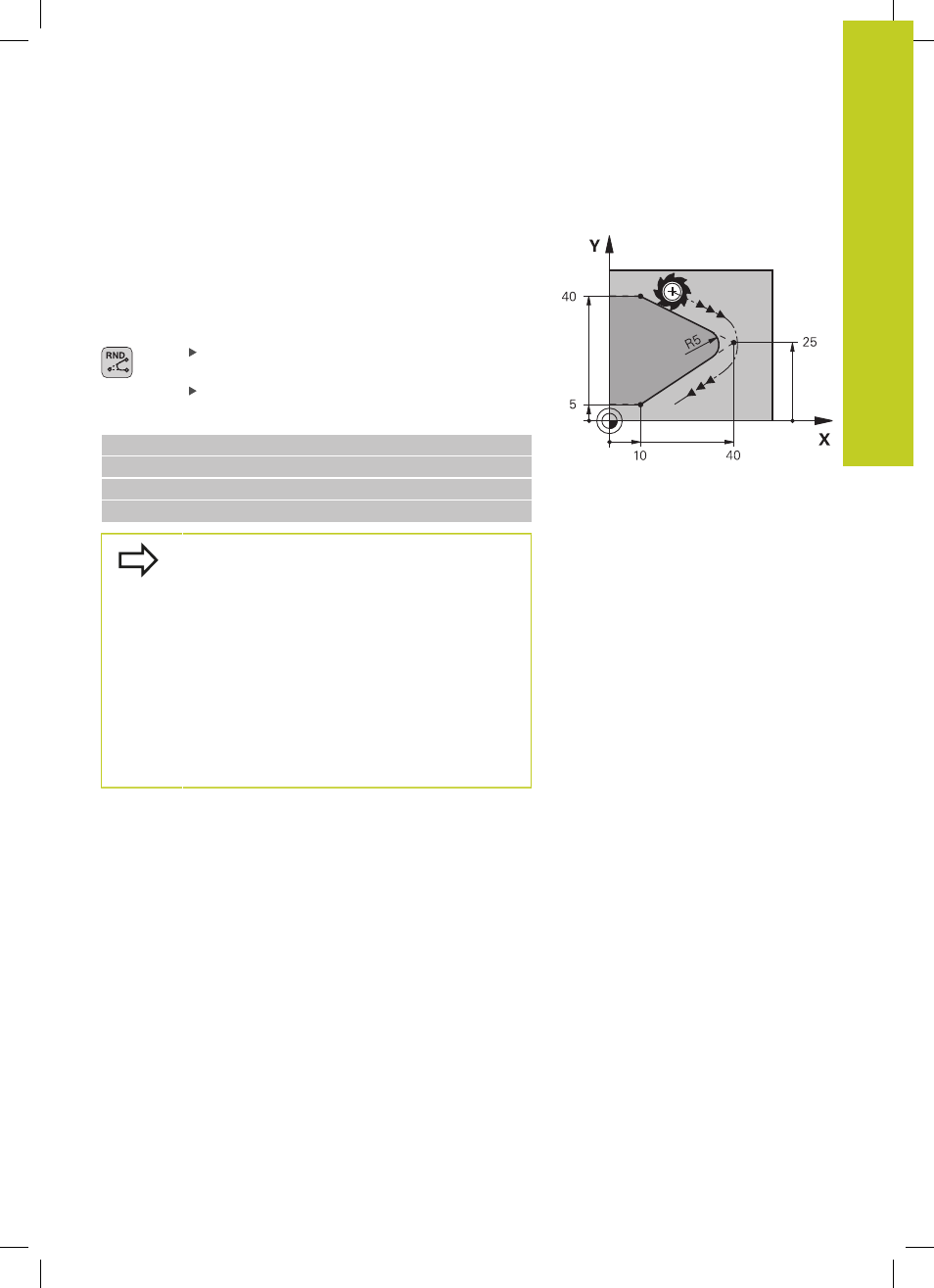

Скругление углов RND
Функция RND скругляет углы контура.
Инструмент перемещается по круговой траектории, плавно
примыкающей как к предыдущему, так и к последующему
элементу контура.
Скругление должно выполняться при помощи вызванного в
данный момент инструмента.
Радиус скругления
: радиус дуги окружности,
если необходимо:
Подача F
(активна только в RND-кадре)
Примеры NC-кадров
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Предыдущий и последующий элемент контура
должны содержать обе координаты плоскости,
на которой производится скругление углов. Если
контур обрабатывается без поправки на радиус
инструмента, следует ввести обе координаты
плоскости обработки.
Подвод к угловой точке не выполняется.
Запрограммированная в RND-кадре подача
действительна только в данном RND-кадре. Затем
снова принимается подача, запрограммированная
перед RND-кадром.
RND
-кадр можно использовать для плавного
подвода к контуру
